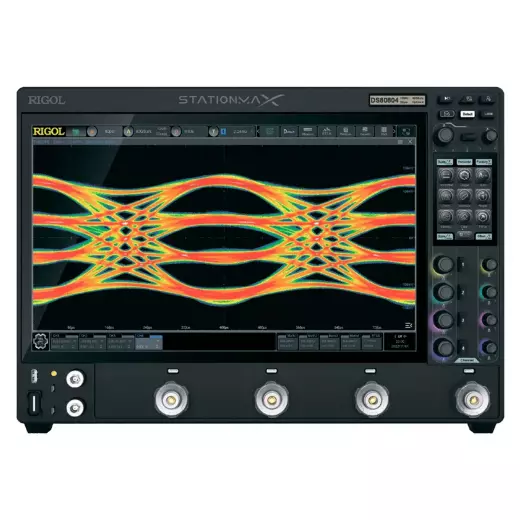

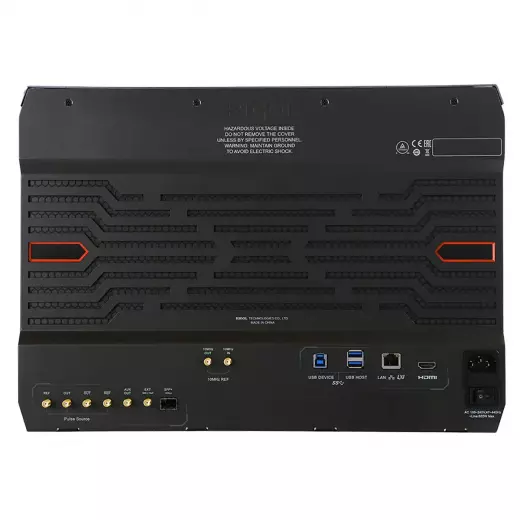

RIGOL DS80804 цифровой осциллограф

Осциллограф Rigol DS80804 представляет собой высокопроизводительный цифровой осциллограф с полосой пропускания 8 ГГц, частотой дискретизации 20 Гвыб/с на всех четырёх каналах и общей частотой дискретизации 80 Гвыб/с. Эта модель предназначена для решения сложных задач в области разработки высокоскоростных цифровых систем, тестирования последовательных интерфейсов, таких как USB 3.0, SATA и PCI Express, а также для анализа сигналов в телекоммуникационном оборудовании и радарных системах. DS80804 оснащён четырьмя аналоговыми каналами и внешним входом запуска, а его расчётное время нарастания составляет всего 44 пикосекунды, что позволяет регистрировать события, недоступные для приборов с более низкой полосой. Уникальной особенностью модели является наличие двух сенсорных дисплеев — основного 15,6-дюймового с разрешением Full HD и вспомогательного 3,5-дюймового с виброоткликом, а также работа на базе операционной системы Android с двухъядерным процессором Cortex-A72. В сравнении с младшей моделью DS70304 (3 ГГц), DS80804 предлагает более чем двукратное расширение полосы пропускания до 8 ГГц и значительно улучшенные параметры дискретизации и памяти, открывая доступ к анализу сигналов в диапазоне сверхвысоких частот и высокоскоростных интерфейсов с тактовыми частотами до 4 ГГц.

Четыре канала и синхронизация

Осциллограф DS80804 имеет четыре аналоговых канала, что позволяет одновременно анализировать до четырёх сигналов с возможностью их синхронного отображения и сравнения. Такое количество каналов критически важно при отладке многофазных источников питания, цифровых шин с параллельной передачей данных, а также при анализе временных соотношений между несколькими узлами сложной электронной схемы. Межканальная развязка составляет не менее 100:1 в диапазоне от постоянного тока до 1 ГГц и не менее 30:1 на частотах выше 1 ГГц, что гарантирует минимальное взаимное влияние каналов при измерении высокочастотных сигналов. Диапазон коррекции межканального смещения составляет ±100 нс с точностью ±1 пс, что позволяет компенсировать разницу длин измерительных кабелей и обеспечивать высокую точность временных измерений между каналами. Внешний вход запуска EXT с импедансом 1 МОм и разъёмом SMA дополняет возможности синхронизации, позволяя использовать внешний опорный сигнал для стабильного запуска при работе со сложными последовательностями данных.

• Количество каналов: 4 аналоговых входа + 1 внешний вход запуска.
• Межканальная развязка: ≥ 100:1 (DC – 1 ГГц), ≥ 30:1 (>1 ГГц).
• Диапазон коррекции смещения: ±100 нс, точность ±1 пс.
• Входной импеданс: 50 Ом ± 3% для высокочастотных измерений.
• Входная ёмкость: 17 пФ ± 3 пФ.

Полоса 8 ГГц

Осциллограф DS80804 имеет аналоговую полосу пропускания 8 ГГц, что позволяет с высокой достоверностью отображать сигналы с частотой до 8 ГГц и их гармоники, а также исследовать фронты импульсов с длительностью менее 44 пикосекунд. Такая полоса пропускания делает прибор незаменимым при отладке высокоскоростных последовательных интерфейсов, таких как USB 3.0, SATA 3.0, PCI Express 2.0/3.0, а также при анализе сигналов в радиолокационных и спутниковых системах, где требуется измерение субнаносекундных временных параметров. Благодаря входному импедансу 50 Ом и широкому набору коэффициентов деления пробника (от 0,0001X до 50000X), инженер может подключать как высокочастотные активные пробники, так и специализированные измерительные головки для работы с дифференциальными сигналами. Полоса 8 ГГц в сочетании с низким уровнем шума и вертикальной чувствительностью от 1 мВ/дел до 1 В/дел обеспечивает превосходное отношение сигнал/шум, что критически важно при измерении малых амплитуд на сверхвысоких частотах. Для работы в СВЧ-диапазоне модель DS80804 поддерживает использование активных дифференциальных пробников, позволяющих проводить дифференциальные измерения с минимальной нагрузкой на исследуемую цепь.

• Полоса пропускания: 8 ГГц для анализа высокочастотных сигналов и быстрых фронтов.
• Время нарастания: 44 пс (расчётное) для точного измерения субнаносекундных импульсов.
• Частота дискретизации: 20 Гвыб/с (все каналы), общая 80 Гвыб/с.
• Глубина памяти: до 2 млрд точек (опция) для захвата длительных процессов.
• Скорость захвата: > 500 000 осц/с для обнаружения редких событий.

Дискретизация и память

Максимальная частота дискретизации в реальном времени составляет 20 Гвыб/с при работе с одним каналом и 20 Гвыб/с при использовании всех четырёх каналов, что обеспечивает временное разрешение до 50 пикосекунд между отсчётами. Общая частота дискретизации 80 Гвыб/с гарантирует точное восстановление формы сигнала даже на предельных частотах полосы пропускания, а также позволяет эффективно применять режим пикового детектора для захвата глитчей длительностью от 100 пикосекунд. Глубина памяти стандартно составляет 2 млрд точек на канал при активации опции, что даёт возможность захватывать сверхдлинные последовательности данных без потери временного разрешения, особенно важно при анализе сложных протоколов и поиске редких ошибок в потоке данных. Скорость захвата осциллограмм превышает 500 000 форм в секунду, что в сочетании с большой памятью и аппаратной записью до 2 000 000 кадров позволяет фиксировать даже единичные события в потоке данных, не пропуская ни одного критического момента. Вертикальное разрешение настраивается от 8 до 16 бит, а в режиме высокого разрешения доступны различные комбинации битности и полосы пропускания: 9 бит при 2 ГГц, 10 бит при 1 ГГц, 12 бит при 500 МГц, 14 бит при 200 МГц и 16 бит при 200 МГц.

• Частота дискретизации: 20 Гвыб/с (все каналы), общая 80 Гвыб/с.
• Глубина памяти: до 2 млрд точек (опция).
• Скорость захвата: > 500 000 осц/с для обнаружения редких событий.
• Пиковый детектор: захват глитчей от 100 пс.
• Вертикальное разрешение: от 8 до 16 бит (настраиваемое).

Управление и визуализация

Осциллограф DS80804 оборудован 15,6-дюймовым ёмкостным сенсорным дисплеем с разрешением 1920x1080 пикселей и функцией мультитач, что позволяет управлять прибором жестами, аналогично работе с планшетом или смартфоном. Дисплей имеет механизм регулировки угла наклона, что делает работу с прибором удобной как в стационарной стойке, так и на лабораторном столе. Дополнительный 3,5-дюймовый сенсорный экран с виброоткликом обеспечивает быстрый доступ к часто используемым функциям и настройкам, не отвлекая от основного окна отображения сигналов. Такая двухдисплейная система позволяет одновременно контролировать параметры измерений и наблюдать за осциллограммами, что значительно повышает эффективность работы при сложных многоэтапных тестах. Поддержка послесвечения с настраиваемым временем (от 100 мс до 10 с) и бесконечным режимом даёт возможность визуально оценивать статистическое распределение сигналов, а цветовая градация с 256 уровнями обеспечивает трёхмерное представление данных, что особенно полезно при анализе сигналов с большим количеством переходных процессов. Операционная система Android с двухъядерным процессором Cortex-A72, 4 ГБ оперативной и 128 ГБ встроенной памяти обеспечивает быструю работу интерфейса и возможность сохранения большого количества осциллограмм и настроек.

В линейке Rigol 8000 серия DS80804 занимает позицию между моделями DS80604 (6 ГГц) и DS81004 (10 ГГц). По сравнению с DS80604, модель DS80804 предлагает расширенную полосу пропускания до 8 ГГц и улучшенное время нарастания, что позволяет анализировать сигналы с более высокими тактовыми частотами и более быстрыми фронтами. При этом DS80804 сохраняет все возможности по дискретизации, памяти и числу каналов, характерные для старших моделей, но имеет более доступную цену, что делает её оптимальным выбором для разработчиков высокоскоростных цифровых устройств и телекоммуникационного оборудования, где требуется полоса 8 ГГц, но нет необходимости в 10 ГГц. Масса прибора составляет 28 кг, а габариты 448 х 310 х 522,6 мм, что позволяет монтировать его в стандартную измерительную стойку высотой 7U.
