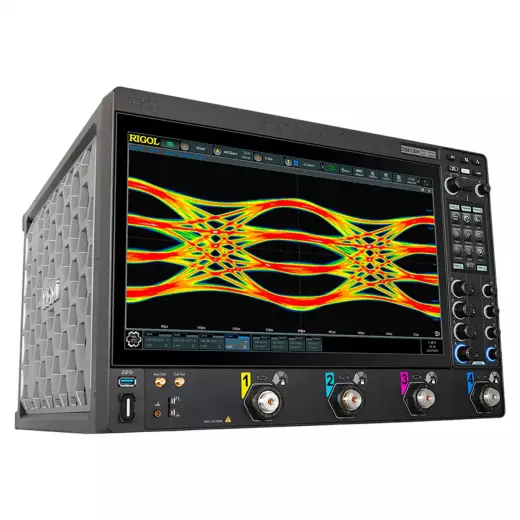

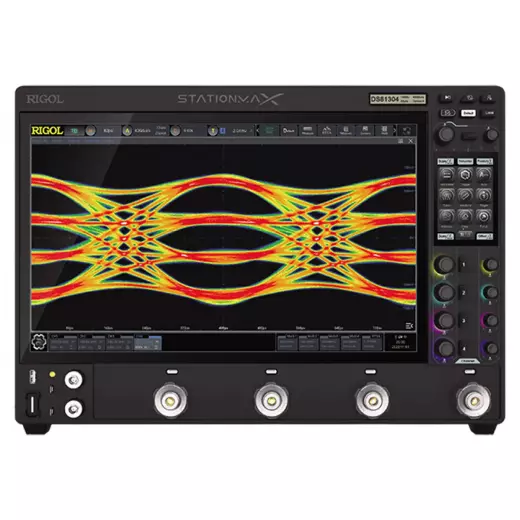

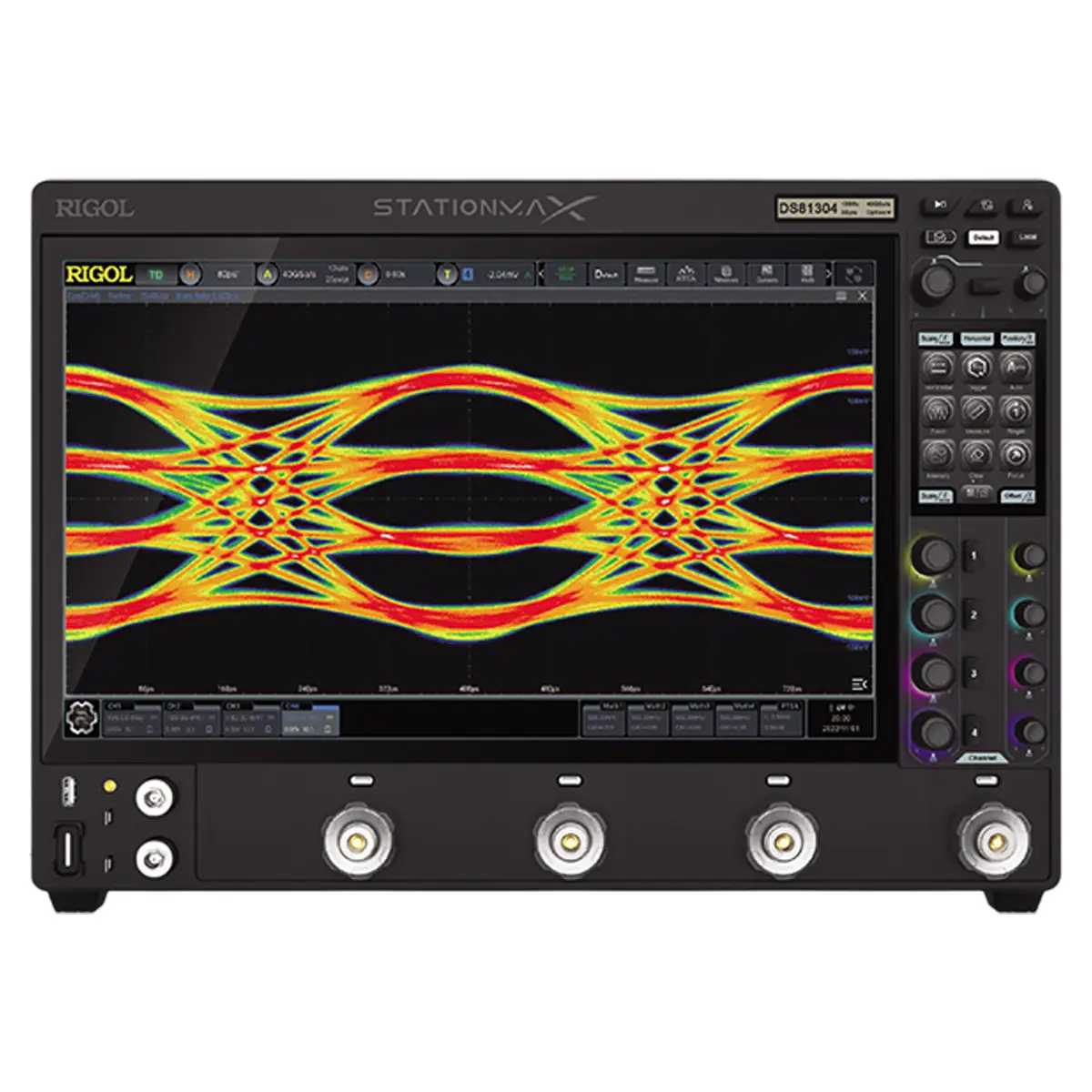

RIGOL DS80604 осциллограф

Осциллограф Rigol DS80604 — это высокочастотный цифровой прибор с полосой пропускания 6 ГГц и частотой дискретизации 20 Гвыб/с, оснащённый четырьмя аналоговыми каналами и рекордной глубиной памяти 4 млрд точек. Модель DS80604 создана для задач, где требуется сверхдлительный захват высокоскоростных сигналов без потери временного разрешения: анализ шин PCIe, SATA, USB 3.x, тестирование радиотрактов и серверных плат. В отличие от старших моделей серии, этот прибор предлагает уникальное сочетание портативного корпуса (вес 5 кг, габариты 265×165×80 мм) и производительности, которая ранее была доступна только в стационарных стойках. Ниже разберём ключевые технические решения, заложенные в данной модели.

Полоса 6 ГГц и частота дискретизации

DS80604 обеспечивает полосу пропускания 6 ГГц, что позволяет с высокой точностью воспроизводить сигналы с частотами до 2–3 гармоник для цифровых интерфейсов. Частота дискретизации 20 Гвыб/с даёт более чем трёхкратный запас относительно полосы по Найквисту, гарантируя корректное восстановление формы сигналов без эффекта наложения спектров. Четыре аналоговых канала работают синхронно, что критично при анализе дифференциальных пар и многоканальных цифровых шин.

• Полоса пропускания: 6 ГГц.
• Частота дискретизации: 20 Гвыб/с (постоянная для всех каналов).
• Количество каналов: 4 аналоговых.
• Глубина памяти: 4 млрд точек на канал.

Максимальная скорость захвата составляет 1 500 000 осциллограмм в секунду, что позволяет фиксировать редкие сбои с высокой вероятностью даже при работе с длительными пакетными последовательностями.

Сверхдлинная память и скорость захвата

Глубина памяти DS80604 — 4 млрд точек — это один из самых высоких показателей в портативном сегменте. Такой объём позволяет записывать временные интервалы длительностью до десятков миллисекунд на максимальной частоте дискретизации или анализировать сверхдлинные последовательности протоколов без пропусков. Скорость захвата 1,5 млн осц./с в сочетании с 4-гигаточечной памятью даёт инженеру возможность увидеть как общую картину сигнала, так и мельчайшие аномалии внутри длинных сессий передачи данных.

• Длина записи: 4 000 000 000 точек.
• Скорость захвата: 1 500 000 осциллограмм/сек.
• Память: позволяет работать с сигналами без компромиссов по временному разрешению.

При столь большом объёме памяти критически важна эффективная система навигации по сохранённым данным, которая в DS80604 реализована на аппаратном уровне, обеспечивая быструю прокрутку и масштабирование без зависаний интерфейса.

Портативный корпус и масса

Вес прибора составляет всего 5 кг при габаритах 265×165×80 мм, что делает DS80604 мобильным решением для выездных сервисных бригад и полевых испытаний. Корпус рассчитан на транспортировку и работу в стеснённых условиях — прибор может использоваться на стендах с ограниченной площадью, а также в составе передвижных лабораторий.

• Вес нетто: 5 кг.
• Габариты: 265×165×80 мм.
• Питание: универсальное с возможностью работы от внешнего источника (стандартное для портативной техники).

Маленькие габариты не означают компромиссов по управлению: интерфейс адаптирован как для физических кнопок, так и для сенсорного управления, что позволяет быстро переключать режимы в полевых условиях.

Области применения и сравнение с моделями DS70000

В отличие от стационарных моделей серии DS70000 (масса 22,5 кг, габариты 439×310×491 мм), версия DS80604 предлагает аналогичную полосу 6 ГГц и ту же частоту дискретизации, но в значительно более компактном исполнении. Это делает её предпочтительным выбором для инженеров, которым нужна полная производительность без привязки к лабораторному столу. Прибор подходит для отладки высокоскоростных интерфейсов на производственных линиях, диагностики оборудования в удалённых центрах обслуживания, а также для обучения студентов работе с современными измерительными системами.

• Сравнение с DS70504 (5 ГГц): полоса DS80604 шире на 1 ГГц, что даёт преимущество при измерении сигналов с частотами выше 2,5 ГГц.
• Память против DS70000: 4 млрд точек против опциональных 2 млрд — двукратное превосходство по объёму захвата.
• Скорость захвата: 1,5 млн осц./с против 1 млн — на 50 % быстрее, что улучшает поиск редких событий.

Благодаря сочетанию 6-гигагерцевой полосы, 20-гигасемпловой оцифровки и 4-гигаточечной памяти, DS80604 занимает уникальную нишу: это портативный осциллограф, который по производительности не уступает стационарным решениям, но при этом может быть легко перемещён между рабочими местами. Для сервисных инженеров, работающих с современной цифровой электроникой, такая мобильность становится решающим фактором при выборе измерительного инструмента.

Покупка RIGOL DS80604 осциллограф в BESTKIP

Купить RIGOL DS80604 осциллограф можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — сравним DS80604 с соседними индексами по полосе, каналам и дискретизации.
