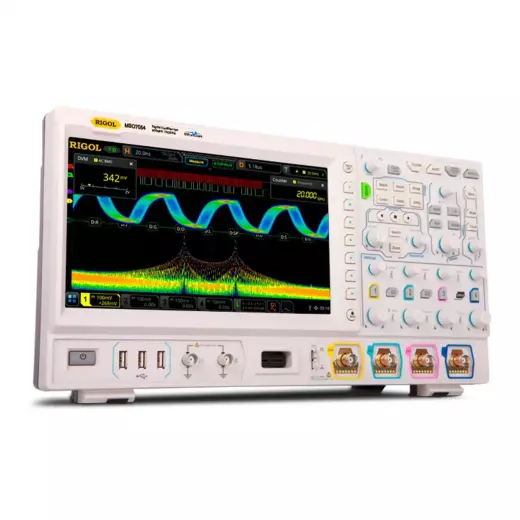

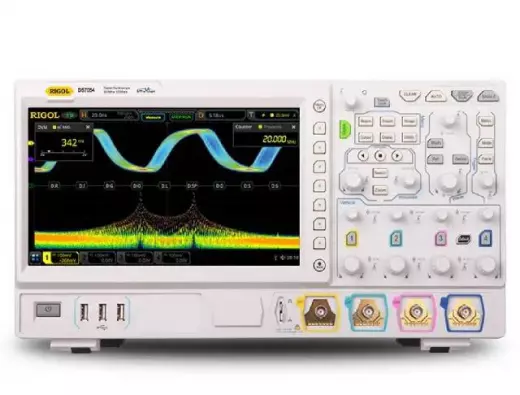

RIGOL DS7054 с поверкой цифровой осциллограф

Осциллограф Rigol DS7054 с поверкой представляет собой четырёхканальный цифровой запоминающий осциллограф с полосой пропускания 500 МГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти до 500 Мточек на канал. Эта модель предназначена для профессиональной отладки сложных электронных схем, анализа быстропротекающих процессов и решения широкого круга задач в сервисных центрах и исследовательских лабораториях. DS7054 сочетает в себе высокую аналоговую полосу с рекордной для своего класса скоростью захвата 600 000 осциллограмм в секунду, что позволяет фиксировать редкие события и сбои с высокой вероятностью. Ключевое отличие модели в линейке — наличие 16 встроенных цифровых каналов (опция), превращающих прибор в гибридный логический анализатор, а также возможность установки двухканального встроенного генератора сигналов.

Аналоговая полоса 500 МГц

Осциллограф DS7054 имеет аналоговую полосу пропускания 500 МГц, что позволяет уверенно работать с гармониками сигналов частотой до 250 МГц и исследовать фронты импульсов с длительностью менее 0.7 нс. Эта полоса делает прибор универсальным инструментом для отладки высокоскоростных цифровых интерфейсов, таких как DDR, LVDS и Gigabit Ethernet, а также для анализа ВЧ-сигналов в радиотехнических устройствах. В комплекте с четырьмя аналоговыми каналами инженер получает возможность одновременного сравнения временных диаграмм нескольких узлов схемы, что критически важно при диагностике микропроцессорных систем и источников питания с обратной связью. Полоса пропускания 500 МГц — это не просто характеристика, а гарантия того, что форма сигнала на экране будет достоверно отражать реальные процессы, без значительного подавления высокочастотных составляющих. Прибор уверенно справляется с анализом сигналов в пятой гармонике для частот до 100 МГц, обеспечивая минимальные погрешности амплитудных и временных измерений.

Глубина памяти 500 Мточек

Максимальная длина записи осциллографа DS7054 составляет 500 Мточек на один канал при использовании всех четырёх каналов (125 Мточек на канал). Такой объём памяти позволяет захватывать длительные сегменты сигнала с высоким разрешением по времени, сохраняя при этом максимальную частоту дискретизации. Например, при частоте выборки 2,5 Гвыб/с (4 канала) доступная память 125 Мточек обеспечивает запись участка длительностью до 50 мс без пропуска данных, что идеально подходит для анализа последовательностей команд в микроконтроллерных системах или для наблюдения за переходными процессами в блоках питания при включении. Глубина памяти динамически распределяется между активными каналами, и вы можете гибко управлять этим ресурсом через меню прибора. Длинная память в сочетании с функцией масштабирования (Zoom) позволяет сначала захватить весь процесс, а затем детально рассмотреть любой его фрагмент, увеличивая интересующий участок без потери временного разрешения. Это особенно важно при отладке сложных цифровых шин, где важно видеть как общую картину обмена данными, так и отдельные битовые интервалы.

• Полоса пропускания: 500 МГц для достоверного отображения высокочастотных сигналов и быстрых фронтов.
• Частота дискретизации: до 10 Гвыб/с на один канал для точного восстановления формы импульсов.
• Глубина памяти: до 500 Мточек на канал, обеспечивающая захват длительных процессов в деталях.
• Скорость захвата: 600 000 осц/с для высокой вероятности обнаружения редких сбоев.
• Цифровые каналы: 16 встроенных каналов (опция) для совместного анализа аналоговых и цифровых сигналов.

Скорость захвата и дискретизация

Частота дискретизации в реальном времени составляет 10 Гвыб/с при работе с одним каналом, 5 Гвыб/с для двух каналов и 2,5 Гвыб/с при задействовании всех четырёх аналоговых входов. Это обеспечивает временное разрешение до 100 пикосекунд на точку, что достаточно для анализа сигналов с частотой до 500 МГц по критерию Найквиста. Скорость захвата осциллограмм 600 000 форм в секунду позволяет эффективно использовать режим маски и поиск аномалий, так как прибор практически в реальном времени обновляет изображение на экране, отображая даже кратковременные выбросы и сбои. Высокая частота дискретизации в сочетании с большим объёмом памяти гарантирует, что вы не пропустите ни одного значимого события, а интенсивный захват данных обеспечивает наглядное представление о поведении сигнала в статистически значимом масштабе. Для инженера, работающего с цифровыми интерфейсами, это означает возможность обнаружения дребезга контактов, ложных тактовых импульсов или ошибок синхронизации, которые могли бы остаться незамеченными на приборах с меньшей производительностью.

• Частота дискретизации: 10 Гвыб/с (1 кан.), 5 Гвыб/с (2 кан.), 2.5 Гвыб/с (4 кан.).
• Размер памяти: 500 Мточек (1 кан.), 250 Мточек (2 кан.), 125 Мточек (4 кан.).
• Скорость захвата: 600 000 осциллограмм в секунду.
• Время нарастания: < 0,7 нс (типовое) для точных измерений быстрых фронтов.
• Вертикальная чувствительность: от 1 мВ/дел до 10 В/дел (согласно спецификации серии).

Гибридный анализ и опции

Осциллограф DS7054 имеет 16 цифровых каналов, которые доступны при подключении соответствующего пробника (опция). Это позволяет синхронно отображать до 20 сигналов одновременно — 4 аналоговых и 16 цифровых, что крайне полезно при отладке параллельных шин, микропроцессорных систем или преобразователей данных. Встроенный источник сигнала с двумя каналами (также опция) дополняет функциональность прибора, позволяя генерировать синусоидальные, прямоугольные, импульсные и произвольные сигналы для тестирования схем без внешнего генератора. Все дополнительные опции активируются программно, что даёт возможность модернизировать прибор по мере роста задач. Масса прибора составляет всего 3,9 кг, а габариты 410 х 224 х 135 мм, что делает DS7054 достаточно компактным для стационарной лаборатории, но при этом он обладает производительностью, ранее доступной только более тяжёлым и громоздким решениям. При необходимости прибор поверяется в аккредитованной лаборатории, подтверждая соответствие заявленных характеристик государственным эталонам.

В линейке Rigol 7000 серия DS7054 занимает нишу между младшими моделями с полосой 350 МГц и флагманскими 1 ГГц приборами. По сравнению с DS7034, модель DS7054 предлагает расширенную полосу пропускания до 500 МГц, что критично при работе с современными цифровыми схемами на частотах выше 250 МГц, сохраняя при этом все возможности по глубине памяти и скорости захвата. Старшая модель DS7104 с полосой 1 ГГц ориентирована на СВЧ-применения и имеет более высокую стоимость, тогда как DS7054 является оптимальным балансом между ценой и производительностью для большинства инженерных и сервисных задач, требующих анализа сигналов в диапазоне до 500 МГц.

Покупка RIGOL DS7054 с поверкой цифровой осциллограф в BESTKIP

Купить RIGOL DS7054 с поверкой цифровой осциллограф можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним DS7054 с соседними индексами по полосе, каналам и дискретизации.
