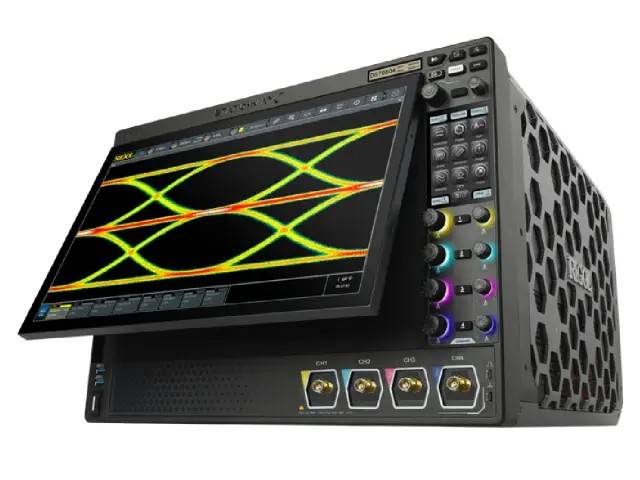

RIGOL DS70504 цифровой осциллограф

Осциллограф Rigol DS70504 представляет собой высокочастотный четырехканальный анализатор сигналов с полосой пропускания 5 ГГц и временем нарастания 108 пс, построенный на базе настраиваемой архитектуры АЦП (8–16 бит). Модель DS70504 предназначена для работы с сигналами сверхвысоких частот: отладка последовательных интерфейсов нового поколения (USB 3.0, SATA, PCIe Gen 3/4), анализ радиотрактов и тестирование высокоскоростных цифровых шин в серверном оборудовании. В линейке серии DS70000 этот прибор занимает ступень между 3-гигагерцевой версией и флагманскими моделями с полосой 6 ГГц, предлагая максимальную частоту дискретизации 20 Гвыб/с и возможность расширения памяти до 2 млрд точек. Ниже рассмотрим ключевые инженерные решения, реализованные в данной модели.

Полоса 5 ГГц и дискретизация

Полоса пропускания DS70504 составляет 5 ГГц, что в сочетании с расчётным временем нарастания 108 пс обеспечивает корректное воспроизведение фронтов импульсов в системах с тактовыми частотами до 2,5 ГГц. Максимальная частота дискретизации достигает 20 Гвыб/с при использовании одного канала и 10 Гвыб/с при задействовании двух-четырёх каналов, что даёт до 4 отсчётов на период сигнала 5 ГГц. Входные цепи выполнены с переключаемым импедансом 1 МОм (ёмкость 17 пФ) и 50 Ом, а чувствительность по вертикали составляет от 1 мВ/дел до 10 В/дел для высокоомного входа и до 1 В/дел для 50-омного.

• Полоса пропускания: 5 ГГц.
• Время нарастания: 108 пс.
• Частота дискретизации: 20 Гвыб/с (1 канал), 10 Гвыб/с (2–4 канала).
• Диапазон развёртки: от 100 пс/дел до 1000 с/дел с разрешением 0,5 пс.

Задержка между каналами не превышает 50 пс, что критично при анализе дифференциальных сигналов и измерении временных соотношений между несколькими источниками.

Память и скорость регистрации

Стандартная глубина памяти DS70504 составляет 500 млн точек на канал, а с опцией DS70000-RL-20 возрастает до 2 млрд точек в одноканальном режиме и 1 млрд точек при работе четырёх каналов. Такой объём позволяет захватывать сверхдлинные пакетные последовательности без потери детализации. Скорость захвата сигнала превышает 1 000 000 осциллограмм в секунду, а аппаратная запись кадров достигает 2 000 000 сегментов, что обеспечивает высокую вероятность фиксации редких событий.

• Глубина памяти: 500 млн точек (стандарт), до 2 млрд точек (опция, 1 канал).
• Скорость захвата: >1 000 000 осц./сек.
• Запись сегментов: до 2 000 000 кадров (одноканальный режим).
• Пиковый детектор: захват глитчей от 200 пс.

Возможность регулировки вертикального разрешения от 8 до 16 бит даёт инженеру выбор между максимальной скоростью обновления и повышенной точностью измерений малых сигналов на уровне шумов.

Триггерные режимы и декодирование

DS70504 поддерживает широкий спектр триггерных режимов, включая запуск по фронту, импульсу, наклону, видео, шаблону, продолжительности, тайм-ауту, задержке, настройке/удержанию и по N-му фронту. Диапазон удержания триггера регулируется от 8 нс до 10 с, что позволяет выделять редкие аномалии в длительных последовательностях. Чувствительность внутреннего триггера составляет 0,5 деления (≥50 мВ/дел), внешнего — 200 мВ (пик-пик) до 100 МГц.

• Типы триггера: 12 основных режимов, включая по времени и по окну.
• Декодирование протоколов: опционально RS232/UART, I²C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553.
• Полоса внешнего триггера: 200 МГц, импеданс 1 МОм (SMA).
• Джиттер триггера: отсутствует в спецификации, но высокостабильный опорный генератор обеспечивает погрешность 1×10⁻⁶/год.

Наличие встроенного прецизионного частотомера до 8 разрядов с диапазоном 0–3 ГГц и суммированием до 48 разрядов делает прибор полноценной измерительной станцией без внешних модулей.

Глазковые диаграммы и анализ джиттера

С опцией DS70000-JITTA DS70504 получает возможность построения глазковых диаграмм в реальном времени с восстановлением тактовой частоты через PLL первого и второго порядка, постоянные часы или ручной режим. Анализ джиттера включает разделение на общий (TJ), случайный (RJ), детерминированный (DJ), периодический (PJ), зависящий от данных (DDJ), искажения рабочего цикла (DCD) и межсимвольные помехи (ISI). Все параметры отображаются в виде трендов, гистограмм и спектров.

• Глазковая диаграмма: измерения уровня, высоты, ширины, амплитуды, процента пересечения и добротности.
• Анализ джиттера: TJ, RJ, DJ, PJ, DDJ, DCD, ISI, BR, TIE.
• Скорость передачи данных: от 1 Мбит/с.
• Режимы восстановления: полностью автоматический, полуавтоматический, ручной.

Встроенный цифровой вольтметр с 3 разрядами и математический процессор, выполняющий четыре функции одновременно (включая БПФ с длиной записи до 1 млн точек), дополняют аналитические возможности прибора.

По сравнению с моделью DS70304, имеющей полосу 3 ГГц и время нарастания 130 пс, версия DS70504 предлагает более высокую пропускную способность (5 ГГц) и меньшее время нарастания (108 пс), что позволяет работать с более высокочастотными гармониками и сокращает погрешность измерения фронтов. При этом сохраняются все ключевые параметры платформы: частота дискретизации 20 Гвыб/с, опциональная память до 2 млрд точек, двухдисплейная система с основным 15,6" сенсорным экраном (1920×1080) и вспомогательным 3,5" дисплеем. Масса 22,5 кг и габариты 439×310×491 мм предполагают стационарную установку, а поддержка питания 45–440 Гц и монтаж в 7U стойку делают DS70504 пригодным для работы в лабораториях, сертификационных центрах и на производствах, где требуется анализ сигналов в диапазоне до 5 ГГц с высокой точностью временных измерений.

Покупка RIGOL DS70504 цифровой осциллограф в BESTKIP

Купить RIGOL DS70504 цифровой осциллограф можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• В наличии — оформление после подтверждения менеджером.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда DS70504 оптимален, а когда стоит рассмотреть другую модель линейки.
