RIGOL DS7034 цифровой осциллограф

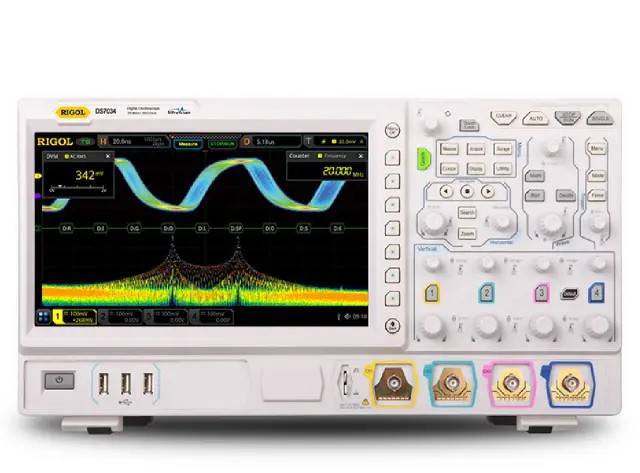

Осциллограф Rigol DS7034 представляет собой высокопроизводительный цифровой прибор с полосой пропускания 350 МГц и четырьмя аналоговыми каналами, который занимает промежуточное положение между базовыми решениями на 200 МГц и флагманскими моделями с полосой 1 ГГц. Ключевое преимущество DS7034 — это сочетание расширенной полосы пропускания с максимальной частотой дискретизации 10 Гвыб/с и глубиной памяти 500 Мточек, что обеспечивает детальный анализ сигналов в диапазоне УКВ и высокоскоростных цифровых интерфейсов. Дополнительные 16 цифровых каналов и возможность установки двухканального генератора сигналов (опция) превращают данную модель в универсальную тестовую станцию для отладки сложных цифро-аналоговых систем. При массе 3,9 кг и габаритах 410 х 224 х 135 мм, DS7034 ориентирован на профессиональные лаборатории, сервисные центры и исследовательские отделы, где требуется высокая точность и широкий частотный охват без перехода в сверхдорогой сегмент оборудования.

Частотный диапазон

Аналоговая полоса пропускания 350 МГц позволяет DS7034 уверенно работать с сигналами в диапазоне УКВ, включая тактовые частоты современных процессоров, высокоскоростные интерфейсы LVDS и DDR, а также ВЧ-каскады радиопередатчиков и приёмников. Время нарастания переходной характеристики, обусловленное полосой, составляет менее 1 нс, что даёт возможность фиксировать фронты импульсов с высокой точностью — критично при анализе синхронных схем и импульсных источников питания. Входные цепи прибора обеспечивают коэффициент ослабления сигнала в пределах 0,5 дБ на верхней границе частоты, что гарантирует достоверность амплитудных измерений без внесения систематической ошибки. Для работы с слабыми высокочастотными сигналами доступен режим ограничения полосы до 20 МГц и 200 МГц, позволяющий подавить шум вне исследуемого диапазона.

• Аналоговая полоса пропускания: 350 МГц — достаточна для анализа 5-й гармоники сигналов до 70 МГц.
• Время нарастания: < 1 нс (расчётное) — для корректного измерения быстрых переходных процессов.
• Входное сопротивление: 1 МОм || 15 пФ (стандарт), с возможностью переключения на 50 Ом (опция).
• Динамический диапазон: 8 вертикальных делений с шагом от 1 мВ/дел до 10 В/дел.

Ресурс дискретизации

Частота дискретизации в реальном времени DS7034 достигает 10 Гвыб/с при работе с одним каналом, что более чем в 28 раз превышает полосу пропускания по критерию Найквиста, исключая эффекты наложения спектров. При активации двух каналов частота снижается до 5 Гвыб/с, а при четырёх — до 2,5 Гвыб/с, что всё равно остаётся высоким показателем для одновременного анализа нескольких цепей. Такая производительность особенно важна для захвата одиночных событий длительностью до 100 пс — например, выбросов при коммутации мощных транзисторов или переходных процессов в ESD-защите. Глубина памяти 500 Мточек на один канал позволяет вести непрерывную запись на протяжении десятков миллисекунд при максимальной частоте дискретизации, что даёт возможность анализировать длинные пакеты данных в последовательных интерфейсах и редкие события в системах с большим временем отклика.

• Частота дискретизации (1 канал): 10 Гвыб/с — обеспечивает до 28,6 выборок на период сигнала 350 МГц.
• Частота дискретизации (2 канала): 5 Гвыб/с — баланс между детализацией и количеством каналов.
• Частота дискретизации (4 канала): 2,5 Гвыб/с — достаточна для большинства производственных тестов.
• Эквивалентная дискретизация: До 100 Гвыб/с (режим реконструкции периодических сигналов).

Скорость захвата

Скорость захвата осциллограмм у DS7034 составляет 600 000 кадров в секунду, что выводит поиск неисправностей на новый уровень производительности. Благодаря такой частоте обновления, прибор с высокой вероятностью фиксирует редкие глитчи, сбои синхронизации и дребезг контактов, которые при стандартной скорости 50 000 осц/с остаются незамеченными. В режиме персистенции (послесвечения) накопленная статистика отображается на экране в виде распределения точек, позволяя визуально оценить джиттер, нестабильность частоты и характер помех. Совместно с 16 цифровыми каналами, высокая скорость захвата делает DS7034 эффективным инструментом для отладки шин с большим количеством переходов, таких как параллельные интерфейсы памяти, где критично обнаруживать единичные нарушения временных параметров.

• Скорость захвата: 600 000 осц/с — максимальная вероятность обнаружения редких аномалий.
• Режим персистенции: Настраиваемая длительность отображения с цветовой индикацией плотности точек.
• Триггерные режимы: По фронту, по длительности, по видео, по импульсному пропуску, по логике (для цифровых каналов).
• Статистика: Автоматическое вычисление среднеквадратического отклонения, периода, частоты и амплитуды.

Цифровые каналы

Наличие 16 цифровых каналов в DS7034 (опция, активируемая программным ключом) кардинально расширяет его функциональность в области отладки цифровых устройств. Эти каналы позволяют одновременно анализировать состояния на адресных, данных и управляющих шинах, синхронизируя логические уровни с аналоговыми осциллограммами для выявления причин сбоев. Пороговые напряжения настраиваются индивидуально для каждой группы каналов в диапазоне от -5 В до +5 В, что обеспечивает совместимость с большинством логических стандартов, включая TTL, CMOS, LVCMOS и ECL. В сочетании с глубиной памяти 500 Мточек, цифровые каналы позволяют записывать миллионы состояний без потери детализации, что критично при анализе длительных последовательностей в микропроцессорных системах и отладке протоколов с большим временем ожидания ответа.

• Количество цифровых каналов: 16 — для подключения к многоразрядным шинам и интерфейсам.
• Пороговые уровни: Настраиваются от -5 В до +5 В с шагом 0,1 В.
• Частота дискретизации цифровых каналов: 1 Гвыб/с (синхронизирована с аналоговыми).
• Встроенный источник сигнала: 2 канала (опция) — генератор синусоидальных, прямоугольных и произвольных сигналов.

В сравнении с моделью DS7024 (200 МГц), DS7034 предлагает расширенную полосу пропускания на 150 МГц, что критично для работы с высокоскоростными цифровыми интерфейсами и ВЧ-каскадами. В отличие от флагманских моделей серии с полосой 1 ГГц, данная модель остаётся более доступной, сохраняя при этом те же показатели по частоте дискретизации, глубине памяти и скорости захвата, что делает её оптимальным выбором для большинства профессиональных лабораторных задач без необходимости переплачивать за избыточный частотный запас.
