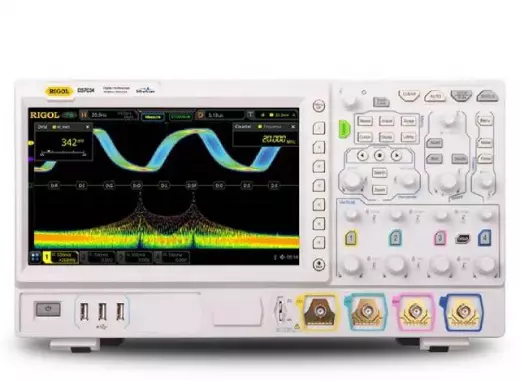

RIGOL DS7034 с поверкой цифровой осциллограф

Осциллограф Rigol DS7034 с поверкой представляет собой четырёхканальный цифровой прибор с полосой пропускания 350 МГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти до 500 Мточек на канал. DS7034 занимает промежуточное положение в линейке UltraVision II между 200-мегагерцевым DS7024 и 500-мегагерцевым DS7054, предлагая расширенную полосу для работы с высокочастотными сигналами без перехода в старший ценовой сегмент. Скорость захвата осциллограмм составляет 600 000 форм/с, что позволяет эффективно выявлять редкие выбросы и сбои в цифровых шинах и импульсных преобразователях. Прибор ориентирован на разработчиков высокоскоростных интерфейсов, сервисные центры, обслуживающие ВЧ-тракты, и лаборатории, где требуется анализ гармонических составляющих до 5-й гармоники базовых частот. В отличие от младшей модели, DS7034 даёт возможность исследовать сигналы с более крутыми фронтами, сохраняя при этом полную совместимость с аксессуарами и опциями всей серии.

Полоса пропускания

Аналоговая полоса пропускания 350 МГц обеспечивает осциллографу DS7034 возможность корректно отображать синусоидальные сигналы вплоть до 350 МГц с неравномерностью АЧХ не более 3 дБ. Для импульсных сигналов это означает способность воспроизводить фронты нарастания длительностью около 1 нс (исходя из приближения 0,35/полоса), что критично при анализе быстродействующих логических элементов, тактовых генераторов и высокоскоростных интерфейсов типа LVDS или LVPECL. Полоса 350 МГц также достаточна для измерения параметров радиопередающих устройств в любительских и полупрофессиональных диапазонах, включая УКВ и первые поддиапазоны ДМВ. Важно, что полоса пропускания реализована во всех четырёх аналоговых каналах одновременно, без ограничений по переключению между входами, что позволяет одновременно контролировать четыре высокочастотных узла в схеме.

Дискретизация и память

Частота дискретизации в реальном времени достигает 10 Гвыб/с при использовании одного канала, что даёт временное разрешение 100 пс между соседними выборками. При задействовании двух каналов частота снижается до 5 Гвыб/с, а при работе по четырём каналам — до 2,5 Гвыб/с, что всё равно в 7 раз превышает полосу 350 МГц по критерию Найквиста для каждого случая. Глубина памяти составляет 500 Мточек на один канал, 250 Мточек при двух и 125 Мточек при четырёх активных входах, что позволяет записывать сигналы длительностью до 50 мс на максимальной частоте дискретизации в одноканальном режиме. Это особенно актуально при анализе пакетной передачи данных или переходных процессов в импульсных источниках питания, где важно сохранить полную картину развития события с высоким разрешением.

• Полоса пропускания: 350 МГц — для уверенной работы с ВЧ-сигналами и быстрыми логическими уровнями.
• Дискретизация (1/2/4 кан.): 10 / 5 / 2,5 Гвыб/с — адаптивное распределение ресурсов АЦП.
• Память (1/2/4 кан.): 500 / 250 / 125 Мточек — захват длительных последовательностей без компромиссов по разрешению.
• Скорость захвата: 600 000 осц/с — повышенная вероятность обнаружения редких событий.

Цифровые каналы

Помимо аналоговых входов, осциллограф DS7034 оснащён 16 цифровыми каналами, что делает его гибридным решением класса MSO, хотя в названии модели значится как DSO. Это позволяет подключать логический анализатор для параллельного наблюдения цифровых шин (например, адресных линий или шин данных) одновременно с аналоговыми формами на тех же временных диаграммах. Цифровые каналы имеют независимую настройку порогов срабатывания, что даёт возможность работать с разными логическими уровнями в одном проекте. В дополнение к цифровым входам, в спецификации указан встроенный двухканальный источник сигнала (опция), который генерирует синусоидальные, меандровые или произвольные тестовые сигналы для проверки аналоговых цепей без внешнего генератора.

Эргономика и управление

Физические параметры DS7034 — масса 3,9 кг и габариты 410 х 224 х 135 мм — характерны для настольных осциллографов высокой производительности, обеспечивая устойчивость при подключении тяжёлых пробников и стабильность на рабочем столе. Управление организовано через традиционную для Rigol панель с независимыми ручками для каждого вертикального канала, общей развёрткой и триггерными настройками, что обеспечивает быстрый доступ к основным функциям без погружения в меню. Триггерная система поддерживает множественные условия, включая триггер по логическим состояниям, длительности импульса и видеосигналам, что особенно востребовано при анализе сложных цифровых последовательностей. Наличие 16 цифровых каналов не увеличивает габариты прибора, так как все входы выведены на дополнительные разъёмы на задней или боковой панели, не загромождая переднюю панель.

• Цифровые каналы: 16 — расширение функционала до логического анализатора в одном корпусе.
• Встроенный генератор: 2 канала (опция) — тестовые сигналы без внешнего оборудования.
• Масса: 3,9 кг — стандарт для настольных приборов данной производительности.

По сравнению с моделью DS7024 (200 МГц), DS7034 предлагает расширенную полосу пропускания на 150 МГц при сохранении тех же значений дискретизации, памяти и скорости захвата, что позволяет перейти к анализу более высокочастотных цепей без модернизации парка измерительного оборудования. В свою очередь, DS7034 уступает флагманской модели DS7054 (500 МГц), но её полоса 350 МГц является оптимальной для подавляющего большинства задач в цифровой и аналоговой электронике, включая диагностику микропроцессорных систем с тактовой частотой до 100 МГц и анализ спектра импульсных преобразователей. Инженеры, работающие с видеотехникой, беспроводными модулями и автомобильной электроникой, получат в DS7034 прибор, покрывающий 90% всех измерений без переплаты за избыточную полосу.
