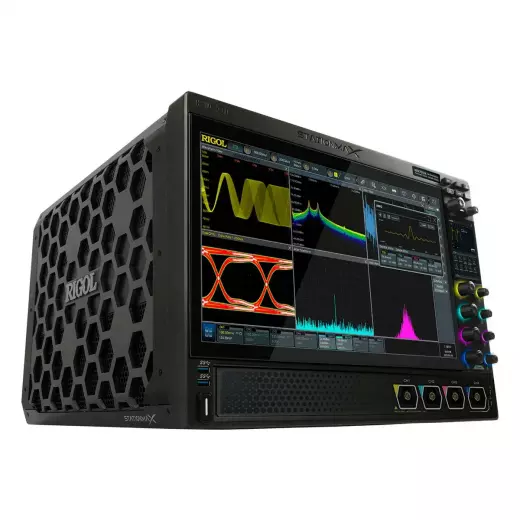

RIGOL DS70304 цифровой осциллограф

Осциллограф Rigol DS70304 представляет собой высокопроизводительную четырехканальную систему с полосой пропускания 3 ГГц и частотой дискретизации до 20 Гвыб/с, построенную на базе настраиваемого вертикального разрешения от 8 до 16 бит. Модель DS70304 ориентирована на самые требовательные задачи: отладку высокоскоростных цифровых интерфейсов (PCIe, DDR, USB), анализ сигналов в телекоммуникационном оборудовании и серверных системах. В сравнении с младшими индексами серии DS70000, данная версия получает максимальную глубину памяти до 2 млрд точек при одноканальном режиме и расширенные опции для построения глазковых диаграмм и анализа джиттера. Прибор оснащён активным дифференциальным пробником PVA8350 с полосой 3,5 ГГц и входной ёмкостью 0,6 пФ, что критически важно при измерении сигналов в высокоомных точках без внесения искажений.

Полоса 3 ГГц и частота дискретизации

Полоса пропускания DS70304 составляет 3 ГГц, а расчётное время нарастания — 130 пс, что позволяет корректно воспроизводить фронты импульсов в системах с тактовыми частотами до 1,5 ГГц. Максимальная частота дискретизации достигает 20 Гвыб/с при использовании одного канала и 10 Гвыб/с при работе двух-четырёх каналов, обеспечивая до 6,7 отсчётов на период для сигнала 3 ГГц. Входной импеданс переключается между 1 МОм (ёмкость 17 пФ) и 50 Ом, а чувствительность по вертикали составляет от 1 мВ/дел до 10 В/дел для 1 МОм и до 1 В/дел для 50 Ом.

• Полоса пропускания: 3 ГГц.
• Время нарастания: 130 пс.
• Частота дискретизации: 20 Гвыб/с (1 канал), 10 Гвыб/с (2–4 канала).
• Диапазон временной развёртки: от 100 пс/дел до 1000 с/дел.

Высокая частота оцифровки в сочетании с пиковым детектором, захватывающим глитчи от 200 пс, гарантирует обнаружение даже самых коротких паразитных импульсов в цифровых трактах.

Глубина памяти и скорость захвата

Стандартная глубина памяти DS70304 составляет 500 млн точек на канал, однако с опцией DS70000-RL-20 этот показатель увеличивается до 2 млрд точек в одноканальном режиме и до 1 млрд точек при использовании двух-четырёх каналов. Такая ёмкость позволяет записывать длительные временные интервалы с сохранением максимального разрешения по времени, что критично при анализе последовательностей пакетов данных. Скорость захвата сигнала превышает 1 000 000 осциллограмм в секунду, а аппаратная запись кадров достигает 2 000 000 сегментов в одноканальном режиме.

• Глубина памяти: 500 млн точек (стандарт), до 2 млрд точек (опция, 1 канал).
• Скорость захвата: >1 000 000 осц./сек.
• Запись кадров: до 2 000 000 сегментов (одноканальный режим).
• Вертикальное разрешение: настраиваемое от 8 до 16 бит.

Благодаря возможности регулировки разрешения АЦП, инженер может выбирать между максимальной частотой обновления (8 бит) и повышенной точностью измерений малых сигналов (до 16 бит) в зависимости от конкретной задачи.

Два дисплея и управление жестами

DS70304 оснащён 15,6-дюймовым основным ёмкостным экраном с разрешением 1920×1080 пикселей, поддерживающим мультитач и управление жестами. Экран выполнен в виде флип-конструкции с регулируемым углом наклона, что обеспечивает комфортную работу как на лабораторном столе, так и в стойке. Дополнительный 3,5-дюймовый сенсорный дисплей с пользовательской клавиатурой служит для быстрого доступа к часто используемым функциям и настройкам.

• Основной дисплей: 15,6", 1920×1080 пикселей, мультитач, флип-механизм.
• Вспомогательный дисплей: 3,5", 480×320 пикселей, сенсорная клавиатура.
• Сетка: 10 делений по вертикали × 8 делений по горизонтали.
• Послесвечение: выключено, бесконечное, настраиваемое (100 мс – 10 с).

Наличие двух экранов позволяет одновременно контролировать основные осциллограммы и управлять параметрами измерения без перекрытия рабочей области главного дисплея.

Анализ джиттера и глазковые диаграммы

С опцией DS70000-JITTA DS70304 получает возможность построения глазковых диаграмм в реальном времени и детального анализа джиттера. Инструмент восстановления тактовой частоты поддерживает программные PLL первого и второго порядка, а также ручную настройку для сигналов со скоростью передачи данных от 1 Мбит/с. Измерения глазковой диаграммы включают уровень нуля и единицы, высоту и ширину глаза, амплитуду, процент пересечения и добротность.

• Глазковая диаграмма: восстановление тактовой частоты (PLL 1-го/2-го порядка, постоянные часы, ручной режим).
• Анализ джиттера: TJ, RJ, DJ, PJ, DDJ, DCD, ISI, BR, TIE с отображением тренда, гистограммы и спектра.
• Триггерные режимы: по фронту, импульсу, наклону, видео, шаблону, продолжительности, тайм-ауту, задержке, настройке/удержанию, по N-му фронту.
• Декодирование протоколов: опционально RS232/UART, I²C, SPI, CAN, LIN, FlexRay, I2S, MIL-STD-1553.

Встроенный прецизионный частотомер с разрешением до 8 разрядов и частотным диапазоном до 3 ГГц, а также цифровой вольтметр с 3 разрядами дополняют измерительные возможности прибора, позволяя оперативно проверять параметры источников сигналов без подключения внешних устройств.

В линейке Rigol модель DS70304 занимает промежуточное положение между младшими приборами с полосой до 1 ГГц и флагманскими решениями на 6 ГГц. Отличие от версии DS70504 заключается в полосе пропускания (3 ГГц против 5 ГГц) и времени нарастания (130 пс против 80 пс), однако все ключевые архитектурные решения — частота дискретизации 20 Гвыб/с, глубина памяти до 2 млрд точек, настраиваемое разрешение АЦП и опции анализа джиттера — полностью сохранены. Масса 22,5 кг и габариты 439×310×491 мм обуславливают стационарное применение в лабораториях, а возможность монтажа в 7U стойку и широкий диапазон питания (45–440 Гц) делают DS70304 пригодным для работы в полевых испытательных центрах и на производственных линиях, где требуется высочайшая точность и многоканальный анализ.
