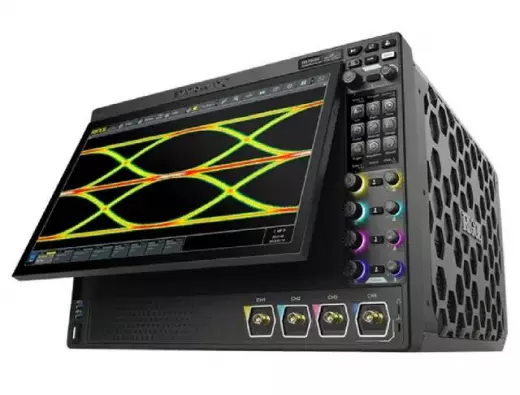

RIGOL DS70304 с поверкой цифровой осциллограф

Осциллограф Rigol DS70304 с поверкой представляет собой высокопроизводительный цифровой осциллограф с полосой пропускания 3 ГГц, частотой дискретизации до 20 Гвыб/с и глубиной памяти до 2 млрд точек на канал. Эта модель предназначена для самых сложных задач в области высокоскоростной цифровой техники, разработки и тестирования телекоммуникационных устройств, а также для научных исследований, где требуется анализ сигналов с субнаносекундными фронтами и сложными временными диаграммами. DS70304 оснащён четырьмя аналоговыми каналами и внешним входом запуска, а его расчётное время нарастания составляет всего 130 пикосекунд, что позволяет фиксировать события, недоступные для приборов с более низкой полосой. Отличительной чертой модели является наличие двух сенсорных дисплеев — основного 15,6-дюймового с разрешением Full HD и вспомогательного 3,5-дюймового, что обеспечивает уникальный уровень управления и визуализации данных. В сравнении с младшими моделями серии, DS70304 предлагает полосу 3 ГГц против 1 ГГц у DS7104, открывая доступ к анализу сигналов в диапазоне СВЧ и высокоскоростных интерфейсов нового поколения.

Полоса 3 ГГц

Осциллограф DS70304 имеет аналоговую полосу пропускания 3 ГГц, что позволяет с высокой достоверностью отображать сигналы с частотой до 3 ГГц и их гармоники, а также исследовать фронты импульсов с длительностью менее 130 пикосекунд. Такая полоса пропускания делает прибор незаменимым при отладке высокоскоростных последовательных интерфейсов, таких как USB 3.0, SATA, PCI Express, а также при анализе сигналов в радиолокационных и спутниковых системах. Благодаря входному импедансу 50 Ом и 1 МОм, инженер может подключать как высокочастотные измерительные пробники, так и стандартные пассивные щупы, сохраняя гибкость при работе с различными типами сигналов. Полоса 3 ГГц в сочетании с низким уровнем шума (всего 400 мкВ на диапазоне 1 мВ/дел) обеспечивает превосходное отношение сигнал/шум, что критически важно при измерении малых амплитуд на высоких частотах. Для работы в СВЧ-диапазоне модель DS70304 комплектуется активным дифференциальным пробником PVA8350 с полосой 3,5 ГГц, который позволяет проводить дифференциальные измерения с минимальной нагрузкой на исследуемую цепь.

• Полоса пропускания: 3 ГГц для анализа высокочастотных сигналов и быстрых фронтов.
• Время нарастания: 130 пс (расчётное) для точного измерения субнаносекундных импульсов.
• Количество каналов: 4 аналоговых входа + 1 внешний вход запуска.
• Частота дискретизации: до 20 Гвыб/с (1 канал) и 10 Гвыб/с (2-4 канала).
• Глубина памяти: до 2 млрд точек (опция) для захвата длительных процессов.

Дискретизация и память

Максимальная частота дискретизации в реальном времени составляет 20 Гвыб/с при работе с одним каналом и 10 Гвыб/с при использовании двух-четырёх каналов, что обеспечивает временное разрешение до 50 пикосекунд между отсчётами. Такой уровень дискретизации гарантирует точное восстановление формы сигнала даже на предельных частотах полосы пропускания, а также позволяет эффективно применять режим пикового детектора для захвата глитчей длительностью от 200 пикосекунд. Глубина памяти стандартно составляет 500 млн точек на канал, а при активации опции DS70000-RL-20 увеличивается до 2 млрд точек для одного канала и 1 млрд точек для двух-четырёх каналов. Это даёт возможность захватывать сверхдлинные последовательности данных без потери временного разрешения, что особенно важно при анализе сложных протоколов и поиске редких ошибок. Скорость захвата осциллограмм превышает 1 000 000 форм в секунду, что в сочетании с большой памятью позволяет фиксировать даже единичные события в потоке данных, не пропуская ни одного критического момента.

• Частота дискретизации: 20 Гвыб/с (1 кан.) и 10 Гвыб/с (2-4 кан.).
• Глубина памяти: 500 млн точек (стандарт), до 2 млрд точек (опция).
• Скорость захвата: > 1 000 000 осц/с для обнаружения редких событий.
• Пиковый детектор: захват глитчей от 200 пс.
• Вертикальное разрешение: от 8 до 16 бит (настраиваемое).

Управление и визуализация

Осциллограф DS70304 оборудован 15,6-дюймовым ёмкостным сенсорным дисплеем с разрешением 1920x1080 пикселей и функцией мультитач, что позволяет управлять прибором жестами, аналогично работе с планшетом или смартфоном. Дисплей имеет механизм регулировки угла наклона, что делает работу с прибором удобной как в стационарной стойке, так и на лабораторном столе. Дополнительный 3,5-дюймовый сенсорный экран с пользовательской клавиатурой обеспечивает быстрый доступ к часто используемым функциям и настройкам, не отвлекая от основного окна отображения сигналов. Такая двухдисплейная система позволяет одновременно контролировать параметры измерений и наблюдать за осциллограммами, что значительно повышает эффективность работы при сложных многоэтапных тестах. Поддержка послесвечения с настраиваемым временем (от 100 мс до 10 с) и бесконечным режимом даёт возможность визуально оценивать статистическое распределение сигналов, а цветовая градация с 256 уровнями обеспечивает трёхмерное представление данных, что особенно полезно при анализе сигналов с большим количеством переходных процессов.

Анализ и опции

Модель DS70304 поддерживает широкий набор опций, включая декодирование и запуск по протоколам передачи данных: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S и MIL-STD-1553, что делает прибор универсальным инструментом для отладки как встраиваемых систем, так и автомобильной и аэрокосмической электроники. Опция DS70000-JITTA добавляет функции построения глазковой диаграммы в реальном времени и анализа джиттера, позволяя проводить полный анализ целостности сигнала (Signal Integrity) с разделением на различные компоненты джиттера, включая TJ, RJ, DJ, PJ, DDJ, DCD и ISI. Встроенные функции цифрового вольтметра (до 3 разрядов) и прецизионного частотомера (до 8 разрядов, диапазон до 3 ГГц) расширяют возможности прибора, заменяя необходимость в дополнительных измерительных устройствах для рутинных проверок. Объём автоматических измерений составляет 41 параметр, а математические функции позволяют выполнять операции с сигналами, включая БПФ с длиной до 1 млн точек и расширенное БПФ со скоростью захвата 10 000 спектров в секунду. Аппаратная запись и воспроизведение сигналов в реальном времени с возможностью хранения до 2 000 000 кадров дают возможность проводить детальный анализ после эксперимента, что критично при исследовании редких и сложных событий.

В линейке Rigol 7000 серия DS70304 занимает позицию между моделями DS70104 (1 ГГц) и флагманским DS70504 (5 ГГц). По сравнению с DS70104, модель DS70304 предлагает трёхкратное расширение полосы пропускания до 3 ГГц и улучшенное время нарастания 130 пс против 350 пс, что позволяет анализировать сигналы в диапазоне СВЧ. При этом DS70304 сохраняет все возможности по дискретизации, памяти и числу каналов, характерные для старшей модели, но имеет более доступную цену, что делает её оптимальным выбором для разработчиков высокоскоростных цифровых устройств и телекоммуникационного оборудования, где требуется полоса 3 ГГц, но нет необходимости в 5 ГГц. Масса прибора составляет 22,5 кг, а габариты 439 х 310 х 491 мм, что позволяет монтировать его в стандартную измерительную стойку высотой 7U.
