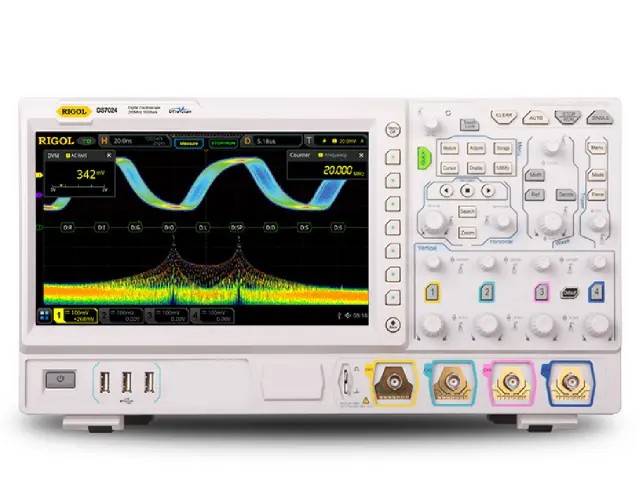

RIGOL DS7024 цифровой осциллограф

Осциллограф Rigol DS7024 представляет собой высокопроизводительный цифровой прибор, построенный на базе архитектуры с полосой пропускания 200 МГц и четырьмя аналоговыми каналами, что выводит его в категорию профессиональных инструментов для сложной отладки. Данная модель выделяется в линейке Rigol рекордной частотой дискретизации до 10 Гвыб/с при работе с одним каналом и максимальной длиной записи 500 Мточек, что делает её незаменимой для анализа высокочастотных и быстропротекающих процессов. DS7024 — это не просто осциллограф, а полноценная интегрированная измерительная станция благодаря наличию 16 встроенных цифровых каналов (опция логического анализатора) и возможности установки двухканального генератора сигналов. Такое оснащение ориентировано на инженеров по разработке и ремонту сложной цифровой электроники, а также на сервисные лаборатории, где требуется одновременный захват множества сигналов с временным разрешением наносекундного диапазона. Компактный корпус массой всего 3,9 кг и габаритами 410 х 224 х 135 мм скрывает высокую производительность, характерную для стационарных моделей старшего ценового сегмента.

Архитектура полосы пропускания

Аналоговая полоса пропускания DS7024 на уровне 200 МГц является «золотым стандартом» для большинства задач общей и силовой электроники, позволяя уверенно измерять гармоники сигналов до 5-й гармоники для меандров частотой 40 МГц. Эта характеристика достигается за счёт использования высококачественных входных каскадов и малошумящих усилителей, что гарантирует точность измерений во всём частотном диапазоне без завала АЧХ на верхних границах. Прибор сохраняет линейность фазовых характеристик, что критично при анализе сложных модулированных сигналов в телекоммуникационной аппаратуре. Для пользователя это означает достоверную форму сигнала на экране без искажений, вносимых измерительным трактом, что особенно важно при поиске паразитных выбросов и дребезга контактов.

• Аналоговая полоса пропускания: 200 МГц — гарантирует корректное отображение сигналов без существенного затухания в рабочей полосе.
• Время нарастания переходной характеристики: < 1,75 нс (расчётное значение для полосы 200 МГц), позволяет фиксировать фронты импульсов наносекундной длительности.
• Входная ёмкость: Стандартное значение около 15 пФ, что минимизирует влияние на высокочастотные цепи при использовании пассивных щупов.

Режимы дискретизации

Частота дискретизации в реальном времени — один из ключевых параметров DS7024, который динамически перераспределяется между активными каналами. При работе с одним каналом осциллограф выдаёт максимальные 10 Гвыб/с, что позволяет восстанавливать форму сигнала с мегагерцовой полосой с высокой точностью (более чем в 50 раз превышает полосу по Найквисту). При задействовании двух каналов частота снижается до 5 Гвыб/с, а при использовании всех четырёх — до 2,5 Гвыб/с. Такое переключение осуществляется автоматически, однако продвинутый пользователь может принудительно ограничить полосу для снижения уровня шума квантования. Высокая частота дискретизации критична для захвата кратковременных импульсных помех и сбоев в шинах питания, которые могут приводить к сбросу микроконтроллеров.

• Частота дискретизации (1 канал): 10 Гвыб/с — максимальная производительность для детального анализа одиночных событий.
• Частота дискретизации (2 канала): 5 Гвыб/с — оптимальный баланс между скоростью и количеством одновременно отслеживаемых цепей.
• Частота дискретизации (4 канала): 2,5 Гвыб/с — достаточная для большинства задач цифровой логики и аналоговых интерфейсов.
• Режим эквивалентной дискретизации: При работе с периодическими сигналами возможен подъём до 100 Гвыб/с (за счёт реконструкции), что расширяет возможности анализа ВЧ сигналов.

Глубина памяти

Максимальная длина записи осциллографа DS7024 составляет 500 Мточек на один канал — это колоссальный объём, позволяющий записывать длительные процессы с сохранением высокого разрешения по времени. Такая глубина памяти даёт возможность захватить несколько секунд сигнала на низкой развёртке при частоте дискретизации в гигасемплах, что ранее было недоступно для приборов этого класса. При активации двух каналов объём памяти распределяется поровну (250 Мточек), а при четырёх — составляет 125 Мточек на каждый. Эта особенность делает DS7024 идеальным инструментом для анализа протоколов с длинными пакетами, таких как I2C, SPI или UART, особенно при поиске редких ошибок в длинных последовательностях данных.

• Глубина памяти (1 канал): 500 Мточек — позволяет вести запись в течение нескольких секунд на максимальной частоте дискретизации.
• Глубина памяти (2 канала): 250 Мточек — достаточно для детального анализа двух взаимосвязанных шин.
• Глубина памяти (4 канала): 125 Мточек — гарантирует сохранение высокой детализации при работе с многосигнальными системами.
• Режим сегментированной памяти: Позволяет записывать только полезные участки сигнала, экономя место для критических событий.

Цифровые каналы

Наличие 16 цифровых каналов (опция, активируемая программным ключом) кардинально расширяет функциональность DS7024, превращая его в гибридный логический анализатор. В паре с четырьмя аналоговыми каналами это даёт возможность одновременно отслеживать до 20 сигналов, что крайне востребовано при отладке микропроцессорных систем, контроллеров памяти и сложных FPGA-схем. Цифровые каналы имеют настраиваемые пороговые уровни, что позволяет согласовывать логические уровни от 1,8 В (LVCMOS) до 5 В (TTL). Благодаря высокой скорости захвата в 600 000 осциллограмм в секунду, DS7024 с лёгкостью находит «глитчи» и метастабильные состояния, которые часто пропускают более медленные приборы. Данная функция особенно важна для сертификационных лабораторий и R&D-отделов, занимающихся разработкой высоконадёжной электроники.

• Количество цифровых каналов: 16 (опционально) — обеспечивает полный контроль над цифровой шиной.
• Скорость захвата осциллограмм: 600 000 осц/с — рекордная для данного ценового сегмента, повышает вероятность обнаружения редких сбоев.
• Встроенный источник сигнала: 2 канала (опция) — заменяет внешний генератор для тестирования схем в замкнутом контуре.
• Аппаратные триггеры: Поддержка триггера по длительности импульса и по протоколам (при опции декодирования) значительно упрощает локализацию ошибок.

В сравнении с младшими моделями линейки, такими как DS7000, DS7024 предлагает вдвое большую глубину памяти и расширенную комплектацию щупов с высокой нагрузочной способностью. В отличие от моделей DS7034 с полосой 350 МГц, инженер получает более доступный инструмент с сохранением той же архитектуры дискретизации, что делает выбор в пользу DS7024 оправданным для 90% лабораторных задач, не требующих сверхвысоких частот.
