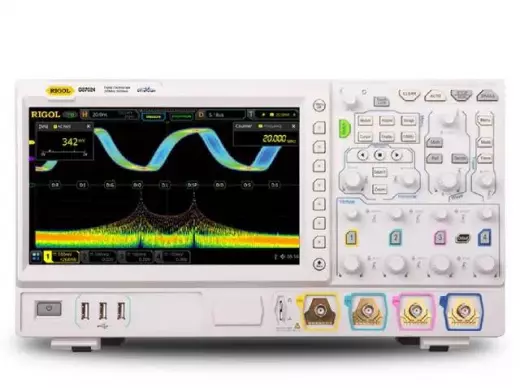

RIGOL DS7024 с поверкой цифровой осциллограф

Осциллограф RIGOL DS7024 с поверкой представляет собой четырёхканальный цифровой прибор с полосой пропускания 200 МГц, частотой дискретизации до 10 Гвыб/с и глубиной памяти до 500 Мточек на канал. Эта модель относится к классу профессиональных стационарных осциллографов и ориентирована на задачи, требующие высокого разрешения по времени и длительной регистрации сигналов. DS7024 сочетает в себе развитую систему цифровых каналов (16) и опциональный двухканальный встроенный генератор, что делает его гибридным решением для отладки смешанных схем. В отличие от младших моделей линейки UltraVision II, DS7024 предлагает увеличенную в два раза память и более высокую скорость захвата, приближаясь к характеристикам старших серий. Прибор предназначен для сервисных инженеров, разработчиков встраиваемых систем и лабораторий, где критична одновременная работа по нескольким каналам с максимальной детализацией.

Аналоговая полоса и дискретизация

Осциллограф DS7024 оснащён аналоговой полосой пропускания 200 МГц, которая определяет его способность корректно отображать сигналы в широком частотном диапазоне. Эта полоса позволяет уверенно работать с гармоническими сигналами до 200 МГц и исследовать фронты импульсов с длительностью нарастания около 1,75 нс (с учётом стандартного критерия 0,35/полоса). Частота дискретизации в реальном времени адаптируется под количество задействованных каналов: при использовании одного канала она достигает 10 Гвыб/с, что даёт временное разрешение 100 пс между отсчётами. При работе по двум каналам частота снижается до 5 Гвыб/с, а при полной загрузке четырёх аналоговых каналов — до 2,5 Гвыб/с. Такое распределение гарантирует, что даже при максимальном количестве активных входов DS7024 сохраняет достаточную плотность отсчётов для восстановления высокочастотных составляющих сигнала.

Глубина памяти и регистрация

Максимальная длина записи в осциллографе DS7024 составляет 500 Мточек при работе с одним каналом, что является одним из ключевых преимуществ данной модели перед конкурентами в своём ценовом сегменте. При активации двух каналов доступная память сокращается до 250 Мточек, а для четырёх каналов — до 125 Мточек на каждый вход. Такой объём буфера позволяет захватывать длительные последовательности данных с высоким разрешением, что критично при анализе медленно меняющихся процессов, пакетных протоколов или переходных характеристик силовых устройств. Скорость захвата осциллограмм достигает 600 000 форм/с, что обеспечивает высокую вероятность фиксации редких или нестабильных событий. Благодаря этой скорости и глубокой памяти DS7024 эффективно работает в режимах маски и поиска аномалий, снижая время диагностики сложных цифровых шин.

• Полоса пропускания: 200 МГц — базовый параметр для работы с ВЧ-сигналами и быстрыми логическими уровнями.
• Дискретизация 1/2/4 канала: 10 / 5 / 2,5 Гвыб/с соответственно — обеспечивает адаптивную точность оцифровки.
• Память 1/2/4 канала: 500 / 250 / 125 Мточек — гарантирует длительную запись без потери разрешения.
• Скорость захвата: 600 000 осц/с — повышает вероятность обнаружения редких событий.

Цифровые каналы и опции

Помимо четырёх аналоговых входов, осциллограф DS7024 оснащён 16 цифровыми каналами, что позволяет использовать его как логический анализатор для параллельной шины или группового контроля цифровых сигналов. Эта особенность делает прибор незаменимым при отладке микроконтроллерных систем, где необходимо одновременно наблюдать аналоговые формы (питание, аналоговые датчики) и цифровые последовательности (управляющие шины, линии ввода-вывода). Встроенный источник сигнала представлен двумя каналами и поставляется как опция, однако его наличие в спецификации указывает на возможность генерации тестовых сигналов без внешнего оборудования. Важно, что все 20 каналов (4 аналоговых + 16 цифровых) синхронизированы по времени, что обеспечивает корректное отображение временных соотношений между аналоговыми и цифровыми событиями.

Триггер и управление

Система триггера DS7024 построена на базе архитектуры UltraVision, что обеспечивает широкий набор режимов запуска, включая триггер по фронту, длительности импульса, логическим состояниям, видеосигналам и последовательным шинам (поддержка конкретных протоколов зависит от версии ПО). Физические параметры прибора — масса 3,9 кг и габариты 410 х 224 х 135 мм — делают его стационарным, но достаточно компактным для перемещения между рабочими местами. Управление осуществляется через клавиатуру и кнопки на передней панели, крупный экран (тип не указан в спецификации) обеспечивает удобное отображение многочисленных кривых и цифровых состояний. Важно отметить, что все перечисленные функции — дискретизация, память, триггер и цифровые каналы — работают в комплексе, что позволяет DS7024 выполнять полный цикл анализа смешанных сигналов без привлечения дополнительных приборов.

• Количество цифровых каналов: 16 — расширяет возможности осциллографа до уровня логического анализатора.
• Встроенный генератор: 2 канала (опция) — позволяет подавать тестовые сигналы в процессе отладки.
• Масса и габариты: 3,9 кг, 410×224×135 мм — стандарт настольного исполнения с запасом по устойчивости.

По сравнению с моделью DS7054, которая обладает полосой 500 МГц и дискретизацией до 10 Гвыб/с на всех каналах, DS7024 предлагает ту же глубину памяти и скорость захвата, но с уменьшенной вдвое полосой и более низкой дискретизацией при многоканальной работе. Это делает DS7024 рациональным выбором для задач, не требующих сверхвысоких частот, но нуждающихся в длительной регистрации, большом количестве каналов и встроенной логике анализа — в отличие от младшего DS7014 с его 100 МГц и сокращённой памятью. Прибор оптимален для сервисных центров, где спектр диагностируемых устройств ограничен частотами до 200 МГц, а также для учебных лабораторий, изучающих смешанные сигналы и протоколы.
