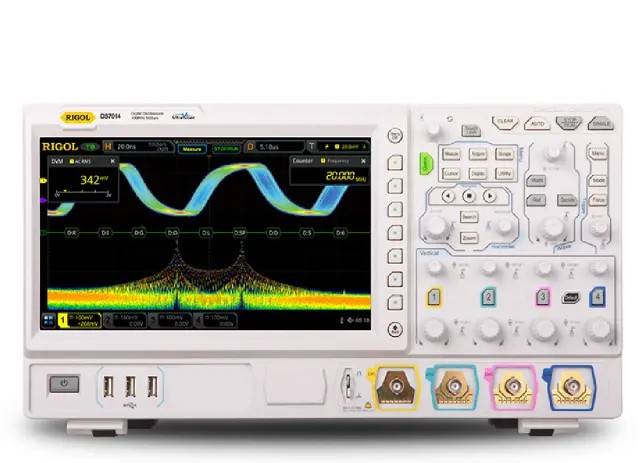

RIGOL DS7014 цифровой осциллограф

Осциллограф Rigol DS7014 представляет собой цифровой запоминающий осциллограф с четырьмя аналоговыми каналами и полосой пропускания 100 МГц, который выделяется в линейке Rigol UltraVision II благодаря рекордной частоте дискретизации 10 Гвыб/с и глубине памяти до 500 Мточек при использовании одного канала. Эта модель ориентирована на инженеров-разработчиков, сервисные центры и производственные лаборатории, где требуется детальный анализ быстропротекающих процессов с высоким разрешением по времени. Ключевое отличие DS7014 от младших моделей серии — возможность работы с частотой дискретизации в реальном времени до 10 Гвыб/с, а также наличие 16 цифровых каналов и опционального встроенного двухканального генератора сигналов, что превращает его в многофункциональную отладочную платформу. Прибор оснащён высокоскоростным АЦП, обеспечивающим захват до 600 000 осциллограмм в секунду, что гарантирует высокую вероятность фиксации редких и нестабильных событий в исследуемом сигнале.

Полоса пропускания и частота дискретизации

DS7014 обеспечивает аналоговую полосу пропускания 100 МГц, что позволяет уверенно работать с гармониками сигналов до десятков мегагерц и корректно отображать фронты прямоугольных импульсов с длительностью нарастания около 3,5 нс. Однако ключевое преимущество этой модели — частота дискретизации в реальном времени, которая достигает 10 Гвыб/с при активации одного канала. Это означает, что АЦП осциллографа берёт 10 миллиардов отсчётов в секунду, формируя сверхплотную временную сетку для восстановления формы сигнала. При использовании двух каналов частота дискретизации составляет 5 Гвыб/с, а при задействовании всех четырёх каналов — 2,5 Гвыб/с, что остаётся высоким показателем даже при многоканальных измерениях. Такая дискретизация в сочетании с полосой пропускания 100 МГц делает осциллограф DS7014 эффективным инструментом для отладки цифровых интерфейсов, импульсных источников питания и ВЧ-узлов, где важна достоверная передача формы сигнала без недостоверных выбросов и пропадания фронтов.

• Аналоговая полоса пропускания: 100 МГц — достаточна для анализа сигналов в большинстве прикладных задач радиотехники и силовой электроники.
• Частота дискретизации (режим 1 канал): 10 Гвыб/с — обеспечивает временное разрешение 100 пс, что критично для измерения высокочастотных цифровых шин.
• Частота дискретизации (режим 2 канала): 5 Гвыб/с — сохраняет высокую точность при одновременном контроле двух сигналов.
• Частота дискретизации (режим 4 канала): 2,5 Гвыб/с — позволяет синхронно оцифровывать четырёхканальные схемы без потери качества.

Глубина памяти и скорость захвата

Одной из самых сильных сторон осциллографа DS7014 является максимальная длина записи, которая достигает 500 Мточек для одного канала. Это колоссальный объём памяти, который позволяет захватывать очень длинные сигнальные последовательности с сохранением максимальной частоты дискретизации. На практике это означает, что инженер может увеличивать горизонтальную развёртку до десятков миллисекунд на деление, не теряя в детализации высокочастотных составляющих сигнала, что особенно важно при анализе пакетных протоколов и переходных процессов. При использовании двух каналов длина записи составляет 250 Мточек, а для четырёх каналов — 125 Мточек, что всё равно значительно превосходит стандартные 10–100 Мточек у большинства осциллографов этого ценового сегмента. В сочетании с глубиной памяти работает скорость захвата осциллограмм: 600 000 осц/с. Такая производительность обеспечивает высокую наглядность отображения сигнала с интенсивностью, где редкие сбои и выбросы подсвечиваются более ярко, что позволяет быстро локализовать проблемные участки схемы без длительного ожидания.

• Максимальная длина записи (1 канал): 500 Мточек — даёт возможность просматривать участки сигнала длительностью в сотни миллисекунд с наносекундной детализацией.
• Длина записи (2 канала): 250 Мточек — баланс между объёмом данных и количеством активных измерительных каналов.
• Длина записи (4 канала): 125 Мточек — достаточна для большинства многоканальных измерений в цифровых и смешанных схемах.
• Скорость захвата осциллограмм: 600 000 осц/с — помогает визуализировать редкие артефакты и шумовые помехи с большой вероятностью обнаружения.

Многоканальность и встроенные возможности

Осциллограф DS7014 оснащён четырьмя аналоговыми каналами, что является стандартом для профессиональных отладочных станций, но дополнительно включает 16 цифровых каналов, которые превращают прибор в полноценный смешанный осциллограф (MSO). Цифровые каналы позволяют анализировать логические уровни параллельных шин, состояние цифровых микросхем и последовательности управления одновременно с аналоговыми сигналами, что крайне востребовано при отладке микроконтроллерных систем и цифро-аналоговых трактов. Встроенный источник сигнала представлен двумя каналами (опция), что избавляет от необходимости подключать внешний генератор для тестирования схем: вы можете подать синусоидальные, прямоугольные или произвольные сигналы с частотой до десятков мегагерц прямо с осциллографа, упрощая проверку частотных характеристик фильтров и усилителей. Такое сочетание аналоговых и цифровых каналов с возможностью генерации сигналов делает DS7014 самодостаточным инструментом для лаборатории разработки, где не всегда удобно переключаться между несколькими приборами.

• Количество аналоговых каналов: 4 — для одновременного контроля питания, входа, выхода и синхронизации устройства.
• Количество цифровых каналов: 16 — обеспечивают декодирование параллельных шин и анализ логики работы цифровых узлов.
• Встроенный генератор сигналов: 2 канала (опция) — поддерживает базовые типы сигналов для быстрого тестирования радиоэлектронных компонентов.
• Скорость захвата осциллограмм: 600 000 осц/с — не снижается при активации цифровых каналов, гарантируя синхронный анализ смешанных сигналов.

Эргономика, портативность и конструкция

Осциллограф DS7014 имеет продуманную настольную конструкцию с габаритами 410 х 224 х 135 мм и массой 3,9 кг, что делает его удобным для переноски внутри лаборатории или между рабочими местами. Корпус прибора спроектирован с учётом требований к пассивному охлаждению и устойчивости на рабочем столе, а органы управления включают как аппаратные кнопки и ручки для быстрого доступа к основным функциям, так и экран с высоким разрешением (характерным для серии UltraVision II), который обеспечивает чёткую и контрастную визуализацию сигналов даже при работе с интенсивностью захвата 600 000 осц/с. DS7014 — это не просто измерительный прибор, а полноценная рабочая станция, которая благодаря высокой плотности компоновки и прочному шасси способна выдерживать интенсивную эксплуатацию в условиях производственного цеха или университетской лаборатории. Несмотря на свои вычислительные возможности, осциллограф DS7014 остаётся сравнительно компактным, что важно при ограниченном пространстве на столе, и может быть легко интегрирован в существующий измерительный стенд без необходимости модернизации рабочих мест.

В линейке осциллографов Rigol серии DS7000 модель DS7014 занимает позицию базового четырёхканального прибора с полосой 100 МГц, в то время как более старшие версии (например, DS7034 или DS7054) предлагают расширенную полосу пропускания до 350 МГц и выше, но сохраняют ту же архитектуру АЦП, глубину памяти и скорость захвата. Таким образом, выбор DS7014 оправдан при работе с сигналами, чьи частотные компоненты не превышают 100 МГц, при этом вы получаете все преимущества флагманской платформы: максимальную частоту дискретизации, глубокую память, высокую скорость обновления экрана и возможность подключения цифровых пробников. Для лабораторий, сервисных центров и отделов разработки, которые занимаются ремонтом бытовой электроники, аналоговыми схемами и цифровыми устройствами средней сложности, эта модель предлагает оптимальный баланс между производительностью и функциональностью, не заставляя переплачивать за неиспользуемый частотный запас.
