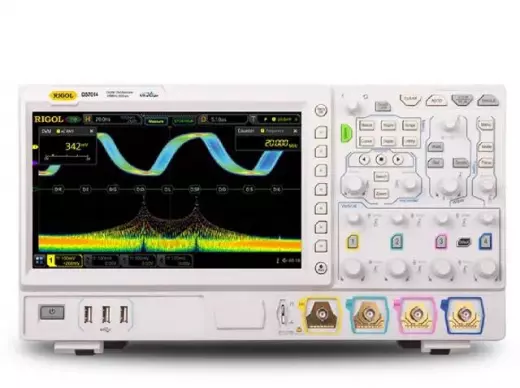

RIGOL DS7014 с поверкой цифровой осциллограф

Осциллограф Rigol DS7014 с поверкой представляет собой высокопроизводительный цифровой запоминающий осциллограф с четырьмя аналоговыми каналами и полосой пропускания 100 МГц, который сочетает в себе передовые технологии обработки сигналов и доступную цену для широкого круга лабораторных и производственных задач. Отличительной чертой DS7014 является частота дискретизации в реальном времени до 10 Гвыб/с в одноканальном режиме и максимальная длина записи 500 Мточек, что позволяет с высокой детализацией анализировать даже длительные переходные процессы и редкие события, недоступные для приборов с меньшей памятью. В отличие от младших моделей серии DS1000, DS7014 оснащен четырьмя каналами, 16 цифровыми каналами (для логического анализа) и встроенным двухканальным генератором сигналов (опционально), что делает его полноценной рабочей станцией для отладки сложных гибридных систем, включая многоканальные блоки питания, промышленные контроллеры и системы управления двигателями.

Четыре канала и полоса

Осциллограф DS7014 оснащен четырьмя аналоговыми каналами с полосой пропускания 100 МГц каждый, что позволяет одновременно контролировать до четырех независимых точек схемы, например, входные и выходные сигналы многофазного преобразователя, сигналы управления ключами и обратные связи по току. Наличие четырех каналов дает значительное преимущество при диагностике трехфазных систем, синхронных выпрямителей и многоканальных интерфейсов, где важно видеть временные соотношения между всеми фазами.

• Аналоговая полоса пропускания: 100 МГц — этого достаточно для анализа тактовых частот большинства микроконтроллеров, шин SPI/I2C и сигналов датчиков, применяемых в промышленной электронике, а также для оценки целостности сигналов в цифровых трактах с частотами до 50 МГц.
• Кол-во аналоговых каналов: 4 канала для одновременного измерения дифференциальных сигналов, фазовых сдвигов, синхронизации событий и проверки многоканальных систем без необходимости переключения пробников.
• Частота дискретизации в реальном времени: 10 Гвыб/с при использовании одного канала, 5 Гвыб/с для двух каналов и 2.5 Гвыб/с при задействовании всех четырех — даже в четырехканальном режиме частота дискретизации в 25 раз превышает полосу пропускания, что гарантирует высокую точность восстановления сигналов и возможность выявления высокочастотных выбросов.

Благодаря четырехканальной архитектуре DS7014 позволяет проводить комплексный анализ систем с обратными связями, где задержки между каналами и соотношения амплитуд играют решающую роль в стабильности работы всего устройства. Это особенно востребовано при настройке импульсных стабилизаторов напряжения и систем активной коррекции коэффициента мощности.

Глубина памяти и дискретизация

Одним из главных преимуществ DS7014 является максимальная длина записи до 500 Мточек в одноканальном режиме, что позволяет захватывать и анализировать длительные последовательности сигналов, сохраняя высокое разрешение по времени. При работе с двумя каналами глубина памяти составляет 250 Мточек, а при использовании всех четырех — 125 Мточек, что все равно значительно превышает возможности многих конкурентов в этой ценовой категории.

• Макс. длина записи: 500 Мточек (1 канал) / 250 Мточек (2 канала) / 125 Мточек (4 канала) — такой объем памяти позволяет записывать участки сигнала длительностью до 50 мс при максимальной частоте дискретизации 10 Гвыб/с, что достаточно для анализа длительных переходных режимов, например, при включении сложного устройства или при перегрузке по питанию.
• Частота дискретизации: 10 Гвыб/с в одноканальном режиме — это вдвое больше, чем у многих осциллографов с полосой 100 МГц, что обеспечивает запас по времени и позволяет уверенно измерять фронты с временем нарастания менее 1 нс.
• Скорость захвата осциллограмм: 600 000 осц/с — высокая плотность захвата увеличивает вероятность регистрации редких событий, таких как глитчи и сбои синхронизации, что критично при отладке сложных цифровых устройств.

Сочетание большой глубины памяти и высокой частоты дискретизации делает DS7014 удобным инструментом для исследования сигналов с переменной длительностью, например, при анализе работы шин с пакетной передачей данных, где важно видеть весь пакет целиком, а не только его фрагменты.

Цифровые каналы и опции

Осциллограф DS7014 содержит 16 встроенных цифровых каналов для логического анализа, что расширяет его функциональность далеко за пределы обычного осциллографа и позволяет одновременно отслеживать цифровые шины данных и управляющие сигналы в связке с аналоговыми формами. Такое решение особенно полезно при отладке устройств с параллельными интерфейсами и микропроцессорных систем, где поведение логических элементов напрямую влияет на аналоговые параметры.

• Кол-во цифровых каналов: 16 встроенных каналов, обеспечивающих параллельный мониторинг шин данных, адресных линий и управляющих сигналов, что позволяет выявлять ошибки обмена и временные рассогласования без использования внешнего оборудования.
• Встроенный источник сигнала: 2 канала (опция) — после активации становится доступным двухканальный генератор функций для тестирования частотных характеристик и проверки аналоговых узлов, что исключает необходимость покупки отдельного генератора для большинства рутинных задач.
• Синхронизация аналогового и цифрового анализа: все 20 каналов (4 аналоговых + 16 цифровых) работают в единой временной системе, что позволяет точно определить, какое изменение на цифровой шине вызывает аналоговую аномалию, и наоборот.

Наличие 16 цифровых каналов превращает DS7014 в смешанный сигнальный осциллограф (MSO), доступный по цене цифрового запоминающего осциллографа (DSO), что дает возможность сервисным центрам и лабораториям с ограниченным бюджетом решать широкий спектр задач без покупки дополнительных логических анализаторов.

Эргономика и конструкция

При всех своих функциональных возможностях осциллограф DS7014 имеет компактные размеры 410 х 224 х 135 мм и массу 3,9 кг, что позволяет легко устанавливать его на стандартный лабораторный стол и при необходимости перемещать между рабочими станциями. Продуманная компоновка органов управления обеспечивает быстрый доступ к основным функциям, что сокращает время настройки и повышает производительность труда инженера.

• Масса: 3,9 кг — прибор достаточно легок для регулярной переноски, но при этом хорошо сбалансирован и устойчив на поверхности благодаря низкому центру тяжести.
• Размеры: 410 х 224 х 135 мм — умеренные габариты позволяют размещать DS7014 на ограниченном пространстве, что актуально для перенасыщенных лабораторных столов и учебных аудиторий.
• Управление и интерфейсы: интуитивное меню и логичная группировка кнопок позволяют быстро переключаться между режимами отображения, масштабированием и настройками триггера, что сокращает время поиска необходимых функций.

Благодаря удобным физическим параметрам и наличию встроенных цифровых каналов DS7014 подходит для использования в учебных заведениях, где студенты могут изучать как аналоговые, так и цифровые сигналы на одном приборе, а также для выездных бригад сервисных инженеров, которым требуется мобильное, но функциональное оборудование.

В линейке осциллографов Rigol модель DS7014 занимает промежуточное положение между компактными двухканальными осциллографами серии DS1000Z (с полосой до 100 МГц) и более дорогими флагманскими приборами серии MSO8000 (с полосой 2 ГГц). По сравнению с DS1054Z, DS7014 предлагает в два раза большую частоту дискретизации (10 Гвыб/с против 1 Гвыб/с) и многократно большую глубину памяти (500 Мточек против 24 Мточек), что дает ощутимое преимущество при анализе длительных сигналов и поиске редких ошибок. В то же время, по сравнению с MSO5204, DS7014 имеет более скромную полосу 100 МГц против 200 МГц, но выигрывает в цене и сохраняет все ключевые возможности, включая 16 цифровых каналов и опцию встроенного генератора, что делает его оптимальным выбором для бюджетных лабораторий, где важна многофункциональность, а не максимальная частота.
