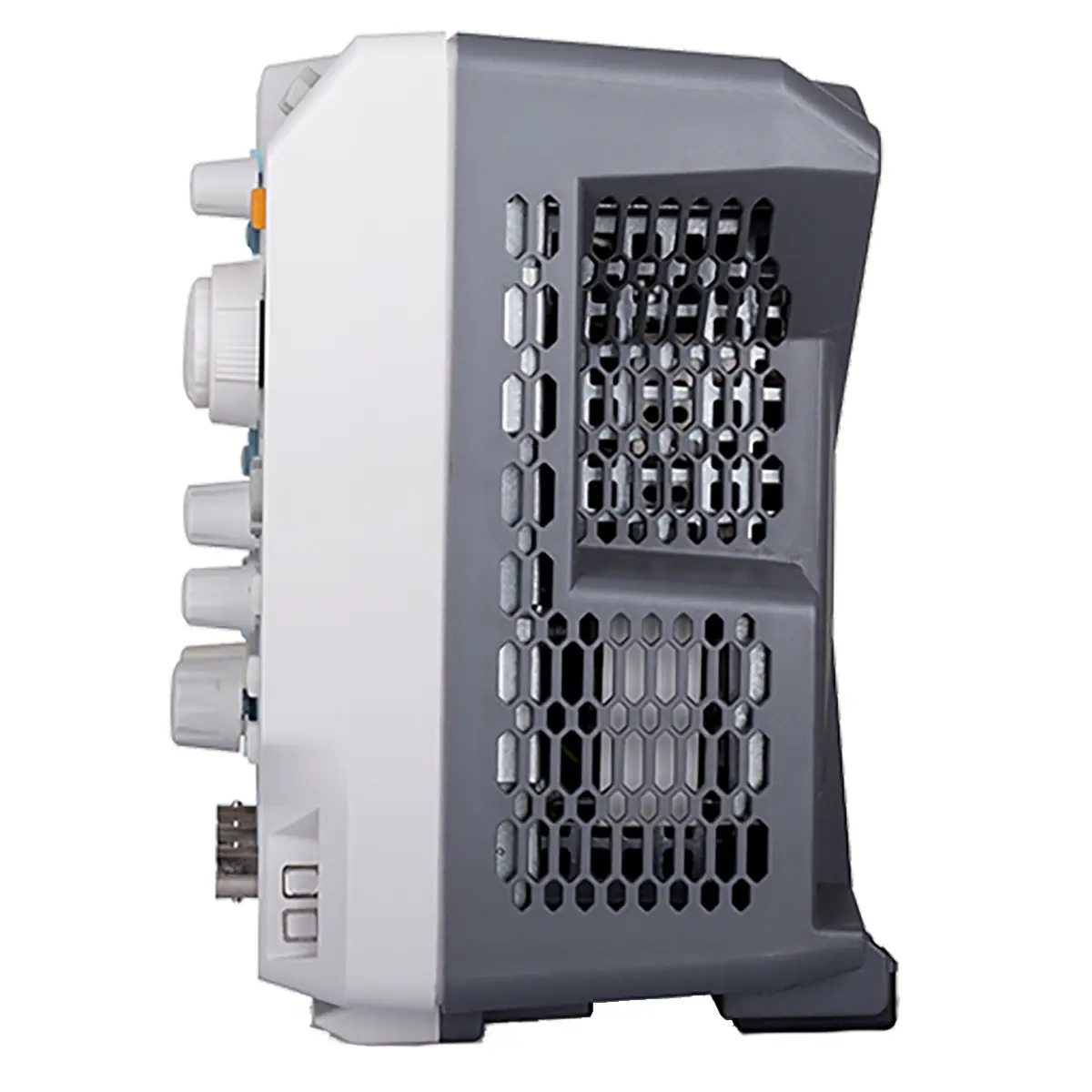

RIGOL DS2202A осциллограф

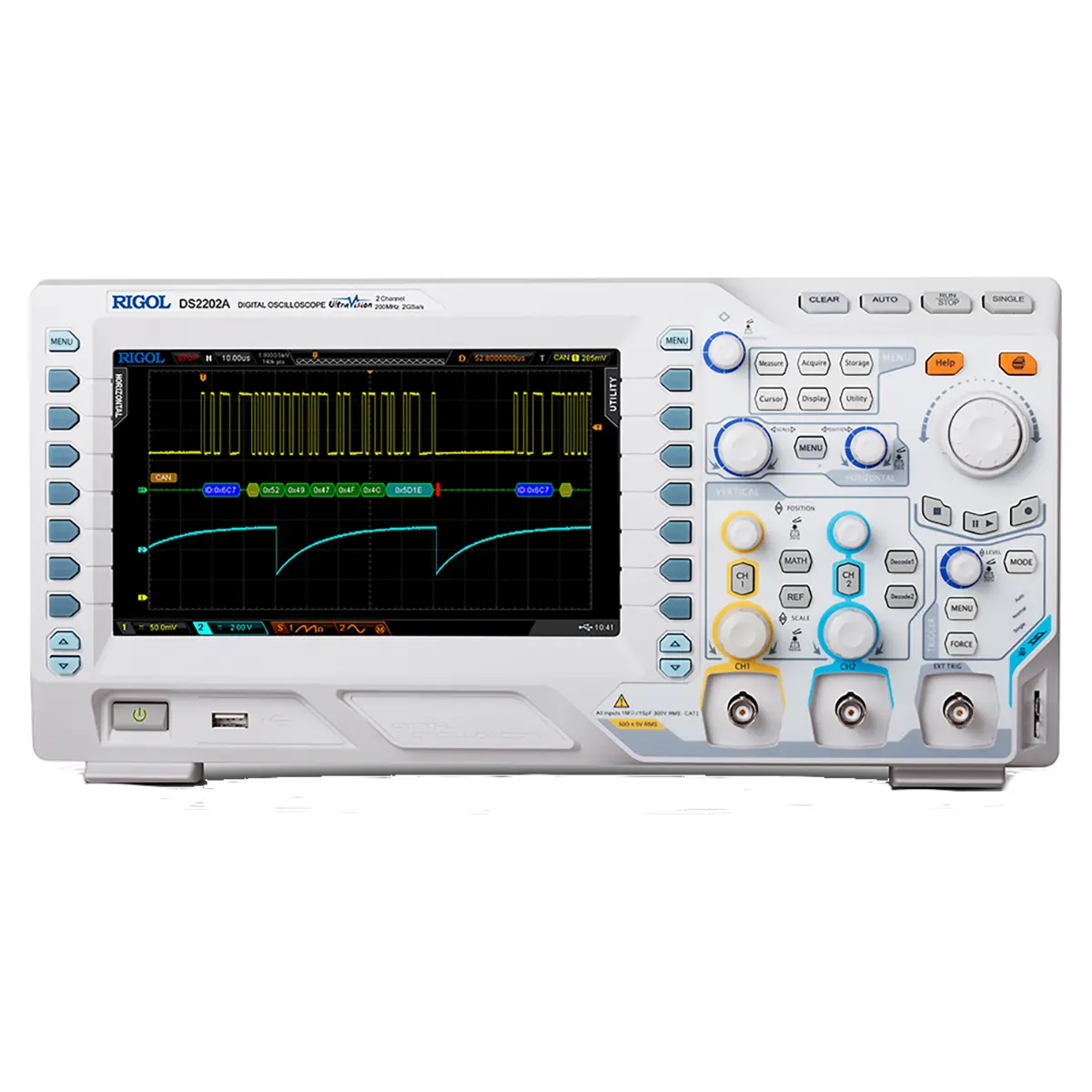

Осциллограф Rigol DS2202A представляет собой двухканальный цифровой прибор с полосой пропускания 200 МГц и максимальной частотой дискретизации 2 Гвыб/с при использовании одного канала. DS2202A оснащен 8-дюймовым ЖК-дисплеем с разрешением 800x480 пикселей, что обеспечивает четкое отображение сигналов с высокой детализацией. Эта модель отличается от младших версий расширенными возможностями по времени нарастания (≤1,8 нс) и продвинутой системой триггера. DS2202A ориентирован на профессиональные задачи в области разработки и отладки электроники, сервисных центров и научно-исследовательских лабораторий, где требуется высокая точность измерений и возможность анализа сложных сигналов.

Высокая частота дискретизации

Осциллограф DS2202A обеспечивает частоту дискретизации до 2 Гвыб/с при использовании одного канала и 1 Гвыб/с при использовании двух каналов, что позволяет с высокой точностью восстанавливать форму сигналов с полосой до 200 МГц. Пиковый детектор DS2202A захватывает глитчи длительностью от 500 пс в одноканальном режиме и от 1 нс в двухканальном, что критично для поиска кратковременных помех в цифровых цепях.

• Максимальная частота дискретизации: 2 Гвыб/с (1 канал), 1 Гвыб/с (2 канала).
• Пиковый детектор: захват глитчей от 500 пс (1 канал) и 1 нс (2 канала).
• Глубина памяти: 14 млн точек на канал (опция — 56 млн точек), 7 млн точек для двух каналов (опция — 28 млн точек).
• Скорость захвата: 50 000 осциллограмм/сек, что позволяет анализировать редкие события.

Чувствительность и точность измерений

Модель DS2202A обеспечивает вертикальную чувствительность от 500 мкВ/дел до 10 В/дел как для входа с высоким импедансом (1 МОм), так и для входа с сопротивлением 50 Ом, что делает его универсальным для работы с различными типами сигналов — от слабых датчиковых до высокочастотных трактов. Погрешность коэффициента усиления составляет ±2%, а точность смещения — ±0,1 дел ±2 мВ ±1% смещения, что гарантирует высокую достоверность результатов.

• Вертикальное отклонение: 500 мкВ/дел ~ 10 В/дел (1 МОм и 50 Ом).
• Диапазон смещения: ±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В), ±100 В (2,05 В ~ 10 В).
• Входной импеданс: 1 МОм ±2% || 16 пФ ±3 пФ или 50 Ом ±1,5%, что позволяет подключать как стандартные пробники, так и высокочастотные кабели.
• Изоляция между каналами: ≥40 дБ, что минимизирует взаимное влияние сигналов.

Мощная система триггера

Осциллограф DS2202A оснащен расширенной системой триггера, включающей типы по фронту, по импульсу, по видео, по длительности, по шаблону, по задержке, а также по последовательным шинам (опционально). Чувствительность триггера достигает 0,3 деления при частоте до 10 МГц, что позволяет уверенно фиксировать слабые сигналы. Режимы автоматического, нормального и одиночного запуска предоставляют гибкость в настройке условий захвата.

• Типы триггера: по фронту, по импульсу, по видео, по длительности, по шаблону, по задержке, по RS232/UART, I2C, SPI (опция).
• Чувствительность внутреннего триггера: 0,3 дел (0-10 МГц), 0,5 дел (10-200 МГц).
• Диапазон удержания: от 100 нс до 10 с, с точностью настройки до 100 нс.
• Внешний триггер: входной импеданс 1 МОм ±2% || 16 пФ ±3 пФ, чувствительность 500 мВ пик-пик.

Расширенные возможности анализа

Цифровой осциллограф DS2202A предлагает широкий набор инструментов для анализа сигналов, включая математические операции (A+B, A-B, A×B, A/B, FFT, интегрирование, дифференцирование, логарифмические и тригонометрические функции). Автоматические измерения включают до 30 параметров, таких как Vpp, Vmax, Vmin, Vamp, Overshoot, Preshoot, среднее, среднеквадратичное, частота, период, время нарастания и спада, скважность, задержка и фаза между каналами.

• Автоматические измерения: 30 типов, включая параметры напряжения, времени, частоты и импульсов.
• Математические операции: A+B, A-B, A×B, A/B, FFT (с окнами прямоугольник, Hanning, Blackman, Hamming), логические операции (AND, OR, NOT, XOR).
• Декодирование протоколов: параллельный (стандартно), RS-232/UART, I2C, SPI (опция).
• Статистика: среднее, максимальное, минимальное, девиация, количество измерений, что позволяет оценивать стабильность сигнала.

В линейке Rigol DS2000A модель DS2202A занимает позицию двухканального осциллографа с полосой 200 МГц, предлагая баланс между производительностью и стоимостью. По сравнению с моделью DS2102A (100 МГц), DS2202A предоставляет расширенную полосу пропускания до 200 МГц, что делает его подходящим для работы с более высокочастотными сигналами. От модели DS2302A (300 МГц) он отличается более доступной ценой, сохраняя при этом ключевые возможности, такие как 2 Гвыб/с дискретизации и 14 млн точек памяти, что делает DS2202A оптимальным выбором для большинства прикладных задач.
