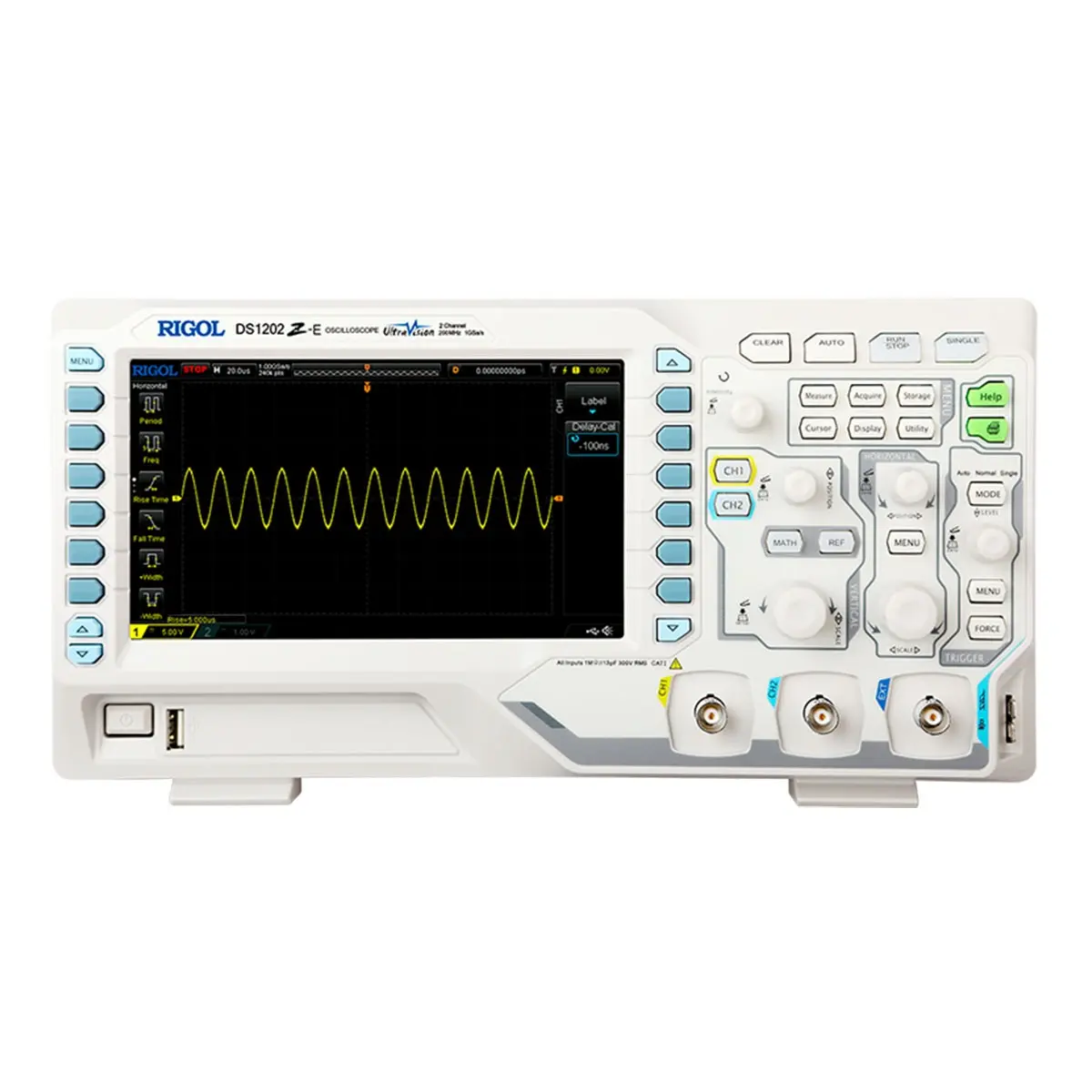

RIGOL DS1202Z E осциллограф с поверкой

Осциллограф RIGOL DS1202Z E с поверкой — это двухканальная цифровая модель с аналоговой полосой пропускания 200 МГц, разработанная для решения широкого круга задач в сервисных центрах, исследовательских лабораториях и на производственных участках. DS1202Z E обеспечивает частоту дискретизации в реальном времени 1 Гвыб/с и максимальную длину записи 24 Мточек, что позволяет регистрировать и детально анализировать сложные сигналы с высоким разрешением. Модель DS1202Z E с поверкой поставляется с официальным подтверждением метрологических характеристик, что делает её предпочтительным выбором для организаций, работающих по стандартам качества. Отличие DS1202Z E от более простых решений линейки — в увеличенной глубине памяти и скорости захвата 30 000 осциллограмм в секунду, что критично при поиске редких сбоев и импульсных помех. Компактный корпус DS1202Z E размерами 313 х 161 х 122 мм и массой 2,9 кг позволяет легко интегрировать прибор в стойку или перемещать между рабочими местами.

Полоса и дискретизация

Осциллограф DS1202Z E с полосой 200 МГц уверенно перекрывает потребности при отладке микроконтроллерных систем, импульсных источников питания, аудио- и видеоаппаратуры. При частоте дискретизации 1 Гвыб/с DS1202Z E выдаёт до пяти выборок на период сигнала на верхней границе полосы, гарантируя достоверное восстановление формы фронтов длительностью менее 1,8 нс. Два аналоговых канала DS1202Z E позволяют одновременно отслеживать входной и выходной сигналы усилителя, сравнивать фазу тактовых частот или анализировать дифференциальные пары с помощью математического вычитания. Высокая частота дискретизации DS1202Z E сохраняется при работе с обоими каналами, что важно для синхронных измерений без компромиссов по временному разрешению. Цифровая обработка DS1202Z E с запасом перекрывает требования к анализу сигналов в стандартах RS-232, I2C и SPI, хотя для полноценного протокольного декодирования потребуются внешние средства.

• Аналоговая полоса пропускания: 200 МГц — обеспечивает работу с гармониками до 5-й при измерении меандров частотой 40 МГц.
• Частота дискретизации: 1 Гвыб/с — гарантирует разрешение по времени 1 нс для выявления коротких импульсных помех.
• Количество аналоговых каналов: 2 — достаточно для большинства сервисных сценариев: вход/выход, управляющий/тактовый сигналы.

Память и захват

Глубина памяти 24 Мточек в осциллографе DS1202Z E — ключевой параметр, отличающий его от моделей начального уровня с памятью 1–8 Мточек. При максимальной частоте дискретизации 1 Гвыб/с DS1202Z E позволяет захватывать участки сигнала длительностью до 24 мс без прореживания, что достаточно для анализа пакетов данных в системах с медленными управляющими шинами. Скорость захвата 30 000 осциллограмм в секунду у DS1202Z E снижает вероятность пропуска редких событий, таких как кратковременные сбои питания или ложные срабатывания триггера. При работе с памятью 24 Мточек DS1202Z E предоставляет возможность масштабирования и панорамирования записанного сигнала с сохранением детализации, что упрощает поиск аномалий в длительных последовательностях. Режим накопления DS1202Z E использует всю доступную память для создания гистограмм и статистических оценок параметров сигнала без внешней обработки.

• Максимальная длина записи: 24 Мточек — позволяет фиксировать длительные процессы с высоким разрешением для последующего детального анализа.
• Скорость захвата осциллограмм: 30 000 осц/с — повышает вероятность обнаружения дефектов, проявляющихся эпизодически.
• Режим записи: сегментированная память упрощает работу с пачками импульсов, экономя ресурсы при ограниченной глубине.

Эргономика и управление

Осциллограф DS1202Z E с поверкой оснащён эргономичной панелью управления, где все основные функции выведены на отдельные кнопки и вращающиеся регуляторы. Плавные ручки вертикальной и горизонтальной развёртки DS1202Z E имеют ступенчатую фиксацию с возможностью точной подстройки, что ускоряет настройку при смене типа исследуемого устройства. На дисплее DS1202Z E отображается до 12 делений по вертикали и 10 по горизонтали, что обеспечивает хороший обзор сигнала без необходимости частого переключения масштабов. Меню DS1202Z E построено по иерархическому принципу, где каждое нажатие вызывает не более трёх подменю, сокращая время поиска нужной функции. Наличие стандартного разъёма для подключения внешнего монитора упрощает демонстрацию осциллограмм DS1202Z E при групповой работе или обучении персонала.

Назначение и поверка

Осциллограф DS1202Z E с поверкой ориентирован на применение в метрологических лабораториях, где требуется документальное подтверждение точности измерений. Наличие поверки у DS1202Z E исключает необходимость дополнительного согласования результатов с контролирующими органами и сокращает время подготовки отчётной документации. DS1202Z E подходит для диагностики электронных блоков управления, проверки целостности сигналов в цифровых трактах и оценки качества фильтрации в источниках питания. В учебных заведениях DS1202Z E с поверкой может использоваться как эталонный прибор при обучении студентов методам осциллографических измерений. При необходимости DS1202Z E допускает периодическую калибровку в аккредитованных центрах, что поддерживает его метрологический статус на протяжении всего срока службы. Вес 2,9 кг и компактные габариты DS1202Z E позволяют брать прибор с собой на выездные работы, где требуется оперативная диагностика без доступа к стационарной лаборатории. Управление DS1202Z E через встроенные интерфейсы (при их наличии в конкретной конфигурации) упрощает интеграцию в автоматизированные измерительные комплексы. По сравнению с моделью DS1054Z, осциллограф DS1202Z E предлагает вдвое большую полосу пропускания (200 МГц против 100 МГц) и четырёхкратное увеличение памяти (24 Мточек против 6 Мточек), сохраняя при этом два канала для работы. DS1202Z E выигрывает у версии DS1102Z-E по частоте дискретизации и глубине памяти, что делает его более универсальным инструментом для анализа высокочастотных и длительных процессов. Осциллограф DS1202Z E с поверкой — оптимальное решение для профессионалов, которым нужен баланс между техническими характеристиками, документальной подтверждённостью и удобством эксплуатации. Прочный корпус DS1202Z E и качественные разъёмы BNC гарантируют стабильные измерения даже при интенсивной эксплуатации в полевых условиях.

Покупка RIGOL DS1202Z E осциллограф с поверкой в BESTKIP

Купить RIGOL DS1202Z E осциллограф с поверкой можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем выбрать между DS1202Z и альтернативами на BESTKIP.
