RIGOL DS1104Z S Plus осциллограф с поверкой

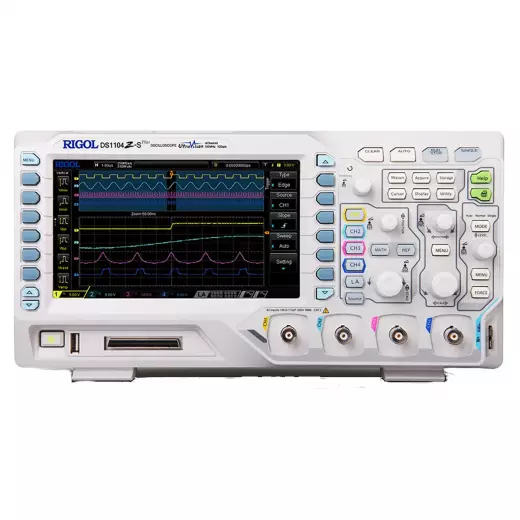

Осциллограф Rigol DS1104Z S Plus с поверкой представляет собой четырехканальный цифровой запоминающий осциллограф с полосой пропускания 100 МГц и встроенным двухканальным генератором сигналов. Частота дискретизации в реальном времени достигает 1 Гвыб/с на один канал, а максимальная глубина памяти составляет 24 Мточек, что позволяет фиксировать длительные последовательности с высоким разрешением. Модель DS1104Z S Plus оснащена пиковым детектором с захватом глитчей от 4 нс и режимом высокого разрешения 12 бит, что улучшает качество измерений в шумных условиях. Прибор ориентирован на профессиональную отладку цифровых и аналоговых схем, ремонт электроники и учебные лаборатории, где требуется анализ сигналов в диапазоне до 100 МГц. В линейке Rigol DS1000Z данная модификация является топовой по полосе пропускания, предлагая максимальную частоту 100 МГц среди четырёхканальных моделей серии.

Полоса 100 МГц и дискретизация

В DS1104Z S Plus аналоговая полоса 100 МГц и частота дискретизации 1 Гвыб/с обеспечивают надёжный захват сигналов с временами нарастания до 3,5 нс, что покрывает потребности при работе с микроконтроллерами, шинами SPI и I2C, а также импульсными источниками питания. Распределение частоты выборки зависит от числа активных каналов: при использовании одного канала доступны 1 Гвыб/с и глубина 24 Мточек, при двух каналах — 500 Мвыб/с на канал, при четырёх — 250 Мвыб/с на канал. Пиковый детектор фиксирует выбросы длительностью от 4 нс, что критично для поиска кратковременных помех в цифровых цепях.

• Полоса пропускания: 100 МГц — для анализа сигналов до 100 МГц с временем нарастания ≤3,5 нс.
• Частота дискретизации: 1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала), 250 Мвыб/с (4 канала).
• Пиковый детектор: 4 нс — фиксация глитчей и кратковременных выбросов.
• Высокое разрешение: 12 бит — улучшение соотношения сигнал/шум в режиме HiRes.

Глубина памяти и скорость захвата

Глубина памяти до 24 Мточек в одноканальном режиме позволяет сохранять длительные записи сигналов без потери временного разрешения, что важно при анализе медленных процессов и одиночных событий. При работе на четыре канала глубина памяти составляет 6 Мточек на канал, что достаточно для большинства сервисных задач. Скорость захвата осциллограмм 30 000 осц./с обеспечивает высокую вероятность обнаружения редких аномалий и сбоев, что делает DS1104Z S Plus эффективным инструментом для поиска нестабильных дефектов.

• Максимальная глубина памяти: 24 Мточек (1 канал), 12 Мточек (2 канала), 6 Мточек (4 канала).
• Скорость захвата: 30 000 осциллограмм/с — визуализация редких событий.
• Режимы памяти: выбор длины записи от 12 К до 24 Мточек в зависимости от задачи.
• Интерполяция: (sin x)/x — восстановление формы сигнала между выборками.

Встроенный двухканальный генератор

Встроенный двухканальный генератор сигналов в DS1104Z S Plus позволяет формировать тестовые воздействия без подключения внешнего оборудования, что упрощает проверку усилителей, фильтров и датчиков. Два канала генератора дают возможность создавать дифференциальные сигналы или сигналы с регулируемым фазовым сдвигом, что востребовано при отладке квадратурных модуляторов и синхронных схем. Наличие генератора делает прибор автономным решением для комплексного тестирования радиоэлектронных устройств.

• Встроенный генератор: 2 канала — для формирования синусоидальных, прямоугольных и произвольных сигналов.
• Применение: проверка АЧХ, тестирование датчиков, отладка усилителей.
• Гибкость: дифференциальные сигналы и управление фазой между каналами.

Опциональные цифровые каналы

DS1104Z S Plus поддерживает опцию MSO1000Z, которая добавляет 16 цифровых каналов для анализа логических уровней, превращая прибор в смешанный сигнальный осциллограф (MSO). В режиме работы с 8 цифровыми каналами частота дискретизации составляет 1 Гвыб/с, при использовании всех 16 каналов — 500 Мвыб/с, а глубина памяти достигает 24 Мточек и 12 Мточек соответственно. Эта возможность полезна при отладке микроконтроллерных систем, параллельных шин и цифровых интерфейсов, позволяя одновременно наблюдать аналоговые и цифровые сигналы в единой временной привязке.

• Цифровые каналы: до 16 (опция MSO1000Z) — для логического анализа.
• Частота дискретизации цифровых каналов: 1 Гвыб/с (8 каналов), 500 Мвыб/с (16 каналов).
• Глубина памяти цифровых каналов: 24 Мточек (8 каналов) / 12 Мточек (16 каналов).
• Входной импеданс: 100 кΩ ±1% || 8 пФ ±3 пФ — минимальная нагрузка на цифровые цепи.

По сравнению с моделью DS1074Z S Plus, DS1104Z S Plus имеет расширенную полосу пропускания до 100 МГц вместо 70 МГц, что позволяет анализировать сигналы с более высокими частотами и меньшими временами нарастания. В остальном приборы серии S Plus идентичны по функциональности, включая встроенный двухканальный генератор и поддержку опциональных цифровых каналов, но DS1104Z S Plus является выбором для задач, требующих запаса по полосе при работе с высокоскоростными цифровыми и аналоговыми сигналами.

Покупка RIGOL DS1104Z S Plus осциллограф с поверкой в BESTKIP

Купить RIGOL DS1104Z S Plus осциллограф с поверкой можете в BESTKIP — оформление заказа, документы для тендера, отгрузка после подтверждения.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Консультация — поможем выбрать между DS1104Z и альтернативами на BESTKIP.
