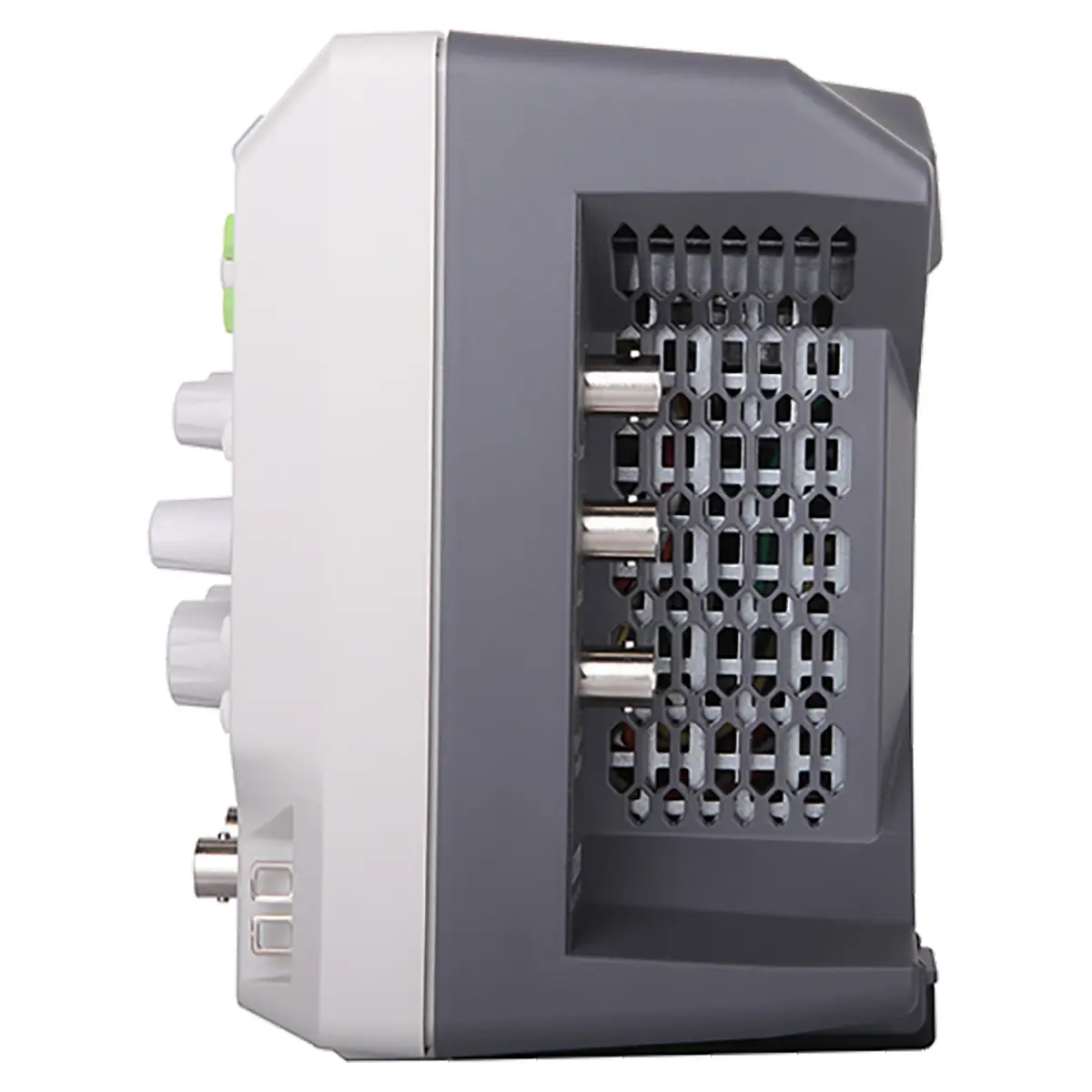

RIGOL DS1104Z Plus цифровой осциллограф

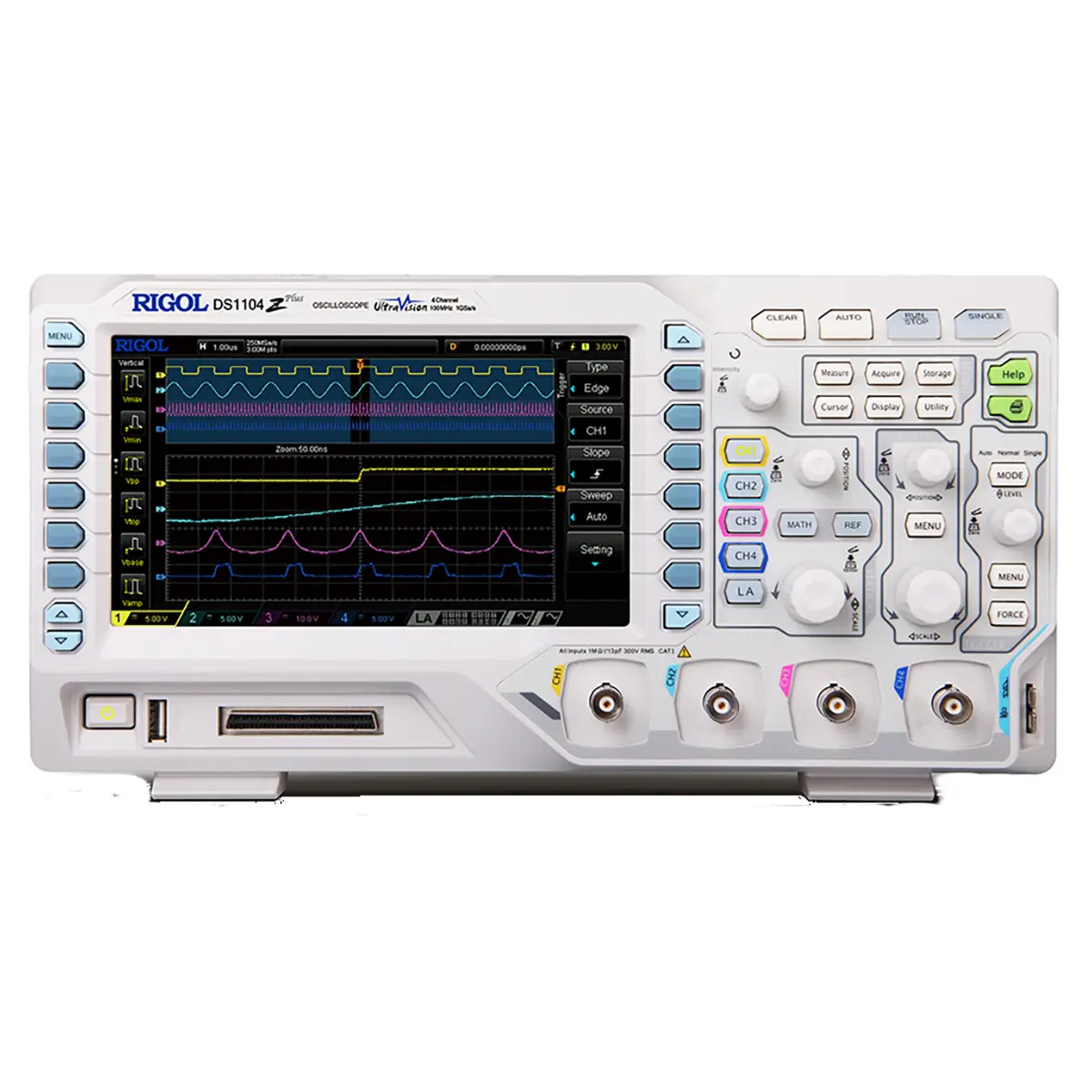

Осциллограф Rigol DS1104Z Plus представляет собой четырехканальный цифровой прибор с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 Гвыб/с при использовании одного канала. DS1104Z Plus оснащен 8-дюймовым цветным дисплеем WVGA и предлагает глубину памяти до 24 миллионов точек на канал, что значительно превосходит возможности многих осциллографов начального уровня. Эта модель ориентирована на инженерные лаборатории, сервисные центры и учебные заведения, где требуется одновременный анализ до четырех сигналов при отладке сложных цифровых и аналоговых устройств. DS1104Z Plus отличается от базовой модели DS1054Z увеличенной полосой пропускания до 100 МГц, что делает его предпочтительным выбором для работы с более высокочастотными сигналами.

Глубина памяти и частота дискретизации

Осциллограф DS1104Z Plus обеспечивает частоту дискретизации до 1 Гвыб/с при использовании одного канала, 500 Мвыб/с для двух каналов и 250 Мвыб/с для четырех каналов. Глубина памяти для аналоговых каналов составляет до 24 миллионов точек при использовании одного канала, 12 миллионов для двух каналов и 6 миллионов для четырех каналов, что позволяет записывать длительные последовательности сигналов с высоким разрешением. Для цифровых каналов (опционально) доступна глубина памяти до 24 миллионов точек для 8 каналов и 12 миллионов для 16 каналов.

• Максимальная частота дискретизации: 1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала), 250 Мвыб/с (4 канала).
• Глубина памяти (аналоговые каналы): до 24 млн точек (1 канал), 12 млн точек (2 канала), 6 млн точек (4 канала).
• Время нарастания: ≤3,5 нс (типичное), что обеспечивает точное воспроизведение быстрых фронтов сигналов.
• Интерполяция: (sin x)/x для точной реконструкции формы сигнала между точками выборки.

Четыре аналоговых канала

Осциллограф DS1104Z Plus оснащен четырьмя аналоговыми входными каналами, что позволяет одновременно отслеживать до четырех сигналов в сложных схемах, например, при анализе шин I2C, SPI или при сравнении выходных сигналов в многоканальных источниках питания. Вертикальное разрешение составляет 8 бит, а чувствительность по вертикали регулируется от 1 мВ/дел до 10 В/дел, что охватывает широкий диапазон сигналов — от слабых датчиковых до силовых цепей.

• Количество каналов: 4 аналоговых входа, а также поддержка опциональных цифровых каналов (до 16).
• Чувствительность по вертикали: от 1 мВ/дел до 10 В/дел, с диапазоном смещения ±2 В (до 499 мВ/дел) и ±100 В (от 500 мВ/дел).
• Входной импеданс: 1 МОм ±1% || 15 пФ ±3 пФ, совместим со стандартными пробниками.
• Максимальное входное напряжение: 300 Вскз CAT I, 100 Вскз CAT II с переходным перенапряжением до 1000 Вп-п.

Мощная система триггера

Модель DS1104Z Plus оснащена расширенной системой триггера, включающей типы по фронту, по импульсу, по длительности, по видео, по истечении времени, по длительности события, по шаблону и по задержке. Чувствительность триггера достигает 0,5 деления при частоте до 100 МГц, что позволяет уверенно фиксировать даже слабые сигналы. Диапазон удержания триггера составляет от 8 нс до 10 с, а режим подавления шума улучшает стабильность запуска в условиях помех.

• Типы триггера: по фронту (нарастающий, спадающий, оба), по длительности импульса, по видео, по истечении времени, по длительности события, по шаблону, по задержке.
• Чувствительность внутреннего триггера: 0,5 дел (≥5 мВ/дел) до 100 МГц, 0,8 дел (≥5 мВ/дел) до 100 МГц при включенном подавлении шума.
• Диапазон удержания: от 8 нс до 10 с, что позволяет настраивать условия запуска для различных типов сигналов.
• Внешний триггер: чувствительность 500 мВ пик-пик (0-100 МГц), входной импеданс 1 МОм ±1% || 15 пФ ±3 пФ.

Расширенные возможности анализа

Цифровой осциллограф DS1104Z Plus предлагает широкий набор инструментов для анализа сигналов, включая математические операции (A+B, A-B, A×B, A/B, FFT) с возможностью отображения до двух математических функций одновременно. Автоматические измерения включают до 31 параметра, таких как Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Overshoot, Preshoot, среднее, среднеквадратичное, частота, период, время нарастания и спада, скважность и многие другие. DS1104Z Plus также поддерживает функции маски (шаблонного тестирования), записи и воспроизведения波形, а также режим гистограммы для анализа распределения сигналов во времени.

• Автоматические измерения: 31 тип, включая напряжение, время, частоту и параметры импульсов.
• Математические операции: A+B, A-B, A×B, A/B, FFT (с окнами Хэмминга, Ханна, прямоугольным, Блэкмана-Харриса, с плоской вершиной и треугольным).
• Тест «Годен/Не годен»: сравнение сигнала с маской с возможностью остановки захвата, звукового сигнала и сохранения результатов.
• Режим записи и воспроизведения: до 60 000 кадров для анализа редких событий и переходных процессов.

В линейке Rigol DS1000Z модель DS1104Z Plus занимает позицию четырехканального осциллографа с полосой 100 МГц, обеспечивая баланс между производительностью и стоимостью. По сравнению с моделью DS1054Z (полоса 50 МГц), DS1104Z Plus предлагает более высокую полосу пропускания, что делает его подходящим для работы с современными цифровыми интерфейсами и микроконтроллерами. От модели DS1074Z (70 МГц) он отличается расширенной полосой пропускания до 100 МГц, что критично при отладке высокоскоростных схем, таких как DDR-память или высокочастотные прецизионные источники сигналов.
