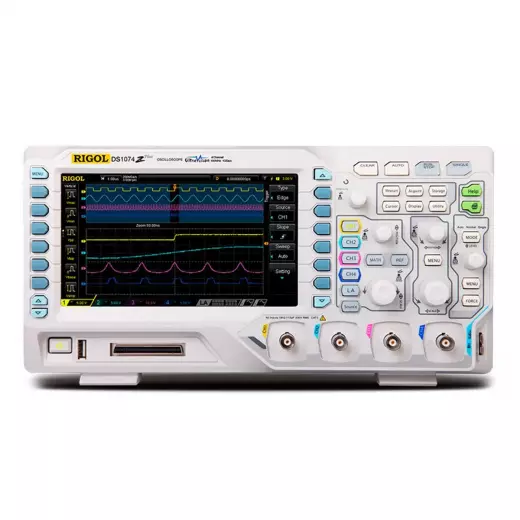

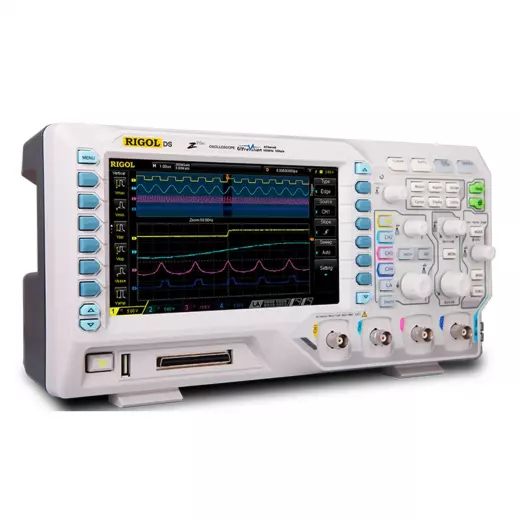

RIGOL DS1074Z-S Plus цифровой осциллограф

Осциллограф RIGOL DS1074Z-S Plus представляет собой четырёхканальную цифровую модель с аналоговой полосой пропускания 70 МГц, частотой дискретизации до 1 Гвыб/с и максимальной длиной записи 24 Мточек. Данный прибор занимает особое место в серии 1000Z благодаря наличию встроенного двухканального генератора сигналов, что превращает его из средства наблюдения в полноценную тестовую станцию. Модель DS1074Z-S ориентирована на инженеров по сервису, разработчиков встраиваемых систем и сотрудников лабораторий, которым требуются расширенные возможности анализа при ограниченном бюджете. В отличие от младших версий, DS1074Z-S уже включает функцию генератора, а поддержка опционального 16-канального логического анализатора делает его универсальным инструментом для смешанных сигналов.

Полоса пропускания и дискретизация

Осциллограф DS1074Z-S имеет аналоговую полосу пропускания 70 МГц, чего достаточно для решения подавляющего большинства задач в области ремонта бытовой техники, отладки блоков питания, автомобильной электроники и работы с низкочастотными датчиками. Реальная частота дискретизации зависит от числа задействованных каналов и составляет:

• 1 Гвыб/с при использовании одного канала — максимальная производительность АЦП для исследования высокочастотных процессов;
• 500 Мвыб/с при работе на двух каналах — оптимальный баланс для сравнения сигналов;
• 250 Мвыб/с при одновременном использовании четырёх каналов.

Такая архитектура характерна для бюджетных приборов, однако даже при четырёх включенных каналах частота дискретизации остаётся приемлемой для сигналов в полосе до 70 МГц. Важно отметить, что DS1074Z-S поддерживает режим интерполяции sin(x)/x, что улучшает визуализацию синусоидальных сигналов на пределе полосы пропускания.

Глубина памяти и скорость захвата

Одним из ключевых преимуществ DS1074Z-S является максимальная длина записи до 24 Мточек при работе на одном канале. Для двух каналов память сокращается до 12 Мточек, для четырёх — до 6 Мточек на канал. Такой объём позволяет исследовать длительные процессы с высоким разрешением, например, анализировать переходные процессы в импульсных источниках питания или захватывать пакетные передачи данных. Прибор способен отображать до 30 000 осциллограмм в секунду, что даёт высокую вероятность захвата редких событий и артефактов. Эта функция особенно полезна при отладке цифровых шин и поиске случайных сбоев, которые могут остаться незамеченными на осциллографах с меньшей скоростью обновления.

Четыре канала и опциональная MSO

Осциллограф DS1074Z-S оснащён четырьмя аналоговыми каналами, что является редкостью для приборов начального и среднего ценового сегмента. Это позволяет одновременно контролировать четыре точки схемы — например, вход и выход двух разных каскадов усилителя или шины питания с несколькими нагрузками. Помимо аналоговых каналов, в DS1074Z-S предусмотрена поддержка 16 цифровых каналов при активации опции MSO1000Z. Для этого необходимо приобрести соответствующий пробник, после чего осциллограф превращается в полноценный анализатор смешанных сигналов. Такая гибкость делает DS1074Z-S идеальным выбором для учебных лабораторий и мастерских, где один прибор должен закрывать широкий спектр задач — от классических измерений до начального знакомства с цифровой логикой.

Встроенный генератор и эргономика

Главное отличие DS1074Z-S от базовой модели DS1074Z — наличие встроенного двухканального генератора сигналов произвольной формы. Это не просто генератор синуса и меандра, а полноценный источник для тестирования схем, позволяющий подавать сигналы на вход исследуемого устройства без использования внешнего оборудования. С ним можно проверять частотные характеристики фильтров, снимать АЧХ усилителей и имитировать сигналы датчиков. Физические параметры прибора — масса 3,2 кг и габариты 313 х 161 х 122 мм — делают DS1074Z-S относительно компактным для настольного осциллографа с таким функционалом. Прибор комплектуется стандартными пассивными щупами с коэффициентом деления 1x/10x, а управление реализовано через интуитивно понятный интерфейс на основе клавиш и энкодеров с обратной связью.

В линейке Rigol 1000Z модель DS1074Z-S является прямым развитием DS1054Z и DS1074Z. Если сравнивать с DS1054Z (полоса 50 МГц), то DS1074Z-S предлагает более высокую полосу пропускания (70 МГц) и, что важнее, интеграцию двухканального генератора, который в младшей модели отсутствует. По сравнению с DS1074Z, версия «S» отличается именно наличием этого генератора, что делает её предпочтительным выбором для тех, кто не хочет приобретать отдельный внешний источник сигнала. По остальным параметрам — дискретизация, память, количество каналов и скорость захвата — модели идентичны, поэтому выбор между ними обычно сводится к необходимости встроенного генератора.
