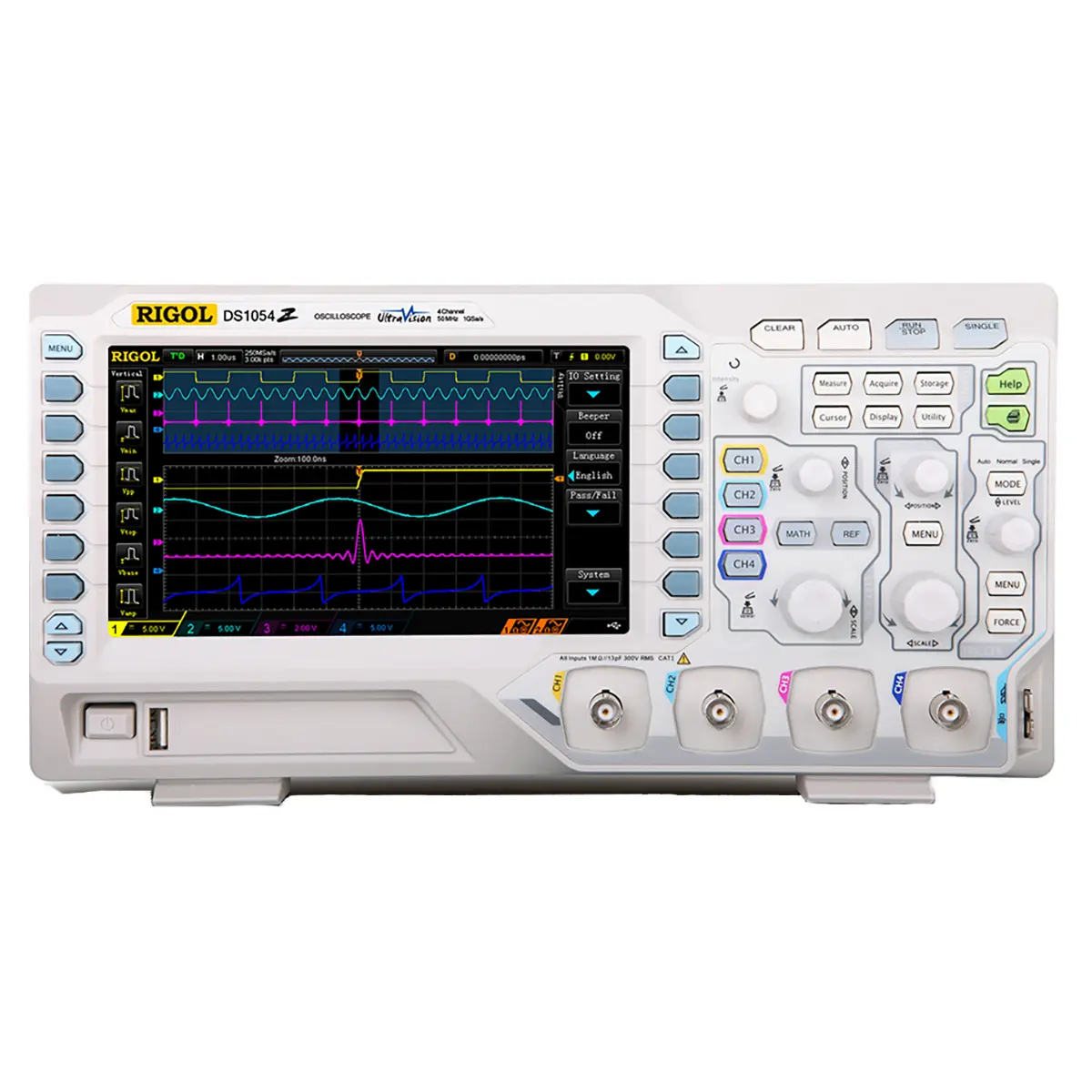

RIGOL DS1054Z цифровой осциллограф

Осциллограф Rigol DS1054Z представляет собой четырехканальный цифровой запоминающий осциллограф с полосой пропускания 50 МГц, частотой дискретизации 1 Гвыб/с и режимом «высокое разрешение» до 12 бит, являющийся одной из самых популярных моделей для образовательных и сервисных задач. Модель DS1054Z сочетает в себе четыре аналоговых канала и глубокую память до 24 Мточек на один канал, что позволяет анализировать одновременно несколько сигналов с высокой детализацией. Осциллограф DS1054Z оснащен пиковым детектором с захватом глитчей длительностью 4 нс и скоростью захвата 30 000 осциллограмм в секунду, что делает его эффективным инструментом для поиска кратковременных выбросов. Прибор имеет компактные габариты, а его интерфейс включает USB-порты для связи с ПК и работы с внешними накопителями. В данной карточке подробно рассмотрены ключевые параметры модели DS1054Z, её практическое применение и позиционирование в линейке осциллографов Rigol.

Четыре канала и полоса

Осциллограф DS1054Z оснащен четырьмя независимыми аналоговыми каналами, каждый из которых имеет полосу пропускания 50 МГц, что позволяет одновременно контролировать до четырех точек электрической схемы. Четыре канала — ключевое преимущество модели, отличающее её от двухканальных версий серии DS1000Z-E, и делает прибор незаменимым при анализе сложных цифровых систем, контроллеров и многофазных преобразователей. Полоса 50 МГц покрывает большинство задач по ремонту и отладке бытовой электроники, микроконтроллерных устройств и источников питания, обеспечивая корректное измерение периодических и однократных сигналов в этом диапазоне. Время нарастания не превышает 7 нс, что позволяет оценивать длительность фронтов импульсов с достаточной точностью для большинства практических применений. Частота дискретизации в реальном времени достигает 1 Гвыб/с при использовании одного канала, 500 Мвыб/с для двух каналов и 250 Мвыб/с при работе со всеми четырьмя каналами, обеспечивая баланс между числом активных входов и разрешением по времени.

• Количество каналов: 4 аналоговых — для одновременного сравнения сигналов в многоканальных схемах.
• Полоса пропускания: 50 МГц (периодический и однократный сигналы).
• Частота дискретизации: 1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала), 250 Мвыб/с (4 канала).
• Время нарастания: ≤ 7 нс — для измерений быстрых переходов в цифровых цепях.

Память и скорость захвата

Осциллограф DS1054Z имеет настраиваемую глубину памяти до 24 Мточек для одного канала, 12 Мточек для двух каналов и 6 Мточек для четырех каналов, что позволяет захватывать длительные фрагменты сигналов с сохранением высокого разрешения. Пользователь может выбирать глубину записи из фиксированных значений (Авто, 12 К, 120 К, 1,2 М, 12 М, 24 М для одного канала), адаптируя объем памяти под конкретную измерительную задачу. Скорость захвата осциллограмм составляет 30 000 осц./с, что обеспечивает высокую плотность отображения и увеличивает вероятность обнаружения редких событий. Режим пикового детектора фиксирует выбросы длительностью от 4 нс, а режим высокого разрешения (12 бит) позволяет снизить уровень шума и улучшить точность измерений на медленных развертках.

• Макс. глубина записи: 24 Мточек (1 канал), 12 Мточек (2 канала), 6 Мточек (4 канала).
• Скорость захвата: 30 000 осц./с — для визуализации редких событий.
• Пиковый детектор: захват глитчей от 4 нс — фиксация коротких импульсов.
• Режим высокого разрешения: 12 бит — улучшает отношение сигнал/шум.

Управление и измерение

Осциллограф DS1054Z поддерживает широкий набор режимов горизонтальной развертки: Y-T, X-Y, самописец (SCAN) и режим задержки, что покрывает большинство сценариев от наблюдения периодических сигналов до анализа фазовых сдвигов и медленно меняющихся процессов. Диапазон временной развертки составляет от 5 нс/дел до 50 с/дел с шагом 1–2–5, а погрешность временной базы не превышает ±25 ppm, обеспечивая высокую стабильность измерений. В режиме X-Y осциллограф DS1054Z позволяет визуализировать линиатуру, частотные характеристики и фазовые соотношения между двумя сигналами. Система триггеров включает режим по фронту, по видео и по импульсу, что дает возможность запускать захват при наступлении заданных условий. Все режимы управляются через интуитивное меню на дисплее с четкой навигацией по параметрам.

• Режимы развертки: Y-T, X-Y, SCAN (самописец), задержка — для различных типов измерений.
• Диапазон развертки: от 5 нс/дел до 50 с/дел — широчайший охват временных масштабов.
• Погрешность временной базы: ≤ ±25 ppm — стабильность длительных измерений.
• Режим X-Y: для анализа фазовых сдвигов и векторных диаграмм.

Портативность и условия работы

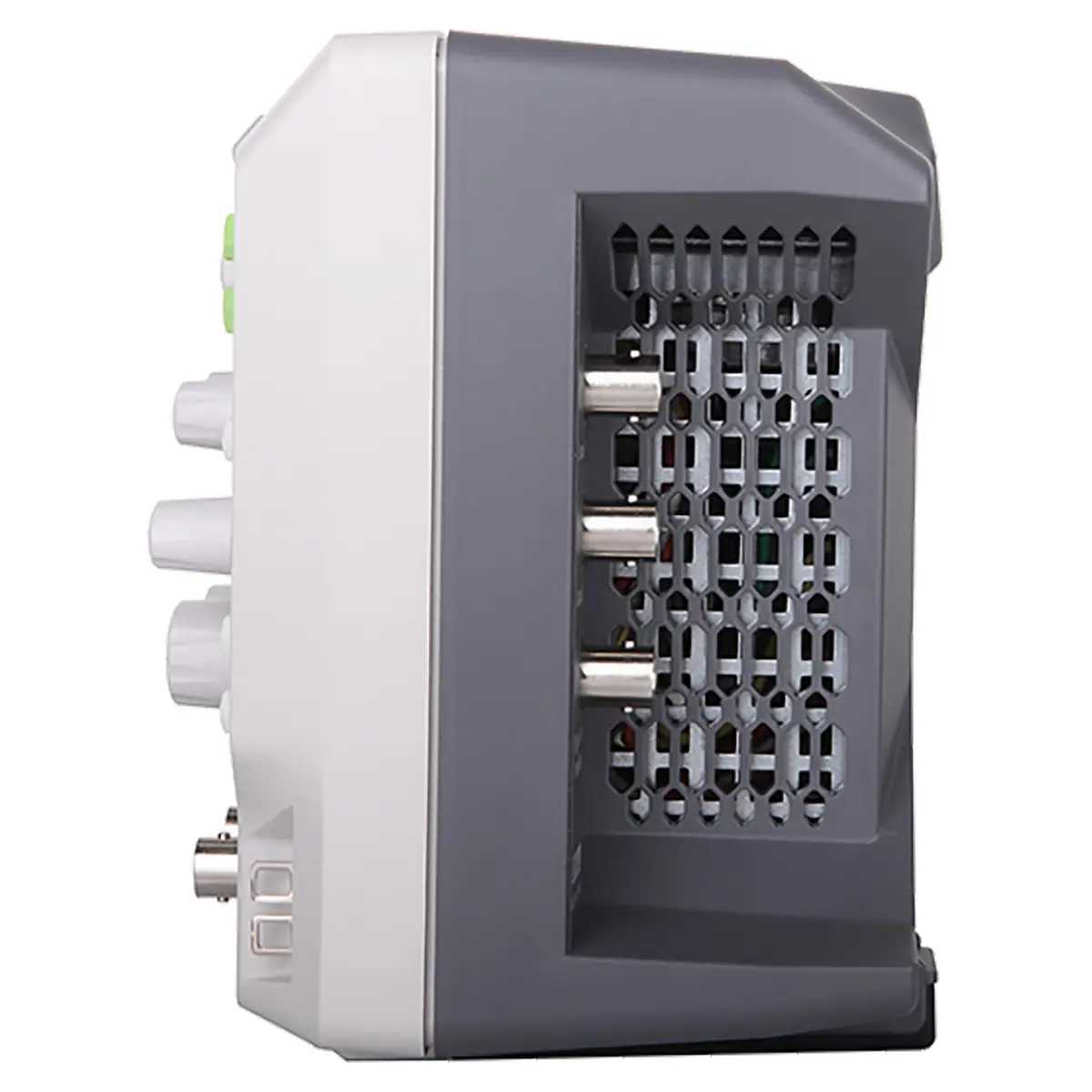

Осциллограф DS1054Z выполнен в компактном корпусе, что позволяет использовать его в стесненных лабораторных условиях и при необходимости перемещать между рабочими станциями. Входной импеданс составляет 1 МОм ± 1% с емкостью 15 пФ, что совместимо с большинством стандартных пассивных щупов, включая комплектные пробники с коэффициентом деления до 1000х. Максимальное входное напряжение ограничено 300 В скз (CAT I) и 100 В скз (CAT II) с допустимым переходным перенапряжением до 1000 Вп-п, что обеспечивает защиту от перегрузок при измерении в силовых цепях. Интерфейс USB Host на передней панели позволяет сохранять скриншоты и настройки на внешний носитель, а USB Device обеспечивает управление осциллографом через ПК. При необходимости прибор может быть поверен в аккредитованной лаборатории для подтверждения метрологических характеристик.

• Входной импеданс: 1 МОм ± 1% || 15 пФ — стандарт для большинства щупов.
• Максимальное входное напряжение: 300 В скз CAT I, 100 В скз CAT II — безопасность при измерениях.
• Интерфейсы: USB Host (флеш-накопитель) и USB Device (ПК).
• Учет ослабления пробников: 0,01х–1000х — гибкость работы с различными типами щупов.

В сравнении с двухканальными моделями DS1102Z-E и DS1202Z-E, осциллограф DS1054Z выигрывает за счет четырех каналов, что критично при отладке цифровых интерфейсов (I2C, SPI) и анализе работы многофункциональных контроллеров. При этом полоса пропускания 50 МГц ниже, чем у DS1102Z-E (100 МГц) и DS1202Z-E (200 МГц), что делает DS1054Z более подходящим для частот до 50 МГц, но с преимуществом в количестве одновременно наблюдаемых сигналов. Модель DS1054Z также предлагает режим высокого разрешения 12 бит, недоступный в версиях Z-E. Таким образом, выбор между DS1054Z и другими моделями серии сводится к компромиссу между полосой пропускания и числом каналов: DS1054Z — оптимальный выбор для многоканального анализа в диапазоне до 50 МГц.
