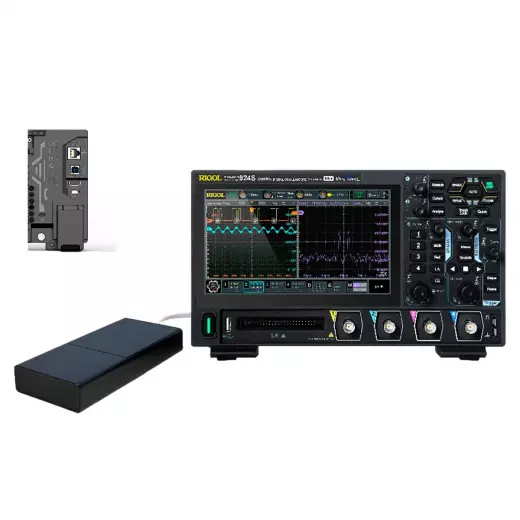

RIGOL DHO914S цифровой осциллограф

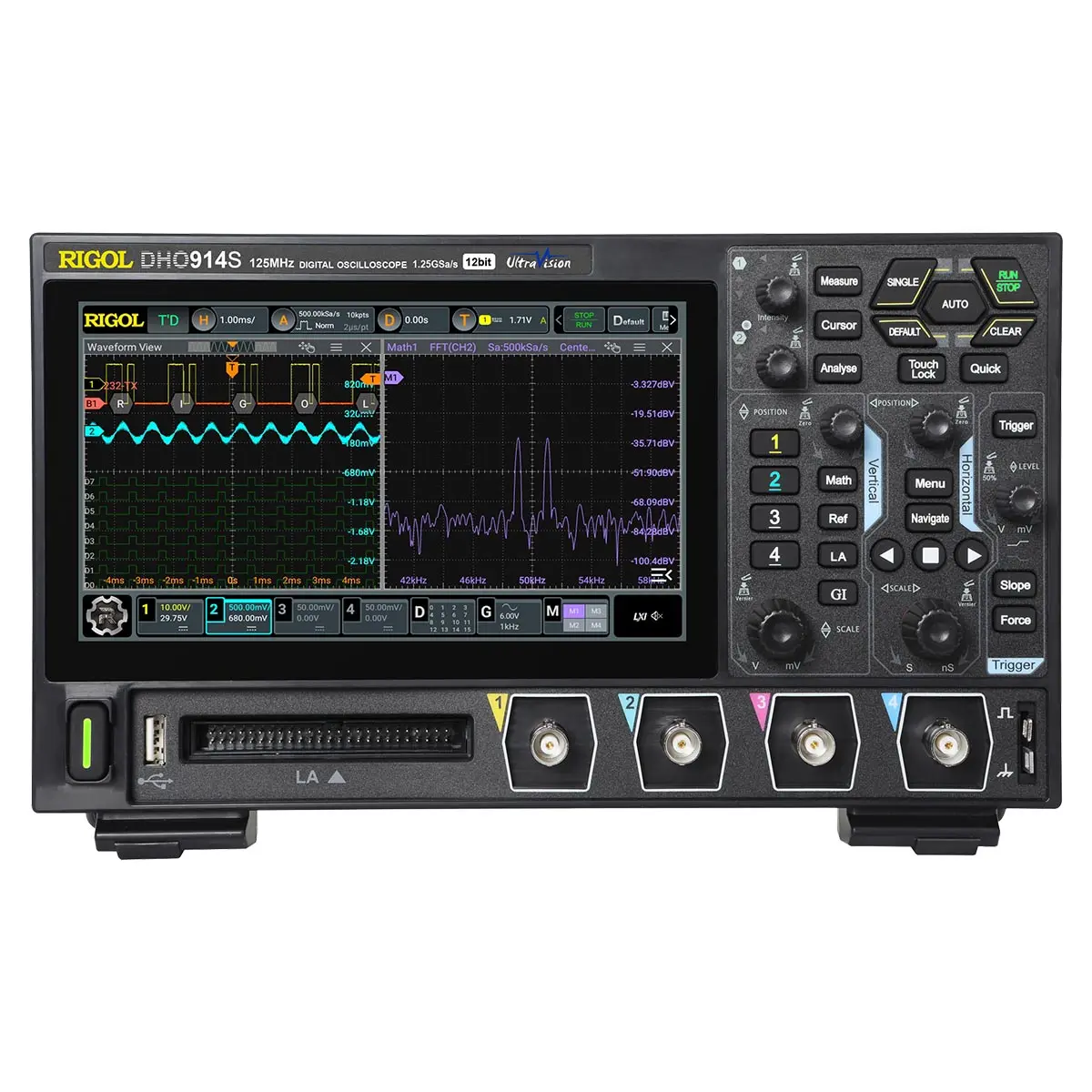

Осциллограф RIGOL DHO914S представляет собой четырёхканальную цифровую модель с полосой пропускания 125 МГц и максимальной частотой дискретизации 1,25 Гвыб/с, оснащённую 12-битным вертикальным разрешением и 7-дюймовым емкостным сенсорным экраном. Этот прибор выделяется в серии HDO9000 не только высокой скоростью захвата до 1 000 000 осц/с в режиме Ultra Acquire, но и наличием встроенного генератора сигналов произвольной формы, что делает его комплексным решением для лабораторных и сервисных задач. Модель DHO914S ориентирована на инженеров-разработчиков, работающих с цифровыми и аналоговыми сигналами средней частоты, а также на специалистов по ремонту сложной электроники, где требуется высокое разрешение и глубокая память. Ключевое преимущество DHO914S перед младшими версиями — 12-битный АЦП, обеспечивающий детализацию сигналов на уровне 0,025% от полной шкалы, и аппаратная поддержка декодирования последовательных протоколов без необходимости покупки отдельных опций.

Полоса и дискретизация

Осциллограф DHO914S обеспечивает аналоговую полосу пропускания 125 МГц по уровню -3 дБ при входном сопротивлении 1 МОм, что позволяет исследовать сигналы с временем нарастания не более 2,8 нс. Максимальная частота дискретизации в реальном времени составляет 1,25 Гвыб/с при использовании одного канала, 625 Мвыб/с для двух каналов и 312,5 Мвыб/с при работе на всех четырёх каналах. Такой запас по частоте гарантирует корректное восстановление сигналов вплоть до пределов полосы благодаря интерполяции, а пиковый детектор способен фиксировать выбросы длительностью от 1,6 нс. Прибор поддерживает ограничение полосы 20 МГц, что полезно при измерении сигналов с сильной высокочастотной помехой — фильтр можно активировать независимо для каждого канала.

Глубина памяти и скорость захвата

Максимальная глубина памяти DHO914S достигает 50 млн точек на один аналоговый канал, 25 млн точек для двух каналов и 10 млн точек для четырёх каналов. Такой объём позволяет записывать длительные процессы с высоким разрешением, что критично при анализе переходных процессов в источниках питания или исследовании пакетных цифровых протоколов. В режиме Ultra Acquire прибор способен отображать до 1 000 000 осциллограмм в секунду, обеспечивая практически мгновенную реакцию на редкие события; в векторном режиме скорость захвата составляет 30 000 осц/с, что всё равно превосходит многие приборы аналогичного класса. Режим аппаратной записи и воспроизведения в реальном времени позволяет сохранять до 500 000 кадров на одном канале, что делает DHO914S незаменимым для поиска нестабильных сбоев и редко возникающих ошибок.

12-битное разрешение и измерения

Ключевая особенность DHO914S — вертикальное разрешение 12 бит, что в 16 раз выше по сравнению с обычными 8-битными осциллографами. Это даёт возможность различать сигналы с амплитудой до 200 мкВ/дел при динамическом диапазоне ±4 деления, что особенно важно при измерении малых сигналов на фоне шума, например, при анализе пульсаций в импульсных преобразователях или сигналов датчиков. Вертикальная чувствительность регулируется от 200 мкВ/дел до 10 В/дел, а смещение по постоянному току компенсируется в широких пределах — до ±100 В при коэффициенте развёртки более 2,75 В/дел. Прибор поддерживает 41 вид автоматических измерений, включая параметры времени, амплитуды, фронтов, длительности и задержки; на экране одновременно отображается до 10 параметров с возможностью выбора источника для каждого измерения из четырёх аналоговых каналов или четырёх математических каналов.

Генератор и триггерные возможности

Модель DHO914S включает в себя встроенный генератор сигналов произвольной формы с частотой дискретизации 156 Мвыб/с и вертикальным разрешением 14 бит, максимальная выходная частота составляет 25 МГц. Генератор формирует синусоидальные, меандровые, пилообразные, шумовые и произвольные сигналы, что позволяет использовать прибор для тестирования усилителей, фильтров и цепей обратной связи без внешнего оборудования. Система запуска DHO914S предлагает более 15 типов триггера, включая запуск по фронту, импульсу, длительности, тайм-ауту, ранту, окну, задержке и настройке/удержанию, а также триггеры по последовательным протоколам RS232/UART, I2C, SPI, CAN и LIN, что делает прибор мощным инструментом для отладки цифровых шин. Встроенные функции поиска и навигации позволяют быстро находить события по заданным критериям и перемещаться по сохранённым кадрам, а тест «Годен/Не годен» с визуальной маской автоматизирует контроль качества на производственных линиях.

В линейке Rigol DHO900 модель DHO914S является промежуточным звеном между базовой DHO914 (без генератора) и старшей DHO924S с полосой 250 МГц. По сравнению с DHO914, версия «S» дополнительно оснащена встроенным генератором сигналов, что расширяет её применение в лабораторных условиях, где не всегда есть отдельный источник сигналов. От модели DHO924S она отличается полосой пропускания (125 МГц против 250 МГц) и максимальной частотой дискретизации при четырёх каналах (312,5 Мвыб/с против 625 Мвыб/с), что делает выбор между ними вопросом необходимой частоты исследуемых сигналов. Все модели серии объединяют 12-битное разрешение, глубокая память до 50 млн точек и поддержка 16 цифровых каналов, однако только версия DHO914S предлагает оптимальный баланс между ценой, полосой и наличием генератора для большинства лабораторных и сервисных задач.
