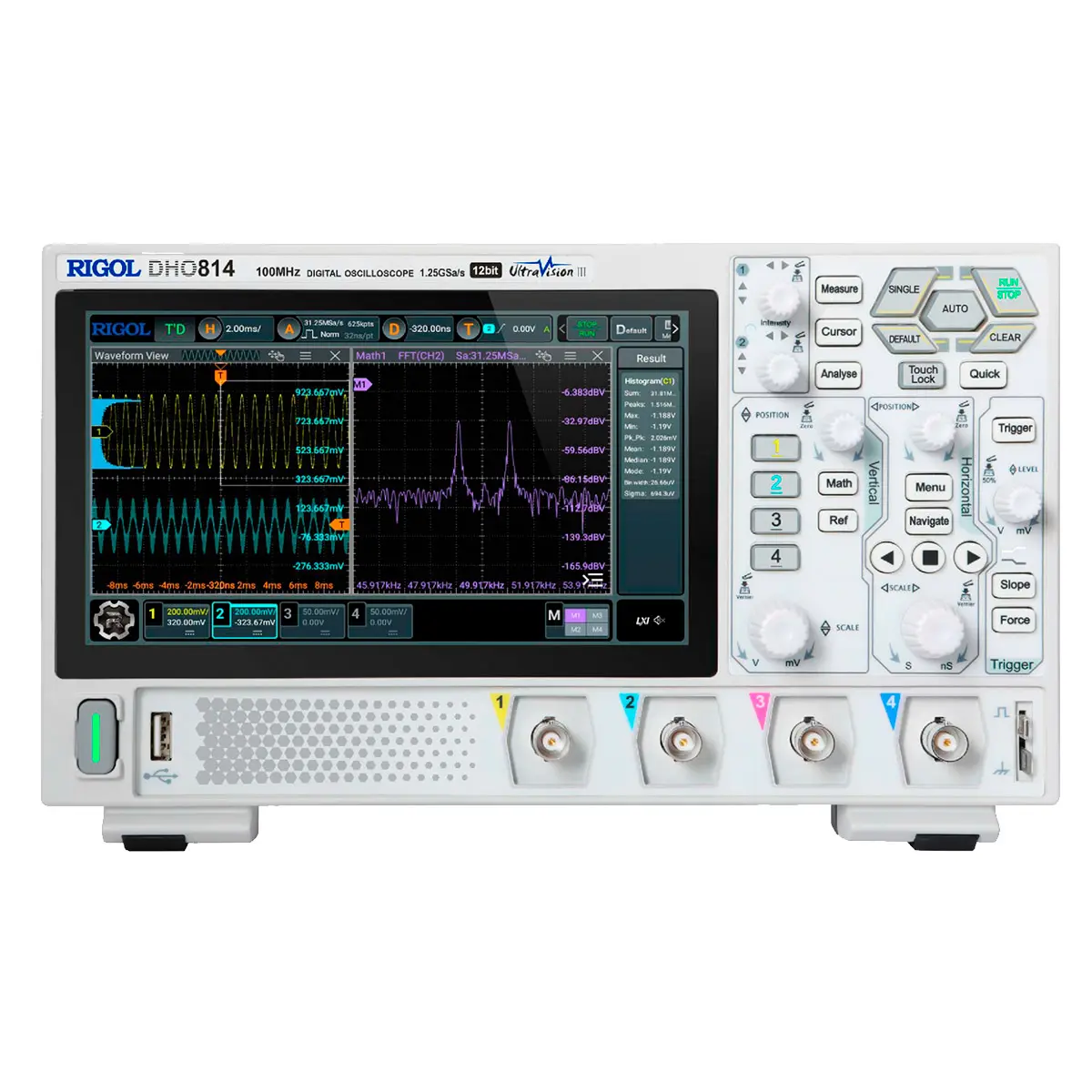

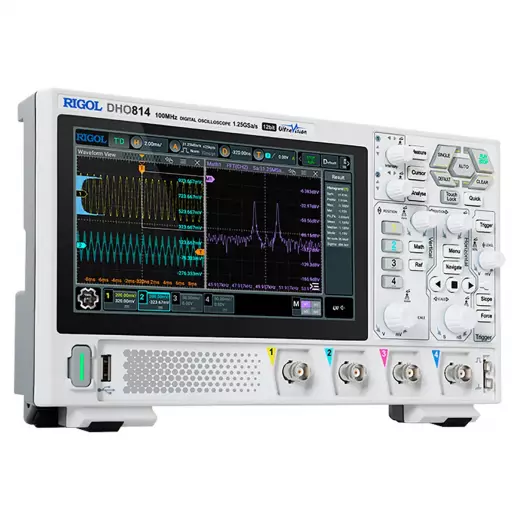

RIGOL DHO814 цифровой осциллограф

Осциллограф Rigol DHO814 представляет собой четырёхканальный цифровой осциллограф нового поколения с полосой пропускания 100 МГц, частотой дискретизации до 1,25 Гвыб/с и уникальным вертикальным разрешением 12 бит. Эта модель, построенная на шестиядерном процессоре Cortex-A72 с тактовой частотой 1,8 ГГц и операционной системой Android, предназначена для широкого спектра задач: от сервисного обслуживания и ремонта бытовой электроники до учебных лабораторий и отладки встраиваемых систем на базе микроконтроллеров. В линейке Rigol DHO800 прибор DHO814 занимает позицию топ-модели с максимальной для серии полосой пропускания 100 МГц и наибольшей глубиной памяти, что выгодно отличает его от младших версий с полосой 50–70 МГц. Компактные размеры 265,35 х 161,75 х 77,38 мм и масса всего 1,78 кг в сочетании с сенсорным 7-дюймовым дисплеем и мультитач-управлением делают его удобным как для стационарной работы, так и для выездного обслуживания. Высокая скорость захвата сигнала до 1 000 000 осциллограмм/с и аппаратная запись до 500 000 кадров обеспечивают исключительную производительность при поиске редких событий и аномалий.

12-битное вертикальное разрешение

Ключевое преимущество осциллографа DHO814 — вертикальное разрешение 12 бит, что в 16 раз выше, чем у традиционных 8-битных осциллографов. Это позволяет различать уровни сигнала с точностью до 1/4096 от полной шкалы, что критически важно при измерении малых сигналов на фоне больших постоянных составляющих, анализе пульсаций источников питания и исследовании шумовых характеристик датчиков. Высокое разрешение дополняется широким динамическим диапазоном ±4 деления и чувствительностью по вертикали от 500 мкВ/дел до 10 В/дел, что охватывает сигналы от микровольтовых уровней до десятков вольт. Относительная погрешность усиления по постоянному току составляет ±1% от всей шкалы при чувствительности более 5 мВ/дел и ±2% при ≤5 мВ/дел, что гарантирует высокую достоверность амплитудных измерений.

• Вертикальное разрешение: 12 бит — обеспечивает точность измерения амплитуд до 0,024% от полной шкалы, что эквивалентно разрешению 4096 уровней.
• Чувствительность по вертикали: 500 мкВ/дел – 10 В/дел — позволяет работать с сигналами от единиц микровольт до десятков вольт без внешних аттенюаторов.
• Динамический диапазон: ±4 деления — гарантирует линейность измерений в широком диапазоне амплитуд без клиппинга сигнала.
• Погрешность усиления: ±1% (≥5 мВ/дел) — обеспечивает высокую точность для большинства задач сервисного обслуживания и лабораторных измерений.

Четыре канала и 100 МГц полосы

Четыре аналоговых канала осциллографа DHO814 с полосой пропускания 100 МГц (по уровню -3 дБ при входном сопротивлении 1 МОм) позволяют одновременно анализировать до четырёх сигналов, что необходимо при отладке многофазных систем питания, анализе шин данных (I2C, SPI, UART) и исследовании цифровых интерфейсов. Расчётное время нарастания переходной характеристики ≤3,5 нс (10%–90%) обеспечивает достоверное воспроизведение фронтов сигналов с длительностью менее 3 нс, что покрывает потребности большинства приложений с тактовыми частотами до 50 МГц. Входное сопротивление 1 МОм ±1% и ёмкость 15 пФ ±3 пФ минимизируют влияние на измеряемую цепь, а возможность ограничения полосы пропускания до 20 МГц для каждого канала позволяет снизить уровень высокочастотных шумов при измерении низкочастотных сигналов.

• Полоса пропускания: 100 МГц (-3 дБ) — гарантирует точность измерения сигналов с частотой до 70 МГц с погрешностью менее 5%.
• Количество каналов: 4 аналоговых входа — обеспечивают синхронный захват четырёх сигналов, что критично для анализа дифференциальных пар и многофазных систем.
• Время нарастания: ≤3,5 нс — позволяет фиксировать быстро нарастающие фронты в цифровых и импульсных схемах.
• Ограничение полосы: 20 МГц (выбор для каждого канала) — помогает подавлять высокочастотные помехи и шумы в низкочастотных измерениях.

Глубина памяти 25 Мточек и частота дискретизации 1,25 Гвыб/с

Максимальная глубина памяти осциллографа DHO814 достигает 25 млн точек при работе с одним каналом и 10 млн точек при двух каналах, что позволяет захватывать длительные последовательности сигналов с высоким временным разрешением. При частоте дискретизации 1,25 Гвыб/с (в одноканальном режиме) шаг дискретизации составляет 800 пс, что в 12,5 раз превышает требования теоремы Котельникова для полосы 100 МГц и гарантирует достоверное восстановление формы сигнала. При использовании всех четырёх каналов частота дискретизации составляет 312,5 Мвыб/с, а глубина памяти — 1 млн точек на канал, что достаточно для большинства задач синхронного анализа. Режим пикового детектора позволяет захватывать глитчи длительностью от 1,6 нс, что критически важно при поиске коротких импульсных помех.

• Частота дискретизации (1 канал): 1,25 Гвыб/с — обеспечивает шаг по времени 800 пс и 12-кратный запас для сигналов до 100 МГц.
• Глубина памяти (1 канал): 25 млн точек — позволяет захватывать до 20 мс сигнала при частоте 1,25 Гвыб/с.
• Частота дискретизации (4 канала): 312,5 Мвыб/с — достаточна для многоканального анализа с трёхкратным запасом по частоте Найквиста.
• Пиковый детектор: захват глитчей от 1,6 нс — позволяет фиксировать короткие импульсные помехи даже при медленной развёртке.

Скорость захвата 1 000 000 осц/с

Максимальная скорость захвата осциллограмм осциллографа DHO814 достигает 1 000 000 форм/с в режиме Ultra Acquire Mode, что является выдающимся показателем для приборов данного класса. Такая производительность снижает «слепое время» между захватами до менее 1 мкс, что позволяет обнаруживать редкие события и аномалии с высокой вероятностью — вплоть до единичных выбросов длительностью в несколько наносекунд. Аппаратная запись и воспроизведение сигналов в реальном времени поддерживают до 500 000 кадров в одноканальном режиме, что даёт возможность прокручивать историю захватов и анализировать динамику изменения сигнала во времени. Векторный режим (Vector Mode) с частотой 30 000 осц/с обеспечивает оптимальное сочетание производительности и качества визуализации для повседневных измерений.

• Скорость захвата (Ultra Acquire): 1 000 000 осц/с — практически исключает пропуск редких событий и аномалий.
• Аппаратная запись: до 500 000 кадров — позволяет сохранять длительные истории сигналов для последующего анализа.
• Скорость захвата (Vector Mode): 30 000 осц/с — баланс между скоростью и качеством отображения для рутинных измерений.
• Режим персистентности: настраиваемое послесвечение (100 мс – 10 с) и бесконечное — помогает визуализировать распределение амплитуд и временных параметров.

По сравнению с младшей моделью DHO804, осциллограф DHO814 отличается полосой пропускания 100 МГц против 70 МГц и увеличенной глубиной памяти 25 Мточек против 12 Мточек, что делает его предпочтительным выбором для задач, требующих анализа высокочастотных сигналов и длительных последовательностей. Модель DHO814 также имеет более высокую частоту дискретизации 1,25 Гвыб/с против 1 Гвыб/с, обеспечивая лучшее временное разрешение для быстропротекающих процессов. В то же время все модели серии DHO800 объединяет 12-битное вертикальное разрешение и сенсорное управление, что делает их выбором для современной лаборатории.
