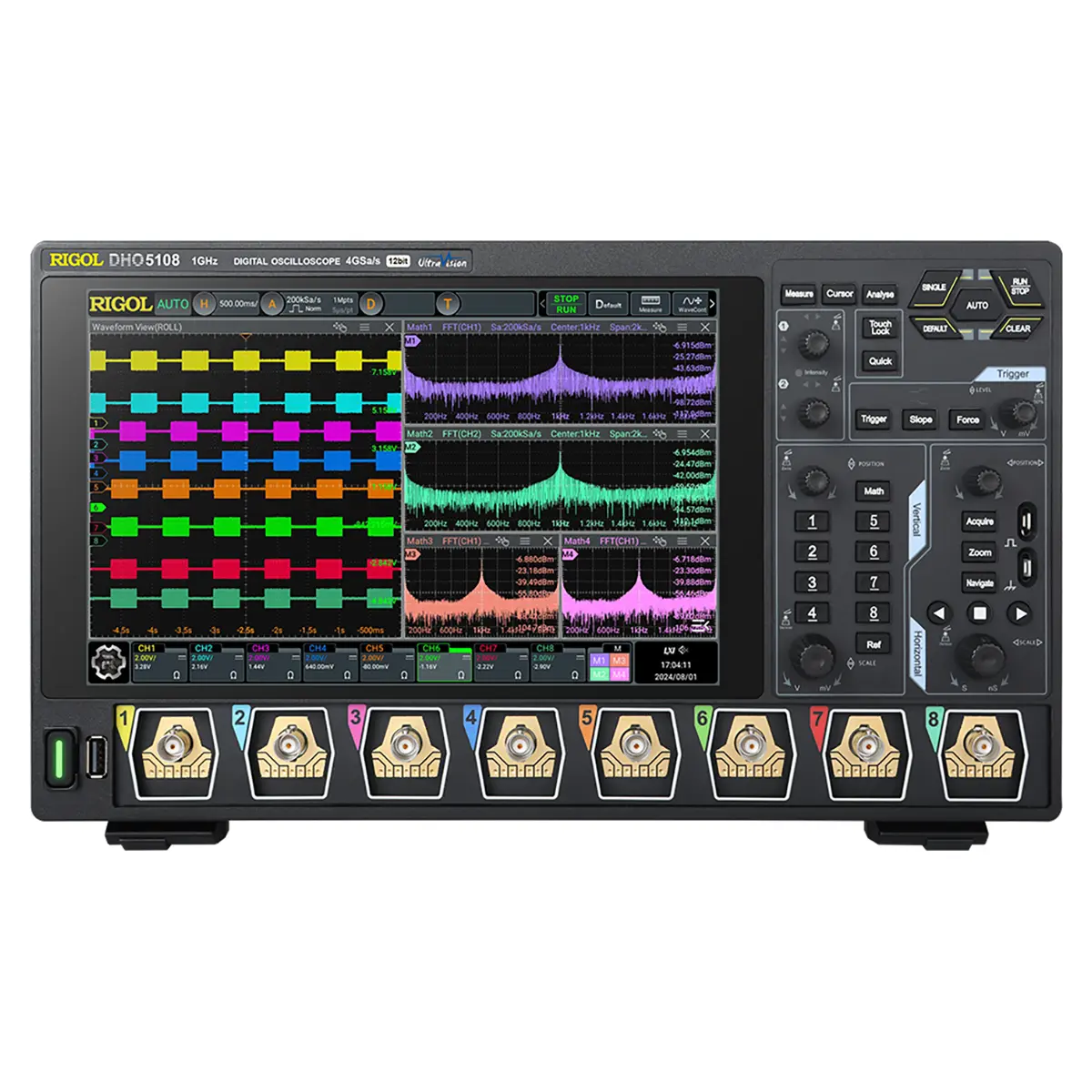

RIGOL DHO5108 цифровой осциллограф

Осциллограф Rigol DHO5108 представляет собой восьмиканальную измерительную систему с полосой пропускания до 1 ГГц и частотой дискретизации 4 Гвыб/с, построенную на базе 12-битного АЦП и шестиядерного процессора. Модель DHO5108 ориентирована на задачи, где требуется одновременный контроль восьми аналоговых сигналов — отладка многослойных печатных плат, анализ систем управления двигателями, тестирование источников питания и диагностика цифровых шин. В сравнении с четырёхканальными версиями, данный осциллограф даёт возможность наблюдать все фазы трёхфазного преобразователя вместе с управляющими сигналами и обратными связями без перекоммутации. Глубина памяти 500 млн точек и режим UltraAcquire со скоростью 1 000 000 осциллограмм в секунду позволяют уверенно фиксировать редкие сбои в высокоскоростных цепях.

Восемь каналов и полоса 1 ГГц

Ключевое преимущество DHO5108 перед младшими моделями — восемь полностью независимых аналоговых входов с переключаемым импедансом 50 Ом / 1 МОм. При использовании четырёх каналов время нарастания составляет ≤350 пс, а при задействовании всех восьми — ≤440 пс, что гарантирует корректное воспроизведение фронтов импульсов в цифровых схемах с тактовыми частотами до сотен мегагерц. Полоса пропускания на входе 50 Ом достигает 1000 МГц, на 1 МОм — 500 МГц, что перекрывает большинство задач по отладке высокоскоростных интерфейсов.

• Количество каналов: 8 аналоговых входов + внешний вход запуска.
• Полоса пропускания: 1 ГГц (50 Ом), 500 МГц (1 МОм).
• Чувствительность: от 100 мкВ/дел до 10 В/дел (1 МОм) и до 1 В/дел (50 Ом).
• Входная ёмкость: 19 пФ ± 3 пФ; изоляция между каналами ≥100:1 до 500 МГц.

Восьмиканальная архитектура DHO5106 позволяет одновременно подключать все выходы многофазного инвертора, сигналы широтно-импульсной модуляции и токи обратной связи, что критически важно при настройке сервоприводов и частотных преобразователей.

Частота дискретизации и память

Осциллограф DHO5108 обеспечивает выборку в реальном времени с частотой 4 Гвыб/с при работе одного или четырёх каналов и 2 Гвыб/с при полной загрузке всех восьми входов. Такой режим гарантирует детализацию сигналов с длительностью импульсов до 250 пс. Глубина памяти достигает 500 млн точек в режиме 1 или 4 каналов и 250 млн точек при восьми активных входах, что позволяет сохранять длительные временные интервалы без потери разрешения по напряжению.

• Максимальная частота дискретизации: 4 Гвыб/с (1 или 4 канала), 2 Гвыб/с (8 каналов).
• Глубина памяти: 500 млн точек (1/4 канала), 250 млн точек (8 каналов).
• Вертикальное разрешение АЦП: 12 бит, режим High Resolution — 16 бит.
• Эффективное разрешение (ENOB): > 8 бит.

Большая память и высокая частота оцифровки делают DHO5108 незаменимым при анализе переходных процессов в системах с большим количеством датчиков — например, при тестировании бортовой электроники, где требуется одновременный захват десятков параметров.

Скорость захвата и визуализация

В режиме UltraAcquire DHO5108 фиксирует до 1 000 000 осциллограмм в секунду, в векторном режиме — 200 000 осц./сек. Это позволяет выявлять аномалии с вероятностью появления менее 0,001 %, что критично при поиске паразитных импульсов в цифровых шинах и силовых цепях. Трёхмерное представление сигнала с цветовой градацией 256 уровней интенсивности облегчает визуальную оценку плотности распределения значений напряжения во времени.

• Скорость захвата: 1 000 000 осц./сек (UltraAcquire), 200 000 осц./сек (векторный режим).
• Запись кадров: до 500 000 сегментов с возможностью покадрового воспроизведения.
• Дисплей: 10.1" ёмкостный сенсорный экран, 1280×800 пикселей, мультитач.
• Цветовая градация: 256 уровней интенсивности, более 16 оттенков.

Высокая скорость обновления экрана в сочетании с режимом бесконечного послесвечения помогает находить кратковременные выбросы, которые пропускают осциллографы с меньшей производительностью.

Триггеры и математическая обработка

DHO5108 поддерживает более десяти типов запуска, включая по фронту, по длительности импульса, по шаблону и по протоколам последовательных шин (I²C, SPI, RS232/UART, CAN). Встроенный цифровой вольтметр с 4 разрядами и высокоточный частотомер до 500 МГц дополняют измерительные возможности. Математический процессор выполняет четыре функции одновременно: арифметические операции, БПФ с окнами Хэннинга, Хэмминга, Блэкмана-Харриса и фильтрацию (ФНЧ, ФВЧ, полосовые фильтры).

• Типы триггера: по фронту, импульсу, наклону, видео, шаблону, длительности, тайм-ауту, превышению амплитуды, задержке, N-му фронту, а также по последовательным протоколам.
• Математические функции: A+B, A-B, A×B, A/B, FFT, интегрирование, дифференцирование, логарифмирование, Abs, фильтрация.
• Автоматические измерения: 41 параметр (напряжение, время, задержка, фаза) с отображением до 14 одновременно.
• Тест «Годен/Не годен»: сравнение с маской с возможностью остановки захвата и звукового сигнала.

Благодаря поддержке команд SCPI и интерфейсу LAN, DHO5108 легко интегрируется в автоматизированные измерительные комплексы для длительного мониторинга параметров на производственных линиях.

В линейке Rigol модель DHO5108 занимает верхнюю позицию по числу каналов: если младшие приборы предлагают 4 аналоговых входа, то DHO5108 даёт ровно вдвое больше — 8 каналов. Это позволяет одновременно контролировать все сигналы в сложных системах, например, шесть фаз трёхфазного двигателя, плюс сигналы датчиков положения и тока. При этом полоса 1 ГГц и глубина памяти 500 млн точек сохраняются на уровне флагманских моделей, а увеличение числа каналов не приводит к снижению частоты дискретизации при работе с четырьмя входами (4 Гвыб/с). Учитывая массу 5,3 кг и габариты 335×235×154 мм, прибор удобно размещается в стандартной 5U стойке, что делает его оптимальным выбором для лабораторий и испытательных центров, где ценятся многоканальность и точность измерений.
