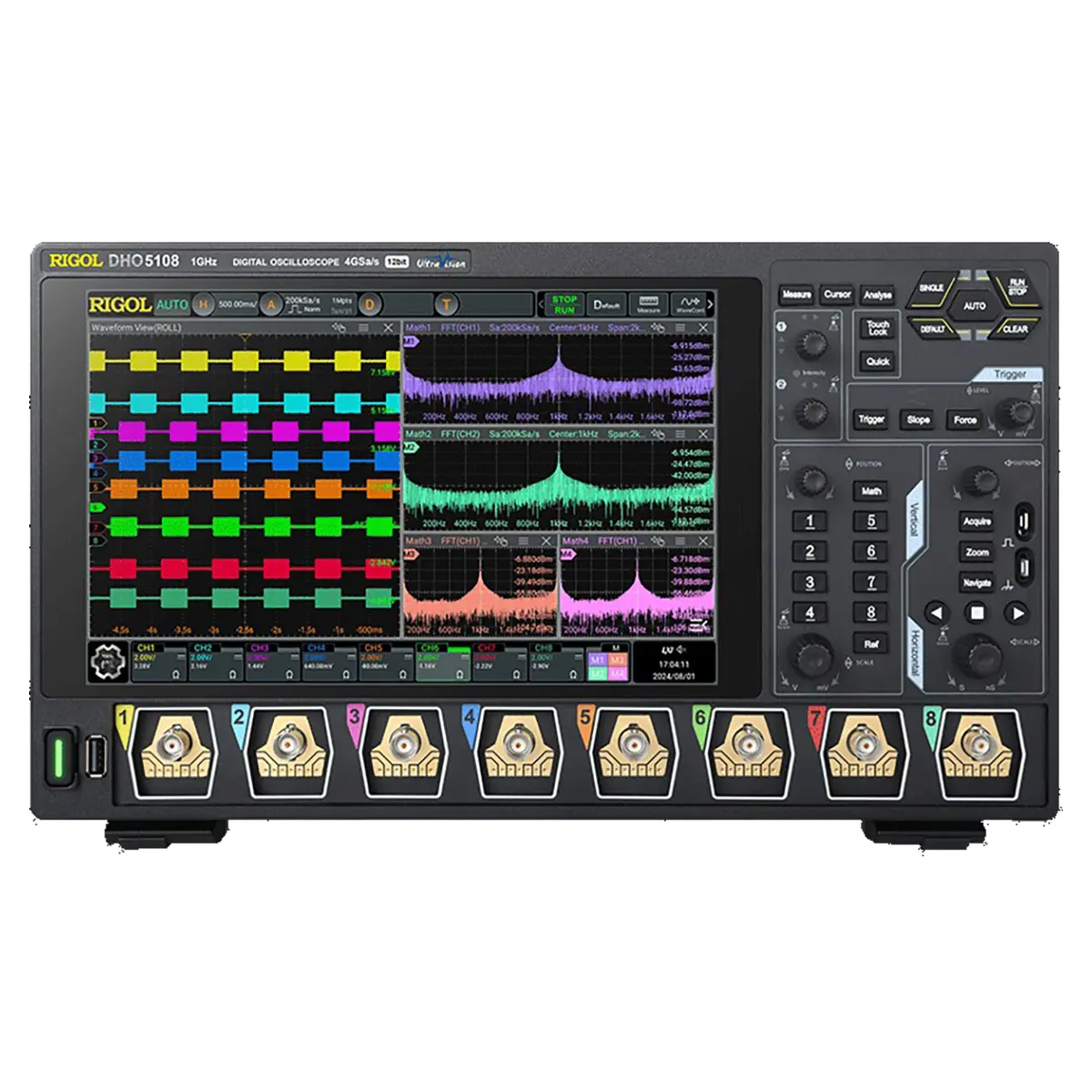

RIGOL DHO5104 цифровой осциллограф
Ссылка скопирована
1 345 113 ₽
Поверка включена в стоимость
Срок поставки: под заказ
Бренд
Rigol
Rigol
Гарантия
36 мес.
36 мес.
Артикул
132370
132370
Официальный дилер
Сертификат дилера
По описанию
Осциллограф Rigol DHO5104 — это четырёхканальный цифровой прибор с полосой пропускания 500 МГц и 12-битным вертикальным разрешением, обеспечивающим высокую точность измерений. Частота дискретизации DHO5104 достигает 4 Гвыб/с на один или два канала, а максимальная глубина памяти составляет 500 Мточек, что позволяет регистрировать длительные процессы с высокой детализацией. Скорость захвата в режиме UltraAcquire достигает 1 000 000 осциллограмм в секунду, что делает DHO5104 эффективным инструментом для поиска редких событий и аномалий. Модель DHO5104 ориентирована на сложные лабораторные исследования, разработку многоканальных систем и производственный контроль, где требуется высокая точность и глубокий анализ сигналов. В линейке Rigol этот осциллограф занимает промежуточное положение между 8-битными моделями и 12-битными решениями с расширенным числом каналов, предлагая оптимальный баланс производительности и стоимости.
Четыре канала и 12 бит
Осциллограф DHO5104 оснащён четырьмя аналоговыми входами с полосой пропускания 500 МГц на обоих импедансах — 50 Ом и 1 МОм, что обеспечивает универсальность при подключении пассивных и активных пробников. 12-битное вертикальное разрешение АЦП обеспечивает в 16 раз более высокую точность по сравнению с 8-битными осциллографами, а режим высокого разрешения увеличивает этот показатель до 16 бит для измерения малых сигналов на фоне шумов. Чувствительность DHO5104 достигает 100 мкВ/дел, что позволяет регистрировать сигналы с амплитудой в сотни микровольт, а эффективное разрешение (ENOB) превышает 8 бит, гарантируя достоверность результатов даже при работе с низкоуровневыми сигналами. Четыре канала позволяют одновременно анализировать фазы трёхфазных цепей, дифференциальные пары или несколько шин данных.
- Количество аналоговых каналов: 4 + внешний вход запуска — достаточный набор для большинства задач.
- Вертикальное разрешение: 12 бит (АЦП), режим 16 бит — высокая точность измерений.
- Полоса пропускания: 500 МГц (50 Ом и 1 МОм) — единая полоса для всех режимов.
- Чувствительность: от 100 мкВ/дел до 10 В/дел — широкий динамический диапазон.
Дискретизация и глубина памяти
Максимальная частота дискретизации DHO5104 составляет 4 Гвыб/с при работе по одному или двум каналам, что обеспечивает достаточное временное разрешение для сигналов в полосе 500 МГц. При включении всех четырёх каналов частота дискретизации перераспределяется до 2 Гвыб/с, но этого достаточно для большинства многоканальных измерений, включая анализ синхронных цифровых шин. Глубина памяти 500 Мточек на один или два канала позволяет захватывать длительные последовательности без снижения частоты дискретизации, а при четырёх каналах объём памяти составляет 250 Мточек, что всё ещё значительно превосходит возможности многих конкурентов. Скорость захвата в режиме UltraAcquire достигает 1 000 000 осциллограмм в секунду, что идеально для поиска редких сбоев и глитчей, а пиковый детектор фиксирует выбросы длительностью до 500 пс.
- Частота дискретизации: 4 Гвыб/с (1–2 канала), 2 Гвыб/с (все 4 канала).
- Максимальная глубина памяти: 500 Мточек (1–2 канала), 250 Мточек (4 канала).
- Скорость захвата (UltraAcquire): 1 000 000 осц/с — высокая вероятность обнаружения аномалий.
- Режим пикового детектора: захват глитчей от 500 пс.
Экран и аппаратная платформа
DHO5104 оснащён 10,1-дюймовым ёмкостным сенсорным дисплеем с разрешением 1280×800 пикселей и поддержкой мультитач, что обеспечивает удобное управление масштабированием, курсорами и настройками жестами. В основе прибора лежит мощная аппаратная платформа с шестиядерным процессором (Cortex-A72 1,8 ГГц и Cortex-A53 1,4 ГГц), 4 ГБ оперативной памяти и 8 ГБ встроенной энергонезависимой памяти, работающей под управлением операционной системы Android. Это позволяет быстро обрабатывать большие объёмы данных, выполнять сложные математические операции и сохранять результаты измерений в различных форматах, включая CSV, BIN и изображения. Интерфейсы включают USB 3.0, LAN, HDMI, AUX и 10 МГц опорной частоты.
- Дисплей: 10,1 дюймов, сенсорный, 1280×800, мультитач.
- Процессор: шестиядерный (Cortex-A72/A53), 4 ГБ RAM, Android.
- Внутренняя память: 8 ГБ для хранения настроек и сигналов.
- Интерфейсы: USB 3.0, LAN, HDMI, AUX, 10 МГц опорной частоты.
Запуск и декодирование протоколов
Система запуска DHO5104 включает более десяти типов триггера, включая по фронту, импульсу, наклону, видео, шаблону, длительности, тайм-ауту, превышению амплитуды, задержке и N-му фронту, что покрывает практически все сценарии отладки. Стандартно поддерживается декодирование протоколов I2C, SPI, RS232/UART, параллельной шины и CAN, а опционально доступны CAN-FD, LIN, FlexRay, I2S и MIL-STD-1553. Автоматические измерения DHO5104 включают 41 параметр, а математическая обработка позволяет выполнять FFT с длиной записи до 1 Мточек и использовать фильтры различных типов. Функция записи сигналов поддерживает до 500 000 сегментов, что делает осциллограф DHO5104 мощным инструментом для анализа длительных процессов в реальном времени.
- Типы запуска: по фронту, импульсу, наклону, видео, шаблону, по протоколам.
- Декодирование протоколов: I2C, SPI, RS232, CAN, опционально до MIL-STD-1553.
- Автоматических измерений: 41 параметр, до 14 на экране одновременно.
- Запись сигналов: до 500 000 сегментов с воспроизведением и анализом.
По сравнению с младшей моделью DHO4054, осциллограф DHO5104 предлагает повышенную полосу пропускания (500 МГц вместо 400 МГц) и расширенные возможности по анализу цифровых протоколов. В отличие от восьмиканального DHO5054, DHO5104 имеет четыре канала, что делает его более доступным решением для задач, не требующих одновременного анализа большого числа сигналов, но сохраняющим все преимущества 12-битного разрешения и высокой скорости захвата.
Покупка RIGOL DHO5104 цифровой осциллограф в BESTKIP
Купить RIGOL DHO5104 цифровой осциллограф можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.
- На складе — отгрузка после подтверждения заказа.
- Документы для юрлиц — КП, счёт, спецификация.
- Техническая консультация — подскажем, когда DHO5104 оптимален, а когда стоит рассмотреть другую модель линейки.
|
Полоса пропускания аналогового канала: -50 Ом,-3 дБ -1 МОм,-3 дБ |
500 МГц 500 МГц |
|||||
| Расчётное время нарастания (от 10% до 90%, типовое) на 50 Ом | ≤750 пс | |||||
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | |||||
| Максимальная глубина памяти |
500 млн. точек (1 канал, 2 канала) 250 млн. точек (4 канала) |
|||||
| Режим выборки | Выборка в реальном времени | |||||
| Максимальная частота дискретизации |
4 Гвыб/с (1 канал, 2 канала) 2 Гвыб/с (при всех включенных каналах) |
|||||
| Максимальная скорость захвата сигнала |
200 000 осц./сек (векторный режим) 1 000 000 осц./сек (режим UltraAcquire) |
|||||
| Вертикальное разрешение (АЦП) | 12 бит | |||||
| Режим высокого разрешения | 16 бит | |||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | Макс. 500 000 кадров | |||||
| Тип и размер встроенного дисплея | 10,1 дюймовый емкостный дисплей с функцией мультитач | |||||
| Разрешение дисплея | 1280 х 800 пикселей | |||||
| Система вертикального отклонения аналоговых каналов | ||||||
| Входная связь | По постоянному току, переменному току или заземление | |||||
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 1% | |||||
| Входная емкость | 19 пФ ± 3 пФ | |||||
| Настройка затухания пробника | 0,001X, 0.002X, 0,005X, 0,01X, 0,02X, 0,05X,0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X | |||||
| Автоматическое идентификация пробников | RIGOL | |||||
| Максимальное входное напряжение, с пробником: | ||||||
| 1 МОм | CAT I 300 В СКЗ, 400 В ПИК (DC+AC СКЗ) | |||||
| 50 Ом | 5 В СКЗ | |||||
| Стандартное разрешение | 12 бит | |||||
| Режим высокого разрешения | 16 бит | |||||
| Эффективное разрешение (ENOB) | > 8 бит | |||||
| Чувствительность по вертикали: | ||||||
| 1 МОм | от 100 мкВ/дел до 10 В/дел | |||||
| 50 Ом | от 100 мкВ/дел до 1 В/дел | |||||
| Диапазон смещения по постоянному току: | ||||||
| 1 МОм |
± 1 В (≥1 мВ/дел, ≤65 мВ/дел) ± 10 В (>65 мВ/дел, ≤270 мВ/дел) ± 20 В (>270 мВ/дел, ≤2,75 В/дел) ± 100 В (>2,75 В/дел, ≤10 В/дел) |
|||||
| 50 Ом |
±1 В (≥1 мВ/дел, ≤135 мВ/дел) ±4 В (>135 мВ/дел) |
|||||
| Динамический диапазон | ±4 делений (12 бит) | |||||
| Ограничение полосы пропускания, тип. | 20 МГц, 250 МГц, полная полоса, для каждого канала в отдельности | |||||
| Точность усиления постоянного тока |
1% (< 5 мВ) 2% (≥ 5 мВ) |
|||||
| Точность смещения постоянного тока |
≤200 мВ/дел (±0,1 дел.±2 мВ±1,5% смещение) >200 мВ/дел (±0,1 дел.±2 мВ±1,0% смещение) |
|||||
| Изоляция между каналами | ≥100:1 (от постоянного тока до 500 МГц) | |||||
| Максимальное статическое напряжение на входном разъёме | ±8 кВ | |||||
| Горизонтальная развертка | ||||||
| Диапазон временной развертки |
от 500 пс/дел до 500 с/дел точная настройка |
|||||
| Разрешение по времени | 100 пс | |||||
| Точность временной развёртки | ±1,5 ppm ± 1 ppm/год | |||||
|
Диапазон задержки временной развертки перед запуском после запуска |
-5 дел макс. 1 с или 100 дел |
|||||
| Точность измерения приращения временной развертки | ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс | |||||
| Коррекция межканального смещения | ±100 нс, точность ±1 пс | |||||
| Задержка между каналами | ≤500 пс | |||||
| Горизонтальная развёртка |
YT – по умолчанию XY – 1/2/3/4/5/6/7/8 каналы SCAN - временная развертка ≥ 200 мс/дел ROLL - временная развертка ≥ 50 мс/дел или ≥ 100 мс/дел (опция) путем регулировки горизонтальной развертки |
|||||
| Система сбора данных | ||||||
| Обнаружение гличтей, пиковых выбросов | до 500 пс | |||||
| Режим среднего значения, опционально | 2, 4, 8, 16…65536 | |||||
| Режим высокого разрешения | 14 бит, 16 бит | |||||
| Скорость захвата и записи сигналов | до 1 000 000 осц/с | |||||
| Скорость захвата сигналов в векторном режиме | осц/с | |||||
| Система запуска | ||||||
| Источник сигнала запуска | Аналоговые каналы (1 – 8), внешний вход, питающая сеть переменного тока | |||||
| Режим запуска | Автоматический, нормальный, одиночный | |||||
| Тип связи | AC, DC, для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) | |||||
| Шумоподавление | Добавляет гистерезис в цепь триггера (только внутренний триггер), опционально вкл. или выкл. | |||||
| Диапазон удержания | От 8 нс до 10 с | |||||
| Полоса пропускания системы запуска: | ||||||
| внутренний источник запуска | Полоса пропускания аналоговых входов | |||||
| внешний вход запуска | 200 МГц | |||||
| Чувствительность системы запуска: | ||||||
| внутренний источник запуска |
0,5 деления; ≥50 мВ/дел 0,7 деления, при включённом шумоподавлении |
|||||
| внешний вход запуска |
200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) |
|||||
| Импеданс внешнего входа запуска | 1 МОм ±1%, BNC разъем | |||||
| Джиттер триггера | ≤ 1 нс СКЗ | |||||
| Диапазон установки порога срабатывания запуска: | ||||||
| внутренний источник запуска | ± 5 делений от центра экрана | |||||
| внешний вход запуска | ± 5 В | |||||
| питающая сеть переменного тока | Фиксированное значение 40% - 60 % | |||||
| Типы запуска | Запуск по фронту, по импульсу, по наклону, по видео, по шаблону, по длительности, по тайм-ауту, по превышению амплитуды, по задержке, по N-му фронту, по I2C, по SPI, по RS232/UART, по CAN, опционально по: CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553 | |||||
| Поиск и навигация | ||||||
| Тип | Фронт, ширина импульса | |||||
| Источник | Аналоговый канал | |||||
| Отображение результатов | Событие просматриваются или экспортируется во внешнюю/внутреннюю память. | |||||
| Навигация |
По времени: просмотр полученных сигналов в хронологическом порядке. По событиям: используются элементы управления навигацией для автоматической прокрутки результатов поиска. По сегментам кадра: просмотр сегментов кадра, собранных в режиме покадровой съемки. |
|||||
| Измерение формы сигнала | ||||||
| Курсор |
Количество курсоров: 2 пары курсоров по осям X и Y. Ручной режим: -Отклонение напряжения между курсорами (ΔY). -Отклонение по времени между курсорами (ΔX). -Обратная величина ΔX (Гц) (1/ΔX). Режим отслеживания: -Фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X. -Фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y. Автоматизированное измерение: -Позволяет отображать курсор во время автоматического измерения. Режим XY: -Измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY. X = Канал 1, Y = Канал 2 |
|||||
| Автоматическое измерение |
Количество измерений: -41 (в том числе до 14 измерений могут отображаться одновременно на экране). -Источник измерения: CH1 - CH8, Math1 - Math 4 -Диапазон измерений Основной вид, увеличение. Измерения: -Отображает 33 элемента измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно. Вертикальные измерения: -Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область, периодическая область и среднеквадратичное значение переменного тока. Горизонтальные измерения: -период, частота, время нарастания, время спада, +ширина, -ширина, режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin,+Скорость нарастания и -Скорость нарастания. Другие: -задержка (А↑-В↑), задержка (А↑-В↓), задержка (А↓-В↑), задержка(А↓-В↓), фаза (A↑-B↑), фаза(A↑-B↓), фаза (A↓-B↑), и фаза(A↓-B↓) Статистика: -элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчёт. -Устанавливаемое статистическое время |
|||||
| Математическая обработка сигналов | ||||||
| Количество математических функций | Отображает 4 математические функции одновременно | |||||
| Арифметика | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop | |||||
| Цветовая гамма | Поддержка БПФ. | |||||
| БПФ |
-Размер записи: до 1 Mточек -Тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник. -Поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем. |
|||||
| Анализ осциллограмм | ||||||
| Запись сигналов |
Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 500 000. Источник сигнала: Все аналоговые каналы. Анализ: Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; способен вычислять, измерять и декодировать воспроизводимые сигналы. |
|||||
| Тест "Годен/Не годен" |
Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана. Источник сигнала: Все аналоговые каналы. |
|||||
| Цветовая гамма | Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | |||||
| Последовательное декодирование | ||||||
| Количество декодеров | 4, поддержка одновременно четырех типа протоколов | |||||
| Тип декодируемых каналов |
Стандарт: Parallel, RS232/UART, I²C, SPI, Опционально: CAN, CAN-FD, LIN, FlexRay, I2S, MIL-STD-1553. |
|||||
| Автоматическое масштабирование | ||||||
| Автоматическое масштабирование | минимального напряжения более 10 мВ ПИК-ПИК, рабочий цикл более 1% и частоты более 35 Гц. | |||||
| Цифровой вольтметр | ||||||
| Источник сигнала | Любой аналоговый канал | |||||
| Цифровой вольтметр | 4 разряда, измерение напряжения постоянного и переменного тока | |||||
| Функции вольтметра |
Измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичного значения напряжения переменного тока |
|||||
| Высокоточный частотомер | ||||||
| Источник сигнала | любой аналоговый канал, EXT | |||||
| Высокоточный частотомер | от 3 до 6 разрядов (устанавливаемое пользователем) | |||||
| Функции частотомера | измерение частоты, периода, сумматор | |||||
| Частотный диапазон частотомера | от 0 до 1000 МГц | |||||
| Сумматор | до 48 разрядов | |||||
| Набор команд | ||||||
| Поддержка формата команд | SCPI | |||||
| Формирование | сообщений об ошибках, отчетов о состоянии, синхронизация | |||||
| Общие характеристики | ||||||
| Тип и размер встроенного дисплея | 10,1-дюймовый сенсорный дисплей с управлением "Multi-Touch" | |||||
| Разрешение встроенного дисплея | 1280 х 800 пикселей, формат 16:9 | |||||
| Масштабная сетка | 8 делений по вертикали х 10 делений по горизонтали | |||||
| Послесвечение |
Выключено; Бесконечное послесвечение; Настраиваемое послесвечение (от 100 мс до 10 с) |
|||||
| Яркость | 256 уровней интенсивности (LCD, HDMI). | |||||
| Процессор | Cortex-A72, 1,8 ГГц, Cortex-A53 1,4 ГГц шесть ядер | |||||
| Объем памяти | 4 ГБ RAM | |||||
| Операционная система | Android | |||||
| Внутренняя энергонезависимая память | 8 ГБ | |||||
| Интерфейсы связи | USB 3.0 host, device, LAN 10/100/1000 Base-T LXI-C, Web Control | |||||
| Выход триггера AUX | BNC на задней панели | |||||
| Видеовыход | HDMI 1.4 | |||||
| Вход/выход частоты опорного генератора | 10 МГц ± 10 ppm | |||||
| Выход меандра (калибровка пробников) | 1 кГц, амплитуда 0–3 В, прямоугольный сигнал | |||||
| Напряжение и сила тока сети питания | 100 В – 240 В, 50 – 60 Гц | |||||
| Максимальная потребляемая мощность | 350 ВА | |||||
| Диапазон рабочих температур | От 0°C до +55°C | |||||
| Диапазон температур хранения | От -30°C до +60°C | |||||
| Относительная влажность | Не более 90% | |||||
| Высота для монтажа в измерительную стойку | 5 U | |||||
| Энергонезависимая память |
Хранение файлов в форматах: настройки (*.stp), изображения (*.png, *.bmp, *.jpg), форм сигнала CSV (*.csv), (*.bin), данных эталонного сигнала (*.ref, *.csv, *.bin) Внутренняя емкость: 8 ГБ Опорные сигналы: 10 видов |
|||||
| Габаритные размеры (ШхВхГ) | 335 х 235 х 154 мм | |||||
| Вес нетто | 5,3 кг | |||||
