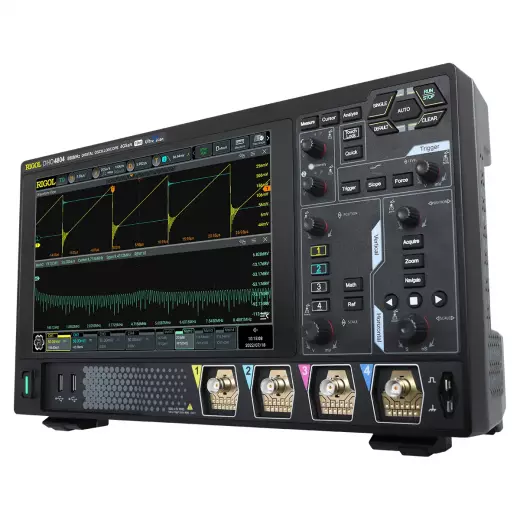

RIGOL DHO4804 цифровой осциллограф

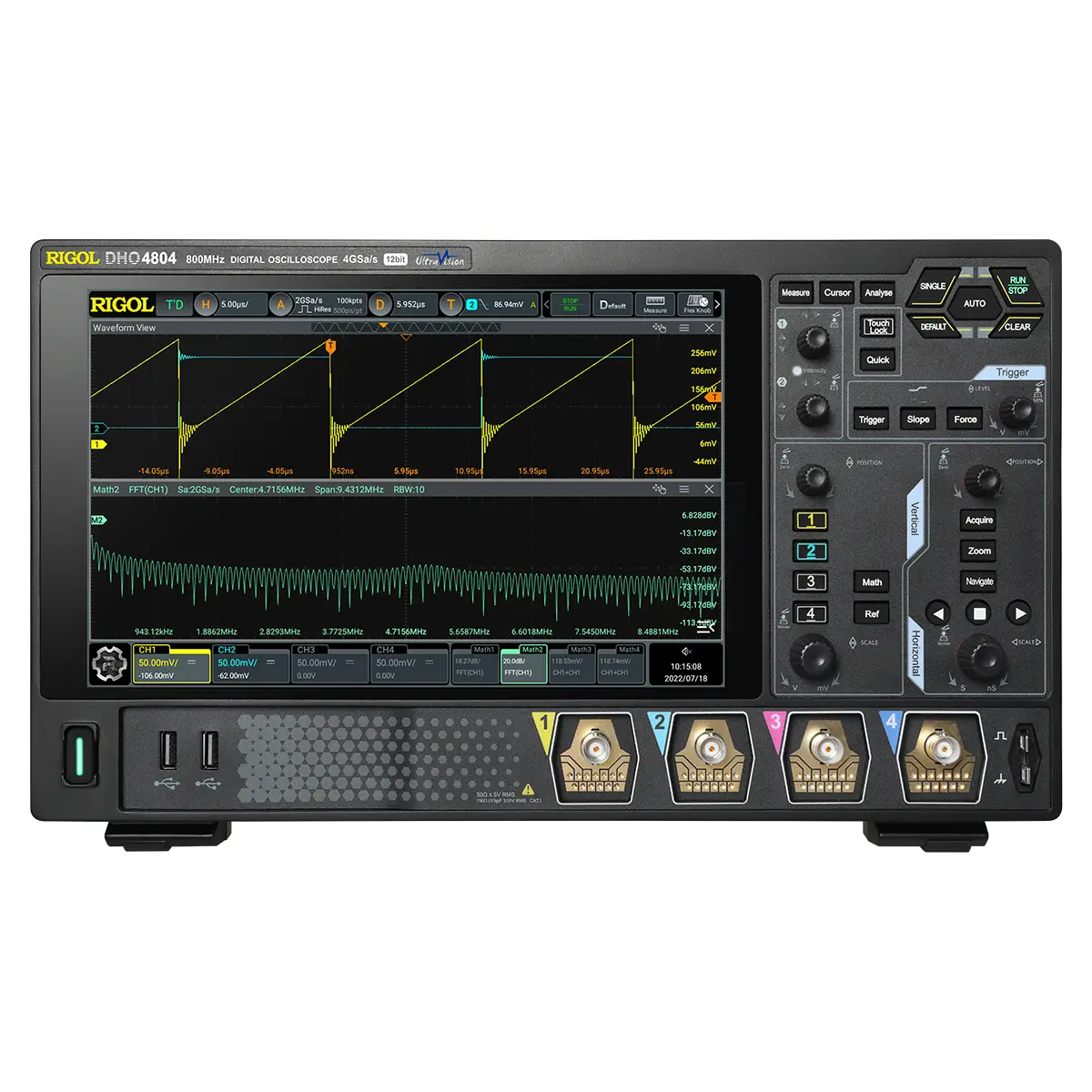

Осциллограф RIGOL DHO4804 представляет собой четырёхканальный цифровой прибор с полосой пропускания 800 МГц на входе 50 Ом и 500 МГц на входе 1 МОм, построенный на базе 12-битной архитектуры вертикального разрешения и оснащённый 10.1-дюймовым ёмкостным сенсорным дисплеем с поддержкой мультитач. Модель обеспечивает частоту дискретизации до 4 Гвыб/с при работе с одним каналом, глубину памяти 250 млн точек в стандартной конфигурации и скорость захвата до 1 500 000 осциллограмм в секунду в режиме UltraAcquire, что позволяет фиксировать сверхкороткие импульсы длительностью от 500 пикосекунд. DHO4804 разработан для самых требовательных применений: разработка высокоскоростных цифровых интерфейсов (DDR, PCIe, Gigabit Ethernet), анализ широкополосных радиочастотных сигналов, отладка сложных систем управления и исследования в области импульсной электроники. Флагманское отличие от младших моделей серии HDO4000 — максимальная полоса пропускания 800 МГц в сочетании с опциональной памятью до 500 млн точек, что ставит прибор на одну ступень с решениями премиум-класса.

Полоса 800/500 МГц и время нарастания

Осциллограф DHO4804 обладает двумя вариантами полосы пропускания в зависимости от входного импеданса: 800 МГц на входе 50 Ом для согласованных высокочастотных измерений и 500 МГц на входе 1 МОм для работы с высокоомными цепями. Типовое время нарастания от 10% до 90% составляет не более 437 пикосекунд, что позволяет с высокой точностью измерять фронты сверхвысокоскоростных сигналов с наносекундными и субнаносекундными длительностями переключения.

• Входной импеданс: 1 МОм ±1% || 19 пФ ±3 пФ для универсальных применений и 50 Ом ±1% для ВЧ-измерений с согласованной нагрузкой.
• Ограничение полосы пропускания: 20 МГц и 250 МГц — выбирается для каждого канала независимо, что эффективно подавляет высокочастотные шумы при работе с низкочастотными сигналами.
• Вертикальная чувствительность: от 100 мкВ/дел до 10 В/дел на входе 1 МОм и от 100 мкВ/дел до 1 В/дел на входе 50 Ом.

Полоса 800 МГц гарантирует корректное отображение сигналов с частотами до 300–400 МГц с минимальными амплитудными искажениями, что особенно важно при анализе высокоскоростных шин, тактовых частот процессоров и выходных каскадов мощных усилителей.

Частота дискретизации и память 250 млн точек

Максимальная частота дискретизации DHO4804 составляет 4 Гвыб/с при использовании одного канала, 2 Гвыб/с при двух каналах и 1 Гвыб/с при задействовании всех четырёх аналоговых входов. Это обеспечивает пятикратный запас относительно полосы 800 МГц по критерию Найквиста, полностью исключая эффекты наложения спектра. Стандартная глубина памяти — 250 млн точек для одного канала, 125 млн для двух и 62.5 млн для четырёх каналов.

• Опция расширения памяти: позволяет увеличить глубину до 500 млн точек (1 канал), 250 млн (2 канала) и 125 млн (4 канала) — идеально для анализа длительных пакетов и протокольных последовательностей.
• Пиковый детектор: захватывает глитчи длительностью от 500 пикосекунд, выявляя импульсные помехи, невидимые при стандартной выборке.
• Скорость захвата: 1 500 000 осциллограмм/с в режиме UltraAcquire — максимальная вероятность обнаружения редких событий и сбоев в цифровых цепях.

Аппаратная запись и воспроизведение сигналов в реальном времени поддерживает до 500 000 кадров, что позволяет анализировать длительные переходные процессы с покадровым просмотром и выполнением измерений на каждом сохранённом сегменте.

Система триггеров и декодирование протоколов

Гибкая система запуска DHO4804 включает десятки типов триггеров: по фронту, импульсу, наклону, видео, шаблону, длительности, тайм-ауту, окну, задержке, установке/удержанию, N-му фронту и специализированные триггеры для последовательных протоколов. Встроенные аппаратные декодеры в штатной поставке поддерживают Parallel, RS-232/UART, I²C, SPI и CAN, а с опциями — CAN-FD, FlexRay, LIN, I²S и MIL-STD-1553.

• RS-232/UART: скорость до 20 Мбит/с, разрядность данных 5–9 бит с настраиваемыми стоповыми битами и контролем чётности.
• I²C: адрес 7, 8 или 10 бит с запуском по Start, Restart, Stop, Missing Ack, Address, Data, Address&Data.
• SPI: разрядность от 4 до 32 бит, запуск по CS или TimeOut, отображение данных на линиях MISO и MOSI.
• CAN / CAN-FD: скорость до 5 Мбит/с (до 10 Мбит/с для CAN-FD) с полным декодированием кадров, ошибок и типа сигнала (CAN_H, CAN_L, TX/RX, DIFF).

Аппаратная реализация декодирования обеспечивает отображение содержимого кадров в реальном времени без задержек, что критично при отладке автомобильных сетей и промышленных шин.

Сенсорный дисплей и интерфейсы

Прибор оснащён 10.1-дюймовым ёмкостным сенсорным дисплеем с разрешением 1280×800 пикселей и поддержкой мультитач-жестов, обеспечивающим интуитивное масштабирование, прокрутку и управление курсорами. Встроенный цифровой вольтметр с разрешением 4 разряда позволяет одновременно с осциллографическими измерениями контролировать DC, AC RMS и AC+DC RMS на любом из аналоговых каналов.

• Интерфейсы: два порта USB 3.0 Host на передней панели, USB 3.0 Device и LAN (10/100/1000 Base-T) с поддержкой LXI-C на задней панели.
• Вертикальное разрешение: 12 бит в штатном режиме с эффективным ENOB > 8 бит, обеспечивающим высокую точность измерения малых сигналов.
• Динамический диапазон: ±4 деления в 12-битном режиме с возможностью смещения до ±0.5 В для высокочувствительных диапазонов.

В линейке Rigol HDO4000 модель DHO4804 является флагманским четырёхканальным решением с максимальной полосой пропускания 800 МГц, превосходя DHO4404 (400 МГц) и DHO4204 (200 МГц) по частотным возможностям. Выбор DHO4804 оправдан при работе с сигналами выше 400 МГц — например, при анализе выходных каскадов радиопередатчиков, высокоскоростных последовательных интерфейсов (до 800 Мбит/с), импульсных источников питания с наносекундными фронтами и аэрокосмических шин MIL-STD-1553, где требуется максимальная полоса, глубина памяти и аппаратная поддержка декодирования сложных протоколов.

Покупка RIGOL DHO4804 цифровой осциллограф в BESTKIP

Купить RIGOL DHO4804 цифровой осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним DHO4804 с соседними индексами по полосе, каналам и дискретизации.
