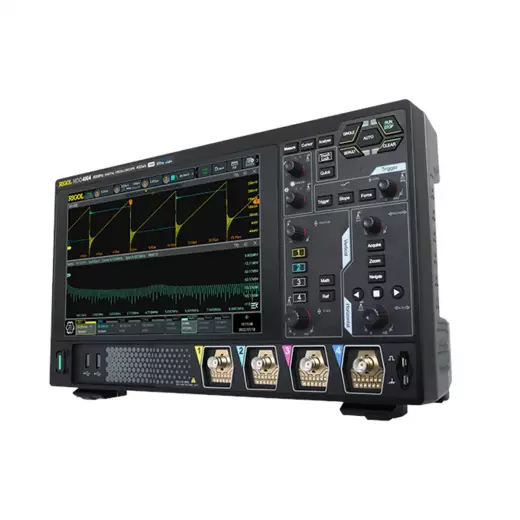

RIGOL DHO4204 цифровой осциллограф

Осциллограф Rigol DHO4204 представляет собой высококлассный цифровой запоминающий осциллограф с 12-битным вертикальным разрешением и полосой пропускания 200 МГц, оснащённый четырьмя аналоговыми каналами и 10,1-дюймовым емкостным мультитач-дисплеем. Эта модель из серии HDO4000 обеспечивает частоту дискретизации до 4 Гвыб/с на канал и глубину памяти до 250 млн точек (с возможностью расширения до 500 млн точек опционально), что выводит качество измерений на уровень, ранее доступный только в осциллографах более высоких ценовых категорий. Ключевое отличие DHO4204 от младших версий — режим UltraAcquire со скоростью захвата до 1 500 000 осциллограмм в секунду, а также аппаратная запись и воспроизведение до 500 000 кадров, что критично для анализа редких событий. Эта модель ориентирована на инженеров-разработчиков, исследовательские лаборатории и сервисные центры, работающие со сложными цифровыми и аналоговыми сигналами, где требуется высокая точность и визуализация малейших отклонений.

Двенадцатибитное разрешение и полоса пропускания

Осциллограф DHO4204 обеспечивает вертикальное разрешение 12 бит, что в 16 раз выше по сравнению с 8-битными осциллографами. Это означает, что форма сигнала оцифровывается с 4096 уровнями квантования вместо стандартных 256, что даёт более гладкое и детализированное отображение сигнала, особенно при работе с малыми уровнями напряжения в диапазоне 100 мкВ/дел. Эффективное количество бит (ENOB) составляет типовые 8 бит, что подтверждает высокое качество АЦП даже на пределе полосы пропускания. Полоса пропускания составляет 200 МГц как при входном импедансе 50 Ом, так и при 1 МОм, что позволяет работать с широким спектром сигналов — от высокочастотных радиочастотных трактов до низкочастотных датчиковых цепей. Время нарастания от 10 % до 90 % не превышает 1,75 нс, что гарантирует достоверное отображение крутых фронтов импульсов, характерных для современных цифровых интерфейсов. Входной импеданс переключается между 1 МОм и 50 Ом, а максимальное входное напряжение составляет 300 Вскз (CAT I) для 1 МОм и 5 Вскз для 50 Ом, что защищает прибор при подключении к сильноточным узлам.

• Вертикальное разрешение: 12 бит — обеспечивает высокую точность измерения малых сигналов на фоне шумов.
• Аналоговая полоса пропускания: 200 МГц (на 50 Ом и 1 МОм) — универсальна для работы с большинством электронных схем.
• Время нарастания: ≤1,75 нс — корректно передаёт крутые фронты и импульсные помехи.
• Входной импеданс: 1 МОм и 50 Ом — позволяет подключать как высокоомные пробники, так и ВЧ-кабели с согласованием.

Частота дискретизации и глубина памяти

Максимальная частота дискретизации в реальном времени достигает 4 Гвыб/с при использовании одного канала, что даёт временное разрешение 250 пикосекунд между отсчётами. При активации двух каналов частота дискретизации составляет 2 Гвыб/с, а для четырёх каналов — 1 Гвыб/с, что всё равно остаётся высоким показателем для многоканальных измерений. Глубина памяти составляет 250 млн точек для одного канала, 125 млн точек для двух каналов и 62,5 млн точек для четырёх, что позволяет захватывать длительные сигнальные последовательности без потери детализации. Опционально память может быть расширена до 500 млн точек для одного канала, что делает DHO4204 одним из лидеров в своём классе по ёмкости буфера. Такая глубина памяти совместно с пиковым детектором, захватывающим глитчи от 500 пикосекунд, гарантирует, что даже кратковременные выбросы не останутся незамеченными при анализе.

• Частота дискретизации (1 канал): 4 Гвыб/с — достаточна для точного восстановления сигналов в полосе 200 МГц.
• Глубина памяти (1 канал): 250 млн точек (до 500 млн опционально) — позволяет анализировать длительные пакетные передачи данных.
• Пиковый детектор: захват глитчей от 500 пс — помогает фиксировать короткие импульсные помехи.
• Аппаратная запись/воспроизведение: до 500 000 кадров — даёт возможность прокручивать историю сигнала во времени.

Скорость захвата и режимы запуска

Осциллограф DHO4204 предлагает два режима работы: векторный режим со скоростью захвата 50 000 осц/с и режим UltraAcquire с производительностью 1 500 000 осц/с. В режиме UltraAcquire интенсивность отображения сигнала достигает максимума, что визуально выделяет редкие аномалии на фоне основной трассы — это незаменимо при поиске интермиттирующих ошибок в цифровых шинах и импульсных источниках питания. Прибор поддерживает десятки режимов запуска: по фронту, по длительности, по ранту, по окну, по задержке, по установке/удержанию, по N-му фронту, а также запуск по протоколам RS-232/UART, I²C, SPI, CAN (до 5 Мбит/с) и опционально — CAN-FD (до 10 Мбит/с), FlexRay, LIN, I²S, MIL-STD-1553. Такое разнообразие триггерных режимов делает DHO4204 пригодным для отладки любых современных интерфейсов — от медленных датчиковых шин до высокоскоростных автомобильных сетей.

• Режим UltraAcquire: 1 500 000 осц/с — максимальная скорость для обнаружения редких событий.
• Режимы запуска по протоколам: RS-232, I²C, SPI, CAN штатно — без дополнительных опций.
• Опциональный запуск: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553 — для специализированных задач.
• Запуск по N-му фронту и задержке: позволяет выделять конкретные импульсы в длинных последовательностях.

Дисплей, управление и интерфейсы

DHO4204 оснащён 10,1-дюймовым емкостным сенсорным дисплеем с разрешением 1280 x 800 пикселей, поддерживающим мультитач-жесты для масштабирования и перемещения сигнала — аналогично работе с планшетом, что значительно ускоряет навигацию по длинным записям. На передней панели расположены два порта USB 3.0 Hi-speed Host для подключения флеш-накопителей и мыши, на задней — USB 3.0 Device и гигабитный Ethernet LAN (10/100/1000 Base-T) с поддержкой LXI-C, позволяющий удалённое управление прибором и передачу данных в лабораторную сеть. Встроенный цифровой вольтметр измеряет DC, AC+DC RMS и AC RMS с разрешением 4 бита, а звуковой сигнал оповещает о выходе напряжения за заданные пределы, что удобно для длительного мониторинга. Прибор имеет массу 5,3 кг и габариты 335 х 235 х 154 мм, что делает его компактным для настольного использования, а автоматическое определение пробников Rigol упрощает настройку коэффициентов ослабления от 0,001X до 5000X.

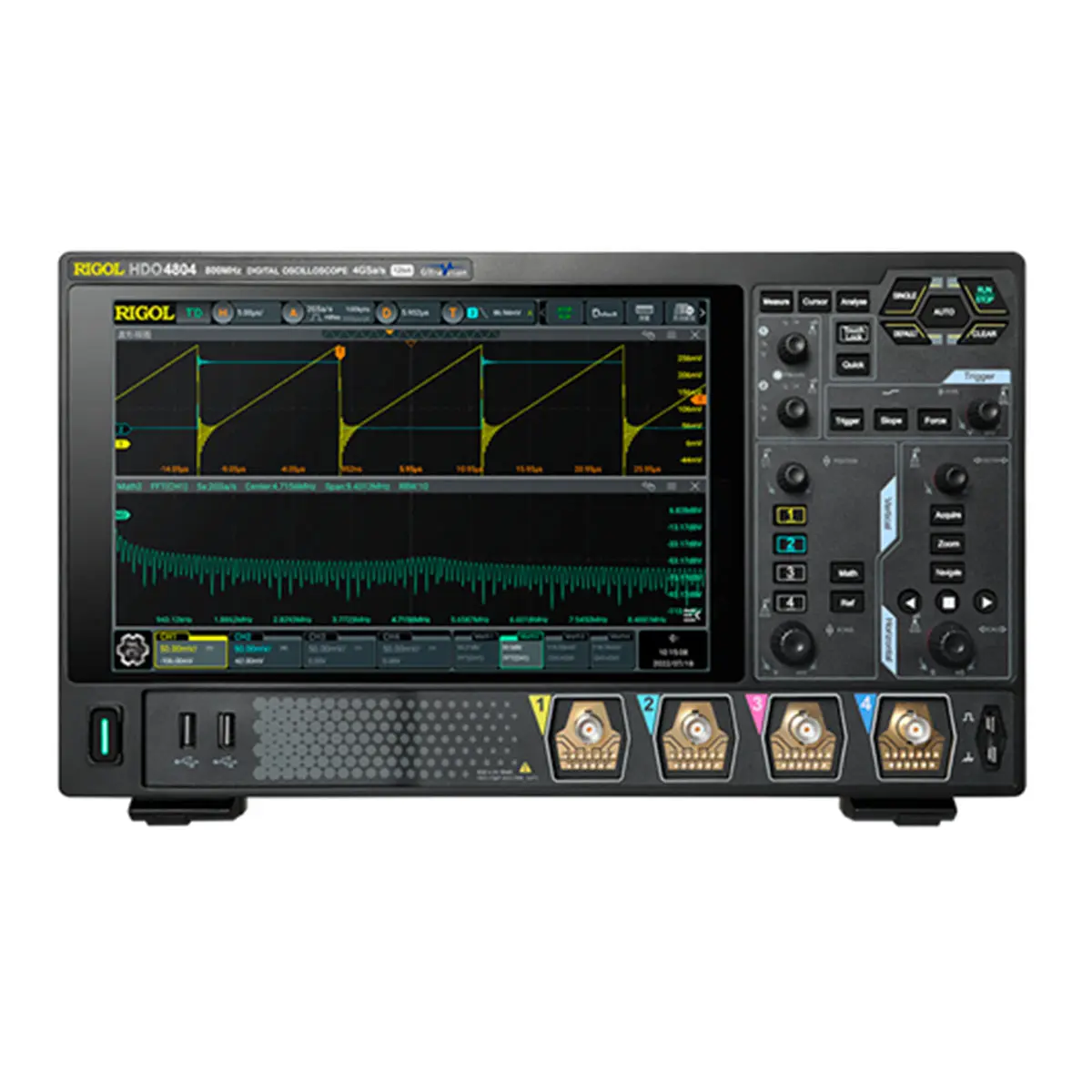

В линейке Rigol HDO4000 модель DHO4204 занимает позицию «золотой середины» между младшей моделью DHO4004 с полосой 100 МГц и старшими версиями DHO4404 (400 МГц) и DHO4804 (800 МГц). По сравнению с младшей моделью, DHO4204 предлагает вдвое большую полосу пропускания (200 МГц против 100 МГц) и тот же набор функций: 12-битное разрешение, 10,1-дюймовый экран и поддержку всех режимов запуска. От более старших моделей она отличается более доступной ценой при сохранении той же глубины памяти и частоты дискретизации в реальном времени, что делает её оптимальным выбором для лабораторий, где не требуется полоса выше 200 МГц, но важен высокий класс точности и удобство работы с сенсорным интерфейсом.
