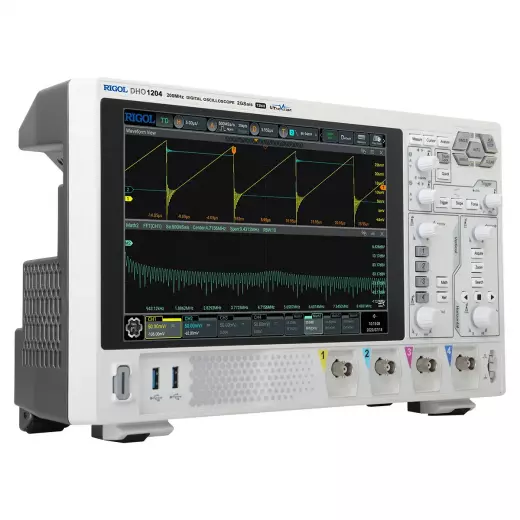

RIGOL DHO1204 цифровой осциллограф

Осциллограф Rigol DHO1204 представляет собой четырёхканальный цифровой прибор с полосой пропускания 200 МГц и временем нарастания не более 5 нс, построенный на основе 12-разрядного вертикального преобразователя. Благодаря четырём аналоговым входам DHO1204 позволяет одновременно измерять четыре сигнала с общей временной привязкой, что критически важно при отладке многофазных преобразователей, анализe цифро-аналоговых трактов и контроле синхросигналов в многоканальных системах. Частота дискретизации до 2 Гвыб/с в одноканальном режиме и глубина памяти 50 млн точек (с возможностью расширения до 100 млн) обеспечивают детальный захват быстропротекающих процессов с разрешением по времени 400 пс. Модель оснащена 10,1-дюймовым ёмкостным сенсорным экраном с разрешением 1280×800 пикселей, работающим под управлением ОС Android, что упрощает навигацию по длинным записям и экспорт данных в различные форматы. DHO1204 ориентирован на профессиональные лаборатории, сервисные центры и производственные участки, где требуется высокоточное измерение параметров нескольких сигналов одновременно.

Четыре канала с полосой 200 МГц

Наличие четырёх аналоговых входов с полосой 200 МГц делает DHO1204 универсальным инструментом для анализа сложных систем. В отличие от двухканальных осциллографов, DHO1204 позволяет одновременно контролировать входной и выходной сигналы усилителя, напряжение питания и управляющий сигнал обратной связи, не переключая щупы. Каждый канал имеет независимую регулировку чувствительности от 500 мкВ/дел до 10 В/дел, что позволяет работать как с низкоуровневыми сигналами датчиков, так и с высоковольтными цепями (максимальное входное напряжение 300 В СКЗ). Изоляция между каналами составляет не менее 100:1 во всём частотном диапазоне, что исключает перекрёстные помехи при одновременном измерении сигналов с большой амплитудой на соседних входах. Встроенный фильтр ограничения полосы (20 МГц или полная) помогает подавлять высокочастотные шумы при измерении низкочастотных процессов.

12-битное разрешение и высокая точность

• Вертикальное разрешение: 12 бит (4096 уровней квантования) — в 16 раз выше, чем у стандартных 8-битных осциллографов. Это обеспечивает более точное измерение амплитудных параметров, особенно при работе с сигналами малой амплитуды на фоне постоянной составляющей. Эффективное количество бит (ENOB) превышает 8 бит, что подтверждает реальную точность в рабочем диапазоне.
• Режим высокого разрешения (Hi-Res): повышает вертикальное разрешение до 14 или 16 бит за счёт цифровой фильтрации, что полезно при измерении сигналов с низким отношением сигнал/шум, например, пульсаций источников питания или выходов прецизионных ЦАП.
• Точность коэффициента усиления: ±2% от полной шкалы, а погрешность смещения составляет не более ±0,1 деления + ±2 мВ + ±1,5% смещения на чувствительных шкалах. Это гарантирует повторяемость результатов в серийных измерениях.
• Динамический диапазон: ±4 деления при 12-битном разрешении, что позволяет использовать весь вертикальный экран (10 делений) без перегрузки входных каскадов.

Глубина памяти и скорость захвата

Стандартная глубина памяти DHO1204 составляет 50 млн точек на один канал и 25 млн точек при работе с двумя каналами. При использовании опции HDO1000-RLU-01 объём памяти увеличивается до 100 млн точек (50 млн для двух каналов). Это позволяет захватывать длительные последовательности данных — например, полный цикл работы электропривода или серию пакетов по интерфейсу I2C — с сохранением высокого разрешения по времени. Максимальная скорость захвата в векторном режиме достигает 50 000 осциллограмм в секунду, а в режиме UltraAcquire — до 1 500 000 осц/с. Такой режим особенно полезен при поиске редких событий: например, при выявлении случайных глитчей в цифровых шинах или кратковременных выбросов в силовых цепях. Пиковый детектор фиксирует импульсы длительностью от 2 нс, что соответствует минимальной длительности захватываемых событий для полосы 200 МГц.

Сенсорный интерфейс и аналитические функции

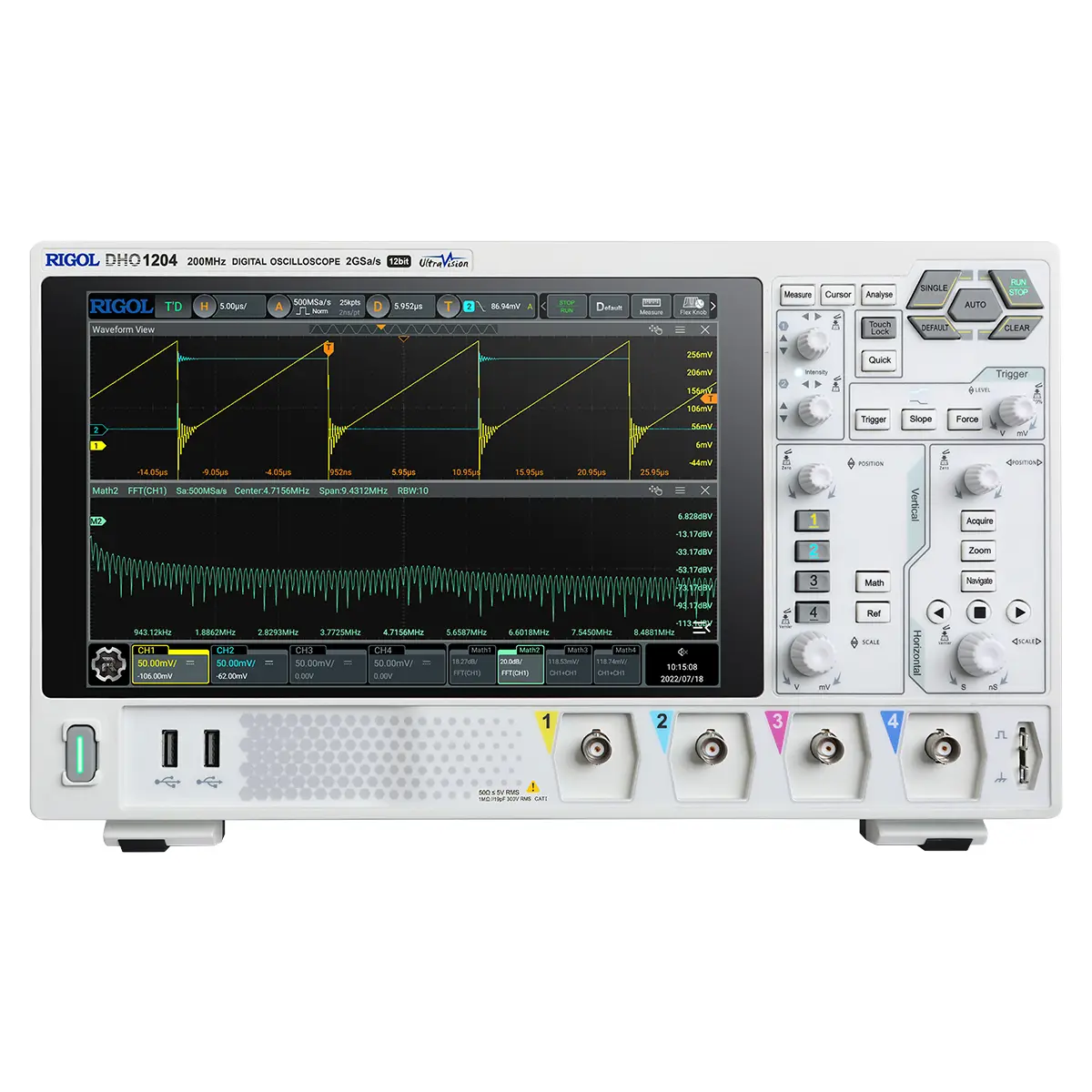

• Дисплей и управление: 10,1-дюймовый ёмкостный экран с разрешением 1280×800 пикселей поддерживает мультитач-жесты (масштабирование, перемещение, выделение участков). Встроенная ОС Android обеспечивает быстрый доступ к файловому менеджеру, встроенной памяти 8 ГБ и возможность экспорта результатов в форматы PNG, BMP, JPG, CSV, BIN. Физические ручки и кнопки дублируют сенсорное управление для работы в перчатках.
• Автоматические измерения: доступен 41 параметр, включая вертикальные (Vpp, Vavg, VRMS, область) и горизонтальные (период, частота, время нарастания/спада, длительность импульса). На экран можно вывести до 14 измерений одновременно с отображением статистики (среднее, минимум, максимум, стандартное отклонение).
• Триггер и декодирование шин: поддерживаются типы запуска по фронту, импульсу, наклону, видео, шаблону, длительности, задержке, N-му фронту, а также триггер по протоколам последовательной передачи данных — I2C, SPI, RS232/UART, CAN, LIN. До четырёх протоколов могут быть декодированы одновременно, что ускоряет отладку многоканальных цифровых систем.
• Математические операции: до 4 одновременно отображаемых функций, включая арифметику каналов, БПФ (с размером записи до 1 млн точек), интегрирование, дифференцирование, логарифмирование, фильтрацию и другие.

В линейке цифровых осциллографов Rigol DHO1000 модель DHO1204 занимает среднюю позицию: младшая DHO1104 имеет полосу 100 МГц, а старшая DHO1404 — 400 МГц. DHO1204 сохраняет все преимущества 12-битного разрешения и глубокой памяти, характерные для всей серии, но при этом обеспечивает полосу 200 МГц, достаточную для анализа большинства микроконтроллерных систем, импульсных источников питания и аудиотрактов. В отличие от двухканальных моделей, четырёхканальная конфигурация DHO1204 позволяет одновременно контролировать четыре сигнальные точки, что существенно сокращает время отладки многосвязных систем и повышает наглядность временных диаграмм.

Покупка RIGOL DHO1204 цифровой осциллограф в BESTKIP

Купить RIGOL DHO1204 цифровой осциллограф можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда DHO1204 оптимален, а когда стоит рассмотреть другую модель линейки.
