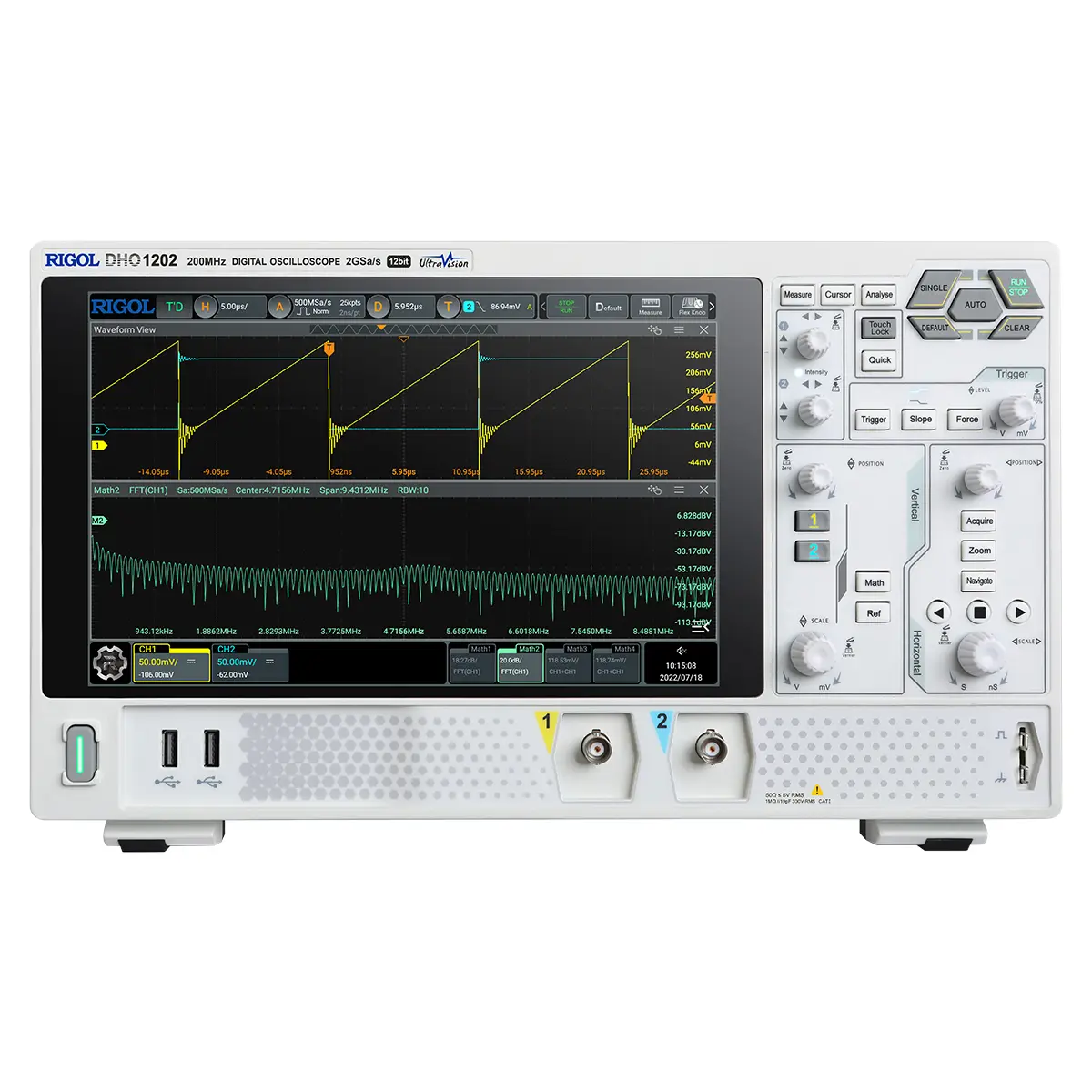

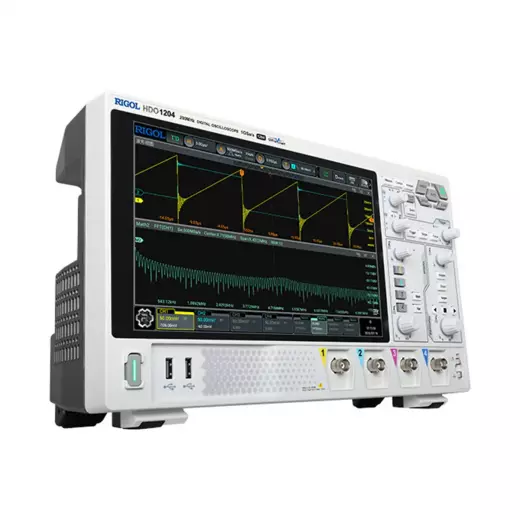

RIGOL DHO1202 цифровой осциллограф

Осциллограф RIGOL DHO1202 представляет собой высокопроизводительный двухканальный цифровой прибор с полосой пропускания 200 МГц, построенный на базе 12-битной архитектуры вертикального разрешения, что кардинально отличает его от устаревших 8-битных решений. Модель обеспечивает частоту дискретизации до 2 Гвыб/с на канал, глубину памяти 50 млн точек (стандартно) и возможность аппаратной записи до 500 000 кадров в реальном времени, что делает её незаменимым инструментом для детальной отладки аналоговых цепей, анализа импульсных источников питания и исследования сложных цифровых протоколов. DHO1202 ориентирован на инженерные лаборатории, сервисные центры и исследовательские подразделения, где требуется высокая точность измерений и визуализация сигналов с малыми амплитудами. В отличие от базовых моделей линейки HDO1000, версия DHO1202 предлагает увеличенную вдвое полосу пропускания и встроенную операционную систему Android с мультисенсорным управлением.

12-битное вертикальное разрешение

Ключевое преимущество осциллографа DHO1202 перед большинством цифровых приборов начального и среднего ценового сегмента — использование 12-битного АЦП, обеспечивающего вертикальное разрешение 12 бит в штатном режиме и до 16 бит в режиме высокого разрешения (High Resolution). Это дает в 16 раз более точное представление амплитуды по сравнению с традиционными 8-битными осциллографами, где квантование сигнала происходит с шагом 256 уровней против 4096 уровней у DHO1202.

• Вертикальное разрешение: 12 бит (стандарт), 14 бит и 16 бит (режим высокого разрешения) — позволяет различать сигналы с амплитудой до 500 мкВ/дел.
• Эффективное количество бит ENOB: типовое значение > 8 бит, что гарантирует реальную точность преобразования даже при работе на полной полосе 200 МГц.
• Динамический диапазон: ±4 деления для 12-битного режима, что обеспечивает корректное отображение сигналов с большими выбросами без перегрузки АЦП.

Благодаря повышенному разрешению, DHO1202 уверенно фиксирует паразитные составляющие, пульсации и шумы в цепях питания, а также позволяет точно измерять параметры низковольтных интерфейсов (1.8 В, 2.5 В, 3.3 В) без необходимости использования внешних усилителей.

Частота дискретизации и память

Осциллограф DHO1202 оснащен быстродействующей системой сбора данных с максимальной частотой дискретизации 2 Гвыб/с при использовании одного канала и 1 Гвыб/с при работе с двумя каналами. Такой запас дискретизации — более чем десятикратное превышение над полосой 200 МГц — гарантирует достоверное восстановление формы сигнала любой сложности без эффекта наложения спектра (алиасинга). Глубина памяти составляет 50 млн точек на канал в стандартной конфигурации, что позволяет захватывать длительные процессы с сохранением высокого временного разрешения.

• Режим 1 канала: 2 Гвыб/с, память 50 млн точек (с опцией HDO1000-RLU-01 — 100 млн точек).
• Режим 2 каналов: 1 Гвыб/с, память 25 млн точек на канал (с опцией — 50 млн точек на канал).
• Режим пикового детектора: захват глитчей длительностью от 2 нс, что позволяет выявлять короткие импульсные помехи, невидимые при обычной выборке.

Максимальная скорость захвата осциллограмм достигает 1 500 000 осц/с в режиме UltraAcquire, что в 30 раз выше, чем в векторном режиме (50 000 осц/с). Это особенно важно при поиске редких событий и анализе сигналов с низкой вероятностью появления.

Сенсорный дисплей и аппаратный анализ

DHO1202 оснащен 10.1-дюймовым емкостным сенсорным дисплеем с разрешением 1280×800 пикселей и поддержкой мультитач-жестов. Управление прибором организовано на базе восьмиядерного процессора Cortex-A72 с тактовой частотой 1.8 ГГц и 4 ГБ оперативной памяти, работающего под управлением операционной системы Android. Это обеспечивает мгновенный отклик на действия пользователя, плавную прокрутку и масштабирование сигналов, а также многозадачную работу с измерениями и математическими функциями.

• Аппаратная запись и воспроизведение: до 500 000 кадров в реальном времени с возможностью покадрового просмотра и измерения параметров на каждом кадре.
• Тест «Годен/Не годен» (Mask Test): автоматическое сравнение сигнала с заданной пользователем маской с остановкой захвата, звуковым сигналом и сохранением скриншота при нарушении.
• Встроенные инструменты: цифровой вольтметр (4 разряда) и прецизионный частотомер с разрешением до 6 разрядов — оба работают параллельно с основным режимом осциллографа.

Наличие видеовыхода HDMI позволяет выводить изображение на внешний монитор с разрешением до Full HD, что полезно при коллективной работе и презентациях результатов.

Система триггеров и декодирование протоколов

Гибкая система запуска осциллографа DHO1202 включает более 20 типов триггеров — от классического запуска по фронту до сложных режимов по длительности импульса, по наклону, по шаблону, по тайм-ауту, по окну и по N-му фронту. Полоса пропускания внешнего входа запуска составляет 200 МГц с чувствительностью 200 мВ (пик-пик) до 100 МГц и 500 мВ в диапазоне 100–200 МГц, что позволяет синхронизироваться с высокочастотными источниками.

• Типы триггеров по протоколам: I2C, SPI, RS232/UART, CAN, LIN — встроенные аппаратные декодеры отображают содержимое кадров непосредственно на экране.
• Полоса пропускания внутреннего триггера: соответствует полосе аналогового тракта 200 МГц; чувствительность — 0.5 деления для сигналов от 50 мВ/дел.
• Внешний вход запуска: имеет импеданс 1 МОм и порог срабатывания до ±5 В, обеспечивая совместимость с большинством цифровых и аналоговых источников.

Автоматические измерения включают 41 параметр (амплитудные, временные, задержки, фазы, статистические), при этом до 14 измерений могут отображаться одновременно на экране. Статистика измерений обновляется непрерывно с возможностью подсчета текущего, среднего, максимального, минимального и среднеквадратического значений.

В линейке Rigol HDO1000 модель DHO1202 занимает верхнюю позицию по полосе пропускания (200 МГц) при сохранении той же 12-битной архитектуры и аппаратной платформы, что и младший DHO1002 (100 МГц). Выбор в пользу DHO1202 оправдан при работе с высокочастотными сигналами — например, при анализе выходных каскадов усилителей, тактовых генераторов свыше 50 МГц и цифровых шин с частотами до 25 МГц, где требуется максимальная детализация фронтов и минимальное время нарастания не более 5 нс. При этом DHO1202 сохраняет полную совместимость с опциями увеличения памяти (HDO1000-RLU-01) и программными расширениями, что позволяет наращивать функциональность прибора по мере усложнения решаемых задач.
