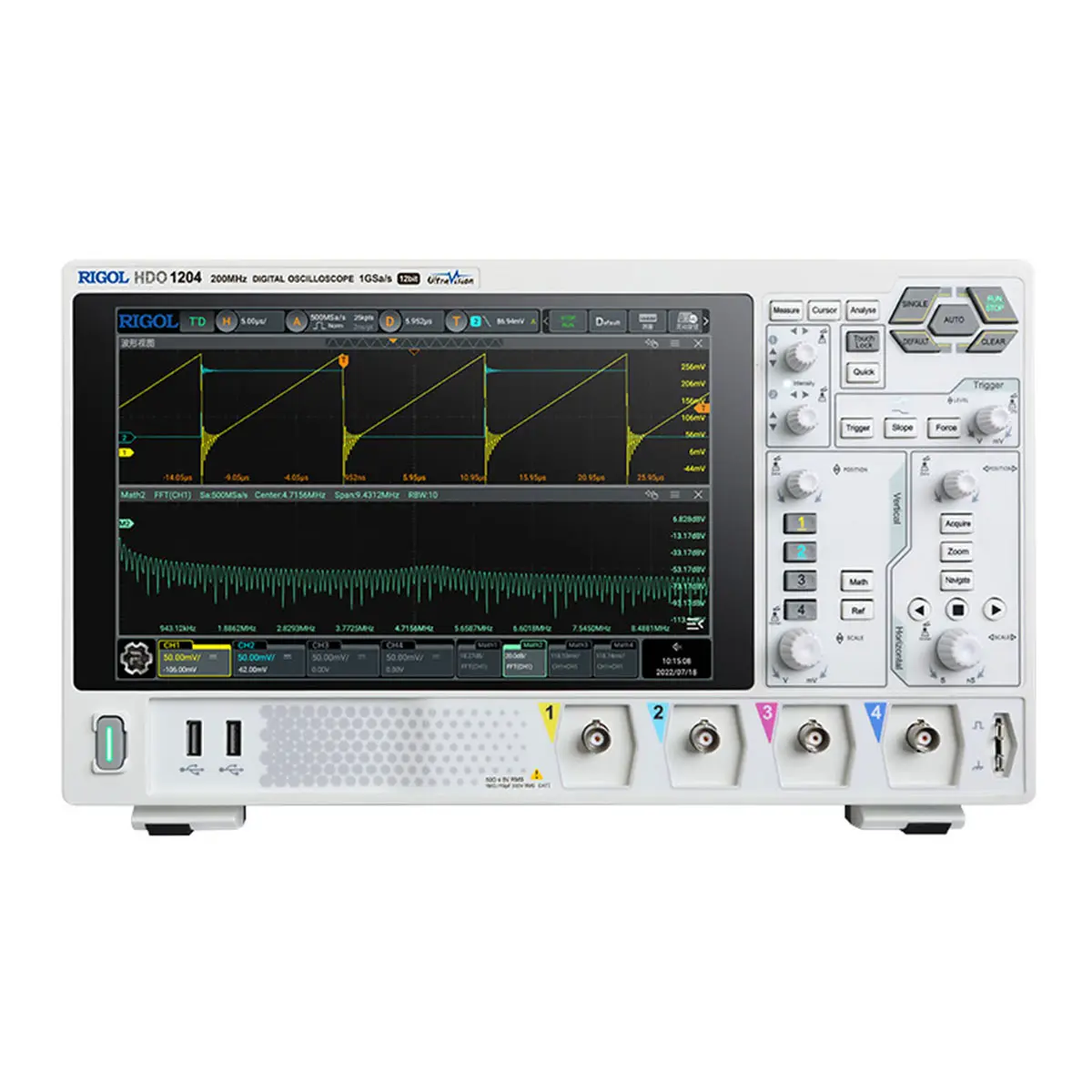

RIGOL DHO1104 цифровой осциллограф

Осциллограф Rigol DHO1104 представляет собой двухканальный цифровой прибор с полосой пропускания 100 МГц и временем нарастания не более 5 нс, выполненный на базе 12-разрядного вертикального преобразователя. В отличие от классических 8-битных осциллографов, DHO1104 обеспечивает более высокую точность измерения малых сигналов благодаря эффективной разрядности ENOB > 8 бит и возможности увеличения разрешения до 16 бит в режиме высокого разрешения. Модель ориентирована на сервисные лаборатории, учебные заведения и производственные участки, где требуется визуализация сигналов средней частоты с высоким качеством отображения. DHO1104 оснащён 10,1-дюймовым ёмкостным сенсорным экраном с разрешением 1280×800 пикселей, что обеспечивает удобную работу с длинными записями и сложными осциллограммами. Благодаря частоте дискретизации до 2 Гвыб/с в одноканальном режиме и глубине памяти 50 млн точек (с возможностью расширения до 100 млн) прибор фиксирует длительные процессы без потери временного разрешения.

12-битное разрешение и высокоточный АЦП

Главная особенность DHO1104 — вертикальное разрешение 12 бит (4096 уровней квантования), что в 16 раз выше, чем у стандартных 8-битных осциллографов. Это позволяет различать сигналы с амплитудой до 500 мкВ на фоне шумов и измерять параметры низкоуровневых датчиков без применения внешних усилителей. Эффективное количество бит (ENOB) превышает 8, что подтверждает реальную точность преобразования в рабочем диапазоне частот. При активации режима высокого разрешения (Hi-Res) вертикальное разрешение повышается до 14 или 16 бит за счёт цифровой фильтрации шумов — это особенно полезно при измерении сигналов с малым отношением сигнал/шум, например, при анализе пульсаций источников питания или выходов прецизионных ЦАП. Чувствительность по вертикали регулируется от 500 мкВ/дел до 10 В/дел при входном сопротивлении 1 МОм, а диапазон смещения по постоянному току достигает ±100 В на грубых шкалах, что позволяет измерять сигналы с большим уровнем постоянной составляющей.

Частота дискретизации и режимы захвата

• Максимальная частота дискретизации: 2 Гвыб/с при работе с одним каналом и 1 Гвыб/с при использовании двух каналов. Это обеспечивает разрешение по времени 500 пс в одноканальном режиме, что в 5 раз превышает требования Найквиста для сигналов с частотой до 100 МГц.
• Глубина памяти: стандартная — 50 млн точек на один канал (25 млн на два). С опцией HDO1000-RLU-01 объём увеличивается до 100 млн точек (50 млн на два канала), что позволяет захватывать участки длительностью до нескольких секунд с микросекундным разрешением.
• Пиковый детектор: захватывает глитчи длительностью от 2 нс, что важно для поиска кратковременных выбросов в импульсных схемах.
• Режим UltraAcquire: обеспечивает скорость захвата до 1 500 000 осциллограмм в секунду, что на порядок выше стандартного векторного режима (50 000 осц/с). Это позволяет визуализировать редкие события и аномалии с высокой вероятностью обнаружения.

Сенсорный экран и управление на базе Android

DHO1104 оснащён 10,1-дюймовым ёмкостным мультитач-дисплеем с разрешением 1280×800 пикселей, который поддерживает жесты масштабирования, перемещения и выделения участков осциллограммы. Управление осуществляется как через сенсорный экран, так и через физические кнопки и ручки, что удобно при работе в перчатках или при необходимости быстрой настройки. Прибор работает под управлением операционной системы Android, что даёт доступ к встроенному файловому менеджеру, поддержке внешних USB-накопителей и возможности экспорта скриншотов в форматах PNG, BMP, JPG, а также данных осциллограмм в CSV и BIN. Внутренняя энергонезависимая память объёмом 8 ГБ позволяет хранить до 10 эталонных сигналов, тысячи файлов настроек и результатов измерений, а интерфейсы USB 3.0 и LAN обеспечивают быстрый обмен данными с компьютером для последующего анализа в MATLAB, LabVIEW или фирменном ПО Rigol.

Расширенные измерительные и триггерные возможности

• Количество автоматических измерений: 41 параметр, включая вертикальные (Vpp, Vavg, VRMS, область) и горизонтальные (период, частота, время нарастания/спада, длительность импульса). До 14 измерений могут отображаться одновременно на экране с обновлением в реальном времени и статистической обработкой (среднее, минимум, максимум, стандартное отклонение).
• Типы запуска: по фронту, импульсу, наклону, видео, шаблону, длительности, тайм-ауту, задержке, N-му фронту, а также по протоколам последовательной передачи данных — I2C, SPI, RS232/UART, CAN, LIN. Это позволяет выделять сложные события в цифровых шинах без внешних декодеров.
• Математические операции: до 4 одновременно отображаемых функций, включая арифметику (A+B, A−B, A×B, A/B), БПФ с размером записи до 1 млн точек, интегрирование, дифференцирование, логарифмирование, фильтрацию нижних/верхних частот и полосовую фильтрацию.
• Цифровой вольтметр и частотомер: встроенные инструменты для измерения постоянного и переменного напряжения (4 разряда) и частоты (от 3 до 6 разрядов) с диапазоном вплоть до полосы пропускания прибора. Частотомер также выполняет функцию сумматора до 48 разрядов.

В линейке осциллографов Rigol DHO1000 модель DHO1104 занимает базовую позицию с полосой 100 МГц, дополняя старшие версии DHO1204 (200 МГц) и DHO1404 (400 МГц), которые имеют аналогичную архитектуру и разрешение, но более высокие частотные характеристики. При этом DHO1104 сохраняет ту же глубину памяти, частоту дискретизации и набор функций, что делает её рациональным выбором для учебных лабораторий, сервисных центров и производственных линий, где полоса до 100 МГц покрывает более 90% типовых задач — от отладки микроконтроллерных систем до проверки импульсных преобразователей и аналоговых датчиков.

Покупка RIGOL DHO1104 цифровой осциллограф в BESTKIP

Купить RIGOL DHO1104 цифровой осциллограф можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Подбор специалиста — сравним DHO1104 с соседними индексами по полосе, каналам и дискретизации.
