RIGOL DHO1072 цифровой осциллограф

Осциллограф RIGOL DHO1072 представляет собой двухканальный цифровой запоминающий прибор с полосой пропускания 70 МГц и максимальной частотой дискретизации 2 Гвыб/с. Модель выделяется 12-битным вертикальным разрешением, возможностью увеличения до 16 бит в режиме высокого разрешения и глубиной памяти до 100 млн точек на канал (с опцией), что делает её превосходным инструментом для детального анализа сигналов в ремонтных мастерских, учебных лабораториях и при разработке аналоговых и цифровых устройств. DHO1072 отличается от младших версий наличием 10,1-дюймового ёмкостного сенсорного дисплея и встроенной операционной системы Android, обеспечивающей высокую скорость обработки и удобство управления жестами. Прибор ориентирован на инженеров и преподавателей, которым требуется высокая точность измерений, наглядное представление сигналов и возможность длительной регистрации переходных процессов.

Вертикальное разрешение и дискретизация

Осциллограф DHO1072 использует 12-битный аналого-цифровой преобразователь, обеспечивающий вертикальное разрешение в 16 раз выше, чем у традиционных 8-битных приборов, что позволяет различать мельчайшие детали сигнала на фоне шумов. Эффективное количество бит (ENOB) превышает 8 бит, а при активации режима высокого разрешения вертикальное разрешение может быть увеличено до 14 или 16 бит, что особенно ценно при измерении низкоуровневых сигналов и анализе пульсаций источников питания. Частота дискретизации достигает 2 Гвыб/с при использовании одного канала и 1 Гвыб/с при работе по двум каналам, обеспечивая детальное восстановление формы сигнала с временным разрешением до 400 пс. Для фиксации кратковременных выбросов предусмотрен пиковый детектор, захватывающий глитчи длительностью от 2 нс, что гарантирует обнаружение сбоев даже в высокоскоростных цифровых цепях.

• Вертикальное разрешение: 12 бит, с повышением до 14/16 бит в режиме высокого разрешения.
• Дискретизация: 2 Гвыб/с (1 канал), 1 Гвыб/с (2 канала).
• Пиковый детектор: захват глитчей от 2 нс.
• Разрешение по времени: 400 пс.

Глубина памяти и скорость захвата

DHO1072 оснащён глубокой памятью: 50 млн точек на один канал и 25 млн точек на два канала в стандартной конфигурации, с возможностью расширения до 100 млн и 50 млн точек соответственно (опция HDO1000-RLU-01). Такой объём памяти позволяет сохранять длительные записи сигналов с высоким разрешением, что критично при анализе медленно меняющихся процессов или при необходимости изучения отдельных участков осциллограммы с увеличением. Скорость захвата сигнала в векторном режиме достигает 50 000 осциллограмм в секунду, а в режиме UltraAcquire — 1 500 000 осциллограмм в секунду, что обеспечивает практически мгновенную реакцию на изменения сигнала и высокую вероятность обнаружения редких событий. Аппаратная запись и воспроизведение позволяют сохранять до 500 000 кадров в реальном времени, что делает прибор незаменимым при анализе переходных процессов и поиске периодически возникающих аномалий.

• Память (стандарт): 50 млн точек (1 канал), 25 млн точек (2 канала).
• Память (опция): до 100 млн точек (1 канал), 50 млн точек (2 канала).
• Скорость захвата: до 1 500 000 осц/с в режиме UltraAcquire.
• Запись кадров: до 500 000 сегментов.

Система триггера и декодирование

Осциллограф DHO1072 предлагает широкий набор типов запуска, включая по фронту, импульсу, наклону, видео, шаблону, продолжительности, тайм-ауту, окну, задержке, настройке/удержанию и по N-му фронту, что обеспечивает гибкую синхронизацию с самыми разнообразными сигналами. Встроенная система триггера поддерживает декодирование последовательных протоколов I²C, SPI, RS-232/UART, CAN и LIN, что позволяет легко отлаживать цифровые шины и анализировать передаваемые данные непосредственно на экране осциллографа. Чувствительность внутреннего запуска составляет 0,5 деления при вертикальном отклонении ≥50 мВ/дел, а диапазон удержания триггера регулируется от 8 нс до 10 с, обеспечивая стабильный запуск даже при нерегулярных сигналах. Полоса пропускания внешнего входа запуска достигает 200 МГц, что позволяет синхронизироваться с высокочастотными источниками сигнала, а его входной импеданс составляет 1 МОм, как и у основных каналов.

• Типы триггера: более 12 режимов, включая протокольные для I²C, SPI, RS-232, CAN, LIN.
• Чувствительность: 0,5 дел. при ≥50 мВ/дел (внутренний запуск).
• Диапазон удержания: от 8 нс до 10 с.
• Внешний вход запуска: полоса 200 МГц, импеданс 1 МОм.

Дисплей, интерфейсы и управление

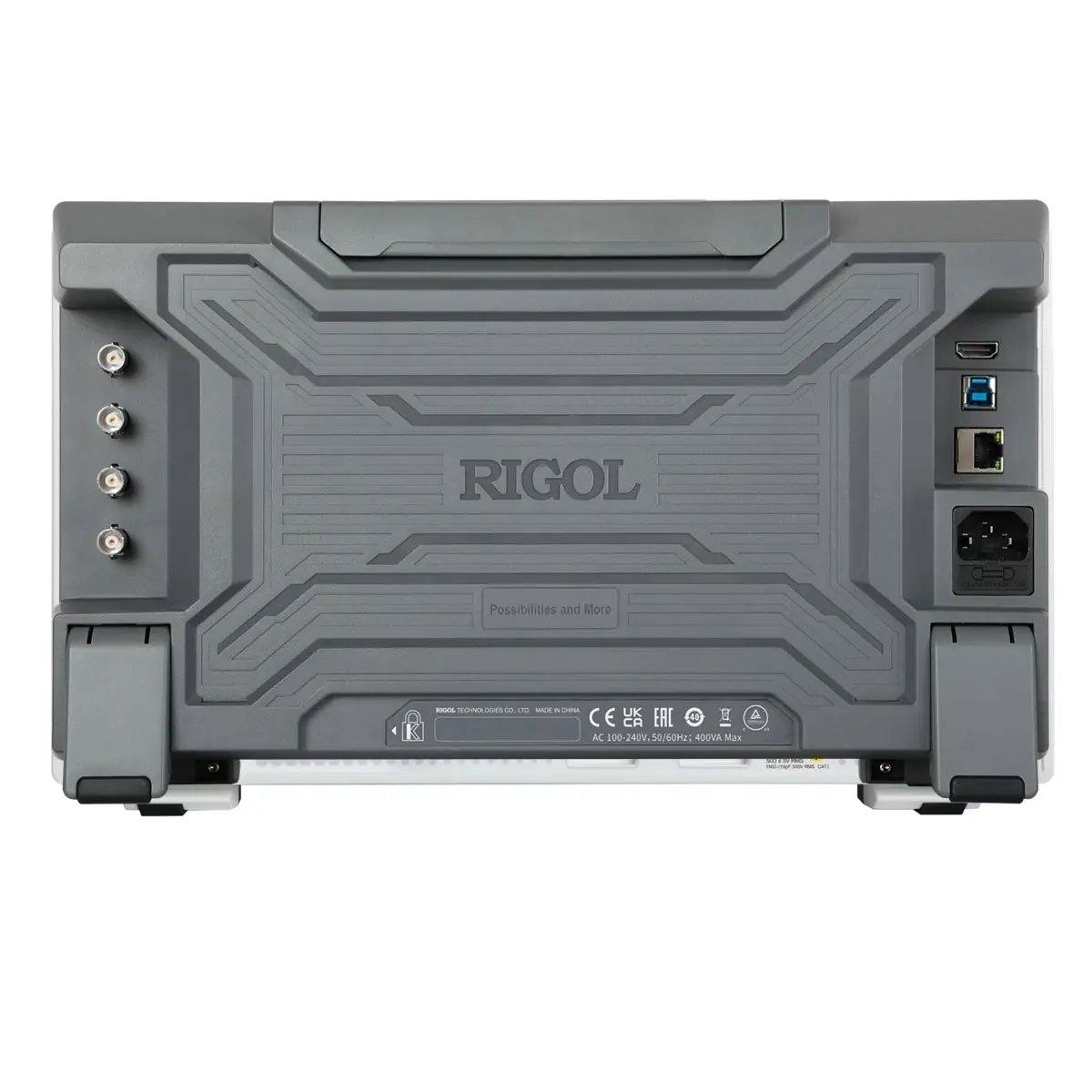

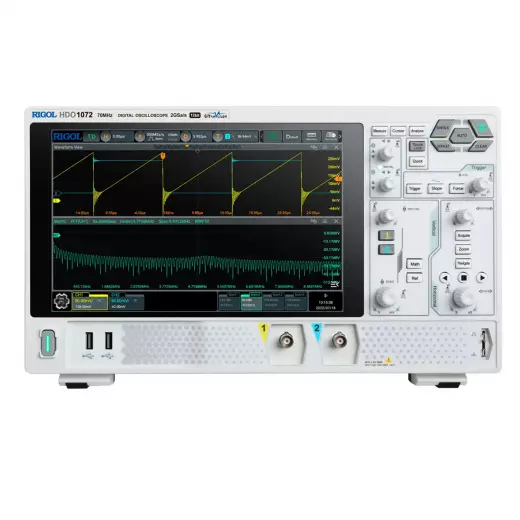

Управление прибором DHO1072 осуществляется через крупный 10,1-дюймовый ёмкостный сенсорный дисплей с разрешением 1280×800 пикселей и поддержкой мультитач-жестов, что делает навигацию по меню и масштабирование осциллограмм интуитивно понятными. Встроенная операционная система Android на базе восьмиядерного процессора Cortex-A72 с частотой 1,8 ГГц и 4 ГБ оперативной памяти обеспечивает быстродействие интерфейса и возможность работы с приложениями. Для подключения к внешним устройствам предусмотрены интерфейсы USB 3.0, LAN и видеовыход HDMI для вывода изображения на внешний монитор или проектор. Максимальная потребляемая мощность составляет 400 Вт, а масса прибора — 5,37 кг, что при габаритах 358×214×120 мм позволяет устанавливать его в стандартную 4U стойку для стационарного использования в лабораториях и на производствах.

• Дисплей: 10,1” ёмкостный, мультитач, 1280×800 пикселей.
• Процессор: Cortex-A72 1,8 ГГц, 8 ядер, 4 ГБ ОЗУ, Android.
• Интерфейсы: USB 3.0, LAN, HDMI, внешний триггер.
• Габариты и вес: 358×214×120 мм, 5,37 кг, монтаж в стойку 4U.

В отличие от младшей модели DHO804 с полосой 70 МГц, но меньшей памятью и дисплеем, DHO1072 предлагает значительно больший объём памяти (50 млн точек против 25 млн) и более высокое разрешение экрана, что делает его предпочтительным для длительных записей и анализа сложных сигналов. По сравнению со старшими моделями серии DHO1000 с полосой 100 МГц и выше, DHO1072 является экономически эффективным решением для задач, не требующих сверхвысоких частот, но нуждающихся в высокой точности и большом объёме выборки. Благодаря возможности расширения памяти до 100 млн точек и 12-битному АЦП, этот осциллограф превосходит многие аналоги в своём классе по детализации и качеству измерения, что подтверждается типовым значением ENOB > 8 бит.
