RGK DO-502 цифровой осциллограф

Осциллограф RGK (Китай) RGK DO-502 представляет собой современный цифровой запоминающий двухканальный прибор, построенный на базе 8-разрядного АЦП и оснащенный 7-дюймовым ЖК-дисплеем с разрешением 800×480 пикселей. Модель DO-502 обеспечивает полосу пропускания 50 МГц, максимальную частоту дискретизации 500 Мвыб/с и глубину памяти до 64 кб на канал (в одноканальном режиме), что позволяет детально анализировать как высокочастотные, так и медленно меняющиеся сигналы. Этот осциллограф предназначен для широкого круга задач: от ремонта бытовой электроники и диагностики импульсных блоков питания до учебных лабораторий и сервисных центров, где требуется сочетание цифровых возможностей (БПФ, математические операции, цифровые фильтры) с интуитивно понятным управлением. Отличие DO-502 от базовых цифровых осциллографов — наличие отключаемого ограничения полосы 20 МГц, широкий диапазон временной развертки от 2 нс/дел до 50 с/дел и встроенные цифровые фильтры для подавления шумов. Компактный корпус с массой 2 кг и питание от универсальной сети 100–240 В делают DO-502 удобным для настольного и выездного применения.

Цифровая архитектура

Осциллограф DO-502 построен на цифровой платформе с 8-разрядным аналого-цифровым преобразователем, который оцифровывает сигнал с частотой до 500 Мвыб/с. Это обеспечивает детальное восстановление формы сигнала в полосе до 50 МГц с временем нарастания не более 7 нс. Глубина памяти составляет 64 кб при использовании одного канала и 32 кб при работе с двумя каналами, что позволяет захватывать длинные последовательности для последующего анализа медленных процессов или пакетов данных. 7-дюймовый ЖК-дисплей с разрешением 800×480 пикселей отображает сигналы с высокой четкостью, а цветовая кодировка каналов упрощает идентификацию波形ов. Цифровая обработка включает режимы усреднения, пикового детектора и накопления, что позволяет эффективно подавлять шумы и выявлять случайные выбросы.

• Разрядность АЦП: 8 бит — обеспечивает 256 уровней квантования для точного восстановления амплитуды сигнала.
• Частота дискретизации: 500 Мвыб/с — достаточна для корректного отображения сигналов с полосой 50 МГц (по критерию Найквиста).
• Глубина памяти: 64 кб (1 канал) / 32 кб (2 канала) — позволяет записывать осциллограммы длительностью до 128 мкс при максимальной частоте дискретизации.
• Время нарастания: ≤7 нс — соответствует полосе 50 МГц и гарантирует корректное отображение крутых фронтов.

Горизонтальная и вертикальная развертка

Диапазон коэффициента вертикальной развертки DO-502 простирается от 1 мВ/дел до 20 В/дел, что перекрывает сигналы от слабых датчиков до мощных усилителей. Горизонтальная развертка регулируется от 2 нс/дел до 50 с/дел, позволяя наблюдать как одиночные импульсы длительностью в единицы наносекунд, так и переходные процессы длительностью до нескольких минут. Отключаемое ограничение полосы пропускания до 20 МГц полезно при работе с шумными сигналами: оно подавляет высокочастотные помехи, не влияя на низкочастотную составляющую. Режим автоподстройки параметров развертки и синхронизации упрощает первичную настройку, а ручные регулировки с шагом 1-2-5 обеспечивают гибкость для опытных пользователей.

• Чувствительность: 1 мВ/дел…20 В/дел — широкий динамический диапазон для любых типов сигналов.
• Временная развертка: 2 нс/дел…50 с/дел — охватывает 13 порядков длительности сигналов.
• Ограничение полосы: 20 МГц (отключаемое) — эффективно снижает уровень высокочастотного шума.
• Количество каналов: 2 — позволяет сравнивать сигналы в реальном времени с возможностью отображения каждого канала отдельным цветом.

Математика и цифровая фильтрация

В DO-502 реализован полноценный математический блок, выполняющий операции сложения, вычитания, умножения и деления осциллограмм, что полезно при анализе выходных сигналов усилителей, выпрямителей и фильтров. Быстрое преобразование Фурье (БПФ) с оконными функциями Хэннинга, Блэкмана, Хэмминга или прямоугольным окном позволяет визуализировать спектральный состав сигнала вплоть до частоты Найквиста (250 МГц). Цифровые фильтры — высокочастотный, низкочастотный и полосовой — помогают выделить полезный сигнал на фоне шумов без использования внешнего оборудования. Это особенно актуально при отладке аудиоаппаратуры, импульсных источников питания и радиоканалов.

• Математические операции: ＋, －, ×, ÷ — для обработки сигналов в реальном времени.
• БПФ: с выбором оконных функций — для спектрального анализа и поиска гармонических составляющих.
• Цифровые фильтры: ВЧ, НЧ, полосовой — для подавления помех и выделения сигнала заданной полосы.
• Оконные функции: Хэннинг, Блэкман, Хэмминг, прямоугольное — оптимизация БПФ под разные типы сигналов.

Экран и управление

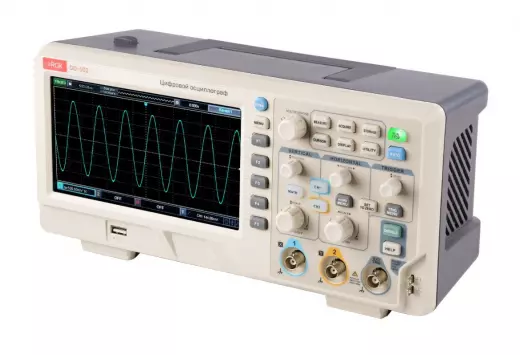

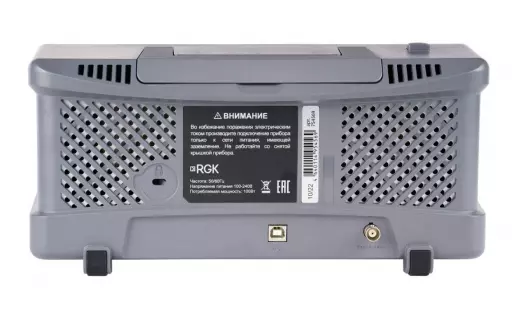

Осциллограф DO-502 оснащен 7-дюймовым ЖК-дисплеем с разрешением 800×480 пикселей, обеспечивающим яркое и контрастное изображение даже при ярком освещении. Отображение сигналов выполнено в цвете, что упрощает идентификацию каналов и типов измерений (например, опорные линии, курсоры, результаты БПФ). Управление осуществляется через удобную панель с кнопками и энкодером, а меню — на русском языке, что снижает порог входа для начинающих специалистов. Компактные габариты 152×311×137 мм и масса 2 кг позволяют размещать прибор даже на ограниченном рабочем пространстве, а питание от сети 100–240 В без переключения делает DO-502 универсальным для использования в разных странах.

• Дисплей: 7 дюймов, 800×480 пикселей — высокая детализация и цветовая кодировка.
• Питание: 100–240 В — автоматическое переключение для работы в любых сетях.
• Габариты: 152×311×137 мм — компактность для настольного применения.
• Масса: 2 кг — легкий и переносимый прибор для полевых и лабораторных условий.

В линейке цифровых осциллографов RGK модель DO-502 занимает позицию базового прибора с расширенными функциональными возможностями. По сравнению с младшей моделью DO-501 (полоса 25 МГц, частота дискретизации 250 Мвыб/с) DO-502 предлагает вдвое большую полосу пропускания, удвоенную частоту дискретизации и увеличенную глубину памяти, что делает его предпочтительным для задач, связанных с анализом высокочастотных сигналов и спектральными измерениями. В отличие от старшей модели DO-504 (100 МГц, 1 Гвыб/с), DO-502 сохраняет оптимальный баланс между ценой и производительностью, оставаясь доступным для большинства лабораторий и сервисных центров.

Покупка RGK (Китай) DO-502 цифровой осциллограф в BESTKIP

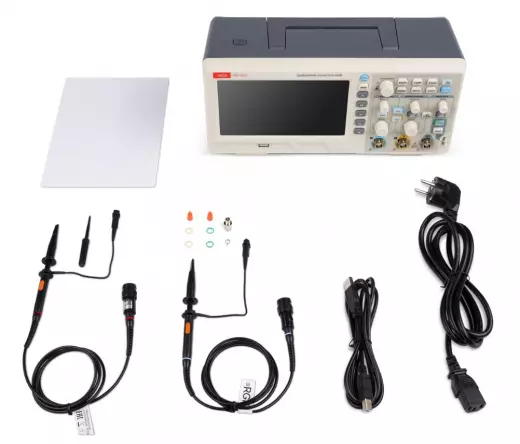

Купить RGK (Китай) DO-502 цифровой осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Консультация — поможем выбрать между DO-502 и альтернативами на BESTKIP.
