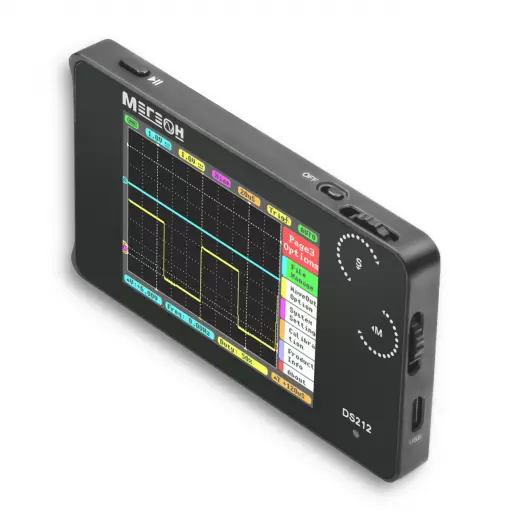

МЕГЕОН DS212 Карманный цифровой осциллограф

Осциллограф МЕГЕОН DS212 Карманный — это компактный цифровой прибор с частотой дискретизации 10 МВыб/с и чувствительностью вертикальной развертки от 20 мВ/дел до 10 В/дел. Горизонтальная развертка модели DS212 перекрывает диапазон от 1 мкс/дел до 2 с/дел, что позволяет наблюдать как высокочастотные колебания, так и медленно протекающие переходные процессы. Глубина памяти в 8 Кб обеспечивает запись формы сигнала для последующего анализа, а встроенный генератор от 10 Гц до 1 МГц делает этот осциллограф компактной мини-лабораторией. Модель DS212 ориентирована на мобильную диагностику, полевые работы, выездное обслуживание и обучение, где важна автономность и малые габариты при сохранении базового набора измерительных функций. В линейке карманных осциллографов МЕГЕОН DS212 выделяется сочетанием алюминиевого корпуса, встроенного аккумулятора и 2,8-дюймового цветного дисплея, обеспечивая полноценную работу без подключения к сети.

Дискретизация и полоса

Осциллограф DS212 реализует частоту дискретизации 10 МВыб/с — этого показателя достаточно для уверенного захвата сигналов в звуковом и низкочастотном диапазонах, а также для наблюдения за широтно-импульсными модуляциями и логическими уровнями. Чувствительность вертикальной развертки ступенчато переключается по ряду 1-2-5, начиная с 20 мВ/дел и заканчивая 10 В/дел — такой набор позволяет комфортно работать с сигналами от слаботочных датчиков до силовых цепей постоянного тока. Горизонтальная развертка DS212 в режиме реального времени охватывает отрезки от 1 мкс/дел до 2 с/дел, что дает возможность детально изучать как высокоскоростные импульсы, так и медленные переходные характеристики. Память осциллографа — 8 Кб на канал (в модели DS212 используется одноканальная архитектура), и этого объема хватает для сохранения осциллограммы с параметрами для последующего переноса в ПК. Такое сочетание дискретизации, развертки и памяти позволяет считать DS212 полноценным измерительным инструментом для оперативной оценки формы сигнала, а не просто индикатором наличия напряжения.

• Частота дискретизации: 10 МВыб/с — захват сигналов до единиц мегагерц с приемлемым разрешением по времени.
• Горизонтальная развертка: 1 мкс/дел – 2 с/дел (шаг 1-2-5) — широкий диапазон скоростей для любых прикладных задач.
• Вертикальная чувствительность: 20 мВ/дел – 10 В/дел (шаг 1-2-5) — работа от микроконтроллерных уровней до питающих шин.
• Входное сопротивление: 1 МОм — стандартный импеданс для пассивных щупов, совместимость с большинством пробников.

Автономность и эргономика

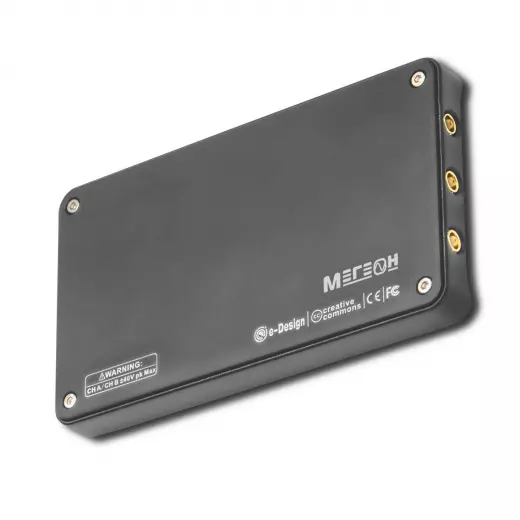

Карманный форм-фактор осциллографа DS212 реализован благодаря алюминиевому корпусу толщиной всего 10 мм и массе 100 г, что позволяет разместить прибор в чехле или наладоннике. Встроенная литиевая батарея емкостью 500 мАч 3,7 В обеспечивает несколько часов непрерывной работы в полевых условиях, при этом осциллограф DS212 можно запитать через внешний USB-порт — это удобно при длительной отладке на стенде или в лаборатории. 2,8-дюймовый цветной TFT-дисплей с разрешением 320 x 240 и поддержкой 65 000 цветов дает контрастное и яркое изображение даже при боковом освещении, а регулируемая подсветка экрана помогает адаптировать яркость под условия работы. Органы управления DS212 построены по принципу «взял и работаешь»: основные кнопки триггера, выбора режима и курсоров вынесены на переднюю панель, навигация по меню интуитивно понятна. Алюминиевый сплав корпуса не только уменьшает вес, но и обеспечивает пассивное охлаждение, а также защиту внутренних компонентов при случайных падениях и вибрациях — важное качество для выездного специалиста.

• Питание: встроенный Li-ion 500 мАч 3,7 В + внешний USB — гибкость при работе в разных условиях.
• Габариты и вес: 100 х 56,5 х 10 мм, 100 г — настоящий карманный осциллограф для мобильного использования.
• Дисплей: 2,8-дюймовый TFT 320x240, 65000 цветов — четкая визуализация даже мелких деталей сигнала.
• Рабочие температуры: от 0 до +50 °C (хранение до +60 °C) — пригоден для использования в неотапливаемых помещениях и на открытом воздухе.

Триггер и измерения

Осциллограф DS212 поддерживает четыре режима триггера: Auto (автоматический) — для непрерывного отображения сигнала, Normal (нормальный) — для стабилизации при наличии синхронизации, Single (однократный) — для захвата единичных событий, а также Scan (сканирование) для наблюдения медленных изменений и None для свободного режима. Запуск триггера возможен как по нарастающему, так и по спадающему фронту сигнала, что позволяет ловить передний или задний край импульса. Встроенный набор автоматических измерений DS212 включает частоту, время цикла, рабочий цикл, пиковое напряжение, среднеквадратическое (RMS), среднее и постоянное напряжение — семь ключевых параметров для экспресс-анализа без ручных расчетов. Для более точной оценки предусмотрена функция считывания маркеров: курсоры можно устанавливать как по вертикали, так и по горизонтали, получая точные значения разницы напряжений и временных интервалов. Математические формы (-A, -B, A+B, A-B, Rec A, Rec B) позволяют выполнять алгебраические операции над сигналами, что востребовано при сравнении эталонного и измеряемого напряжений или при выделении разностного сигнала.

• Режимы триггера: Auto, Normal, Single, Scan, None — гибкая синхронизация под любую форму сигнала.
• Автоизмерения: частота, период, скважность, Vpp, Vrms, Vavg, Vdc — семь показателей одной кнопкой.
• Маркеры и курсоры: точное вертикальное и горизонтальное позиционирование для ручного анализа.
• Математика сигналов: инверсия, сложение, вычитание и запоминание промежуточных результатов.

Генератор и сохранение

Осциллограф DS212 оснащен встроенным генератором сигналов, что превращает его в мини-комбайн для проверки цепей: генератор выдает прямоугольный сигнал от 10 Гц до 1 МГц, а также синус, треугольник и пилу с частотой от 10 Гц до 20 кГц. Это позволяет быстро проверить частотную характеристику усилителей, оценить АЧХ фильтров или просто подать тестовый тон на вход тракта — все без внешнего генератора и дополнительных проводов. Для документирования результатов DS212 поддерживает сохранение в форматы Param, Bmp, Dat, Buf, CSV и Svg: вы можете экспортировать как графический снимок экрана, так и массив числовых данных для построения графиков в Excel или MathCAD. Внутренняя память объемом 8 Мб позволяет хранить десятки осциллограмм с настройками, а поддержка CSV и Svg упрощает вставку результатов в отчеты и презентации. Такая функциональность делает DS212 не просто карманным осциллографом, а диагностическим инструментом с возможностью архивации и обработки данных, что редко встречается в приборах данного класса.

• Встроенный генератор: меандр 10 Гц – 1 МГц; синус, треугольник, пила 10 Гц – 20 кГц — проверка трактов без внешних приборов.
• Форматы сохранения: Param, Bmp, Dat, Buf, CSV, Svg — от изображений до табличных данных.
• Внутренняя память: 8 Мб для хранения осциллограмм и настроек.
• Режимы входного сигнала: DC и AC — фильтрация постоянной составляющей при анализе переменных сигналов.

В сравнении с младшей моделью линейки, например DS203, осциллограф DS212 имеет упрощенную одноканальную структуру, но сохраняет те же базовые значения дискретизации и чувствительности, при этом выигрывая в компактности и автономности за счет более тонкого корпуса. В отличие от старших серий МЕГЕОН, DS212 не стремится к многоканальности или высокой полосе, а делает ставку на универсальность «карманной лаборатории» с генератором и широким набором форматов экспорта. Это разумный компромисс между функциональностью и портативностью для тех, кому нужен осциллограф всегда под рукой — в рюкзаке, сумке с ноутбуком или даже в кармане куртки.
