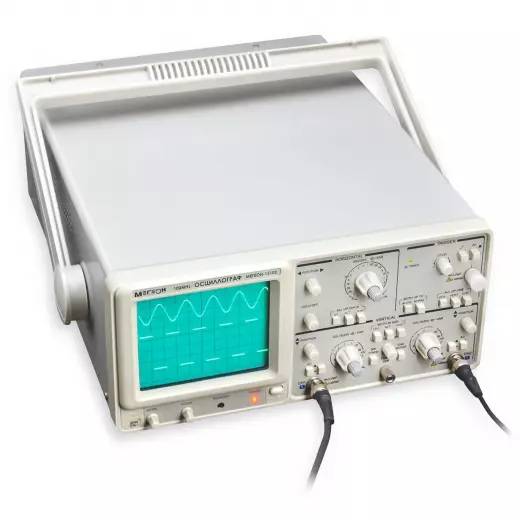

МЕГЕОН 15102 Осциллограф аналоговый два канала

Осциллограф МЕГЕОН 15102 аналоговый два канала представляет собой широкополосный ЭЛТ-прибор с полосой пропускания от 0 до 100 МГц, предназначенный для детального анализа высокочастотных сигналов в профессиональной и учебной практике. Модель 15102 обеспечивает чувствительность от 5 мВ/дел до 5 В/дел с 10 фиксированными ступенями по ряду 1-2-5, что позволяет наблюдать как слабые сигналы датчиков, так и мощные выходные напряжения усилителей. Осциллограф ориентирован на сервисные центры, занимающиеся ремонтом ВЧ-трактов, радиопередающих устройств и импульсной электроники, где требуется высокая точность временных измерений. В отличие от моделей с полосой 40 МГц, прибор 15102 даёт возможность уверенно работать с гармониками до пятого порядка для сигналов частотой 20 МГц, что критично при оценке целостности цифровых шин и анализе спектра. Благодаря времени нарастания не более 3,5 нс, осциллограф 15102 способен отображать фронты импульсов с высокой детализацией, недоступной для более медленных аналоговых приборов. Наличие полноценного XY-режима с полосой до 1 МГц делает его универсальным инструментом для фазовых измерений и снятия вольт-амперных характеристик.

Высокочастотный тракт

Осциллограф 15102 оснащён двумя идентичными каналами вертикального отклонения с полосой пропускания 100 МГц, что позволяет исследовать сигналы вплоть до ВЧ-диапазона без значительных затуханий. Чувствительность 5 мВ/дел … 5 В/дел с погрешностью ±5% гарантирует точность измерений при работе с различными уровнями сигнала, а плавная регулировка даёт перекрытие по диапазону не менее 2,5 раз. Входное сопротивление 1 МОм с ёмкостью 25 пФ обеспечивает минимальное влияние на исследуемую цепь, что особенно важно при работе с высокочастотными осцилляторами.

• Полоса пропускания: 0 … 100 МГц — позволяет наблюдать сигналы с частотами до 100 МГц и их гармоники.
• Время нарастания: не более 3,5 нс — обеспечивает детализацию крутых фронтов импульсов.
• Входное сопротивление/ёмкость: 1 МОм/25 пФ — стандартный параметр для высокочастотных измерений.

Максимальное входное напряжение при закрытом входе составляет 400 В (DC + AC пик), что защищает прибор от перегрузок при работе с высоковольтными цепями. Коэффициент развязки между каналами достаточен для одновременного наблюдения сигналов без взаимного влияния, что критично при сравнении фаз и амплитуд в дифференциальных схемах.

Тракт развёртки

Осциллограф 15102 оснащён горизонтальным трактом с коэффициентами развёртки от 50 нс/дел до 0,2 с/дел, разделёнными на 21 поддиапазон по ряду 1-2-5. Основная погрешность составляет ±5%, а плавная регулировка позволяет перекрывать калиброванное значение не менее чем в 2,5 раза. Дополнительный множитель х10 даёт возможность детализировать фронты сигналов с масштабом до 5 нс/дел, что важно для анализа переходных процессов.

• Развёртка: 50 нс/дел … 0,2 с/дел — покрывает временные интервалы от десятков наносекунд до десятых долей секунды.
• Множитель х10: расширяет возможности при наблюдении высокочастотных сигналов.
• Чувствительность синхронизации: от 0,8 дел (20 Гц–20 МГц) до 2 дел (20–100 МГц) — надёжный запуск развёртки.

Режимы работы схемы синхронизации включают ждущий, автоматический, а также синхронизацию от ТВ-сигнала, что делает осциллограф 15102 пригодным для ремонта и настройки видеоаппаратуры. Источники синхронизации — каналы 1 и 2, сеть питания, внешний источник — обеспечивают гибкость при работе с сигналами различной природы.

XY-режим и Z-вход

Осциллограф 15102 поддерживает полноценный XY-режим, в котором сигнал с канала 1 подаётся на горизонтальную ось, а с канала 2 — на вертикальную. Полоса пропускания в этом режиме составляет DC … 1 МГц, что позволяет использовать прибор для снятия вольт-амперных характеристик полупроводников, анализа петли гистерезиса и наблюдения фигур Лиссажу. Ошибка разности фаз между каналами не превышает 3° в полосе 0 … 50 кГц.

• Полоса XY: DC … 1 МГц — достаточна для большинства низкочастотных фазовых измерений.
• Ошибка разности фаз: не более 3° — гарантирует точность фазовых измерений.
• Z-вход: чувствительность 5 В (TTL-уровень), полоса DC … 1 МГц — для модуляции яркости луча.

Входное сопротивление Z-входа составляет 10 кОм, а максимальное входное напряжение — 50 В (DC + AC пик). Это позволяет подключать внешние генераторы развёртки или использовать прибор в качестве векторного дисплея при отладке специализированных систем.

Экран и конструкция

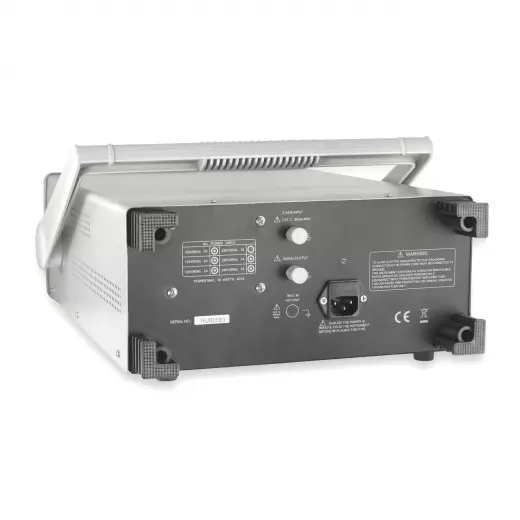

Осциллограф 15102 оснащён электронно-лучевой трубкой с активной областью экрана 80×100 мм, что обеспечивает комфортное наблюдение осциллограмм при длительной работе. Чёткость и контрастность изображения позволяют видеть даже мелкие детали сигнала, включая выбросы и паразитные колебания. Корпус с габаритами 150×310×455 мм и массой около 8 кг (без кабелей) обеспечивает устойчивость на рабочем столе, а потребляемая мощность не превышает 35 Вт (40 В·А).

• Экран ЭЛТ: активная область 80×100 мм — достаточный размер для детального анализа.
• Потребляемая мощность: не более 35 Вт — экономичное потребление электроэнергии.
• Вес: 8 кг (без кабелей), 9,2 кг в упаковке — умеренный вес для настольного прибора.

По сравнению с младшей моделью 15042 (40 МГц), осциллограф 15102 отличается удвоенной полосой пропускания и улучшенными параметрами синхронизации на высоких частотах. Это позволяет использовать его для анализа сигналов в радиодиапазоне и цифровых интерфейсах, где требуется точность временных измерений. При этом прибор сохраняет те же габариты и удобство работы, что делает его логичным выбором для лабораторий, которым нужен расширенный частотный диапазон без перехода на цифровые решения.
