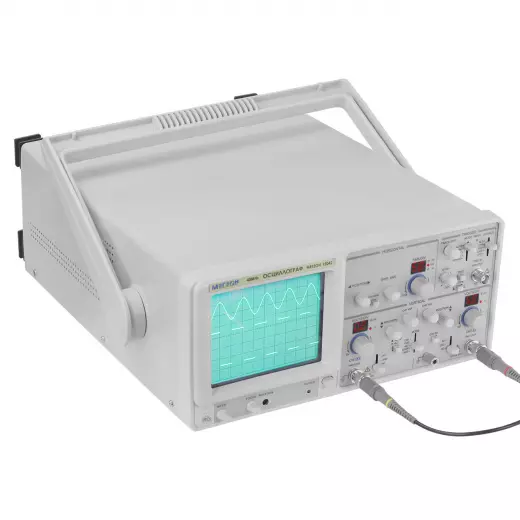

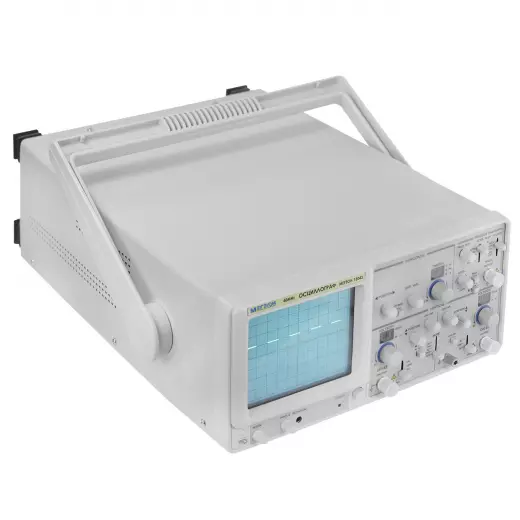

МЕГЕОН 15042 Осциллограф аналоговый двуканальный

Осциллограф МЕГЕОН 15042 аналоговый двуканальный представляет собой классический ЭЛТ-прибор с полосой пропускания от 0 до 40 МГц, предназначенный для визуального контроля и измерения параметров электрических сигналов в реальном времени. Эта модель отличается высокой чувствительностью каналов вертикального отклонения — от 1 мВ/дел до 5 В/дел с 21 фиксированной ступенью, что позволяет работать как с низкоуровневыми сигналами датчиков, так и с выходными каскадами усилителей. Осциллограф 15042 ориентирован на сервисные мастерские, учебные лаборатории и производственные участки, где требуется надёжный и неприхотливый инструмент для оценки формы сигналов в широком диапазоне частот. В отличие от портативных цифровых решений, данная модель даёт естественное аналоговое отображение с плавной градацией яркости, что критично для анализа сигналов с изменяющейся скважностью. Наличие режимов ALT/CHOP, алгебраического сложения каналов и полноценного XY-режима делает прибор 15042 универсальным средством для сравнения фаз и изучения вольт-амперных характеристик компонентов.

Каналы вертикального отклонения

Аналоговый осциллограф 15042 оснащён двумя идентичными каналами вертикального отклонения, обеспечивающими чувствительность от 1 мВ/дел до 5 В/дел. Шкала из 21 ступени с шагом 1-2-5 позволяет плавно подстраивать масштаб для наблюдения сигналов любой амплитуды, при этом погрешность калибровки не превышает ±3%, что является отличным показателем для приборов данного класса. Плавная регулировка даёт перекрытие по диапазону не менее 2,5 раз, что позволяет точно установить удобный для наблюдения уровень сигнала.

• Чувствительность: 1 мВ/дел … 5 В/дел — позволяет исследовать сигналы от микрофонных предусилителей до силовых цепей постоянного тока.
• Время нарастания: не более 8,8 нс — обеспечивает детальное отображение фронтов импульсов, что важно при анализе цифровых сигналов.
• Входное сопротивление/ёмкость: 1 МОм/25 пФ — стандартный высокоомный вход, совместимый с большинством пассивных щупов.

Режимы работы входов (AC, DC, GND) позволяют оперативно переключаться между измерением переменной составляющей, полным спектром сигнала и установкой нулевой линии. Коэффициент развязки между каналами на частоте до 50 кГц составляет не менее 1000, а на предельной частоте 40 МГц — не менее 30, что гарантирует минимальное взаимное влияние при одновременной работе обоих каналов.

Развёртка и синхронизация

Осциллограф 15042 оснащён трактом горизонтального отклонения с коэффициентами развёртки от 0,1 мкс/дел до 0,5 с/дел, разделёнными на 21 поддиапазон по ряду 1-2-5. Точность установки времени развёртки составляет ±3%, а плавная регулировка позволяет перекрывать диапазон не менее чем в 2,5 раза. Дополнительный множитель развёртки х10 увеличивает временное разрешение, позволяя рассматривать детали сигнала с масштабом до 10 нс/дел.

• Развёртка: 0,1 мкс/дел … 0,5 с/дел — перекрывает практически все практические задачи от анализа высокочастотных колебаний до наблюдения медленных переходных процессов.
• Источники синхронизации: Канал 1, Канал 2, сеть питания, внешний источник — обеспечивают гибкость при работе с сигналами различной природы.
• Чувствительность синхронизации: от 0,5 деления (10 Гц–2 МГц) до 2 делений (20–40 МГц) гарантирует стабильный запуск развёртки даже при слабых сигналах.

Режимы работы схемы синхронизации включают ждущий, автоматический, одиночный, а также специализированные режимы для ТВ-сигналов по строчным и кадровым синхроимпульсам. Такая функциональность делает осциллограф 15042 незаменимым при ремонте телевизионной техники и мониторов, где требуется точная привязка к видеосигналу.

XY-режим и Z-вход

Осциллограф 15042 поддерживает полноценный XY-режим, в котором сигнал с канала 1 подаётся на горизонтальную ось, а с канала 2 — на вертикальную. Полоса пропускания в этом режиме составляет DC … 500 кГц, что позволяет использовать прибор для снятия вольт-амперных характеристик полупроводниковых элементов, анализа петли гистерезиса и наблюдения фигур Лиссажу. Ошибка разности фаз между каналами в XY-режиме не превышает 3° в полосе 0 … 50 кГц.

• XY полоса: DC … 500 кГц — достаточна для большинства задач низкочастотного анализа.
• Ошибка разности фаз: не более 3° — обеспечивает точность фазовых измерений.
• Z-вход: чувствительность 5 В (TTL-уровень), полоса DC … 2 МГц — позволяет модулировать яркость луча внешним сигналом для создания трёхмерных эффектов.

Входное сопротивление Z-входа составляет 10 кОм, а максимальное входное напряжение — 30 В (DC + AC пик). Это даёт возможность подключать внешние генераторы развёртки или использовать прибор в качестве векторного дисплея при отладке специализированной электроники.

Экран и конструкция

Осциллограф 15042 оснащён электронно-лучевой трубкой с активной областью экрана 80 мм × 100 мм, что обеспечивает комфортное наблюдение осциллограмм при длительной работе. Классическое аналоговое отображение с плавным изменением яркости луча позволяет видеть даже кратковременные изменения сигнала, которые на цифровых приборах могут теряться из-за дискретизации. Глубокий корпус с габаритами 150 × 310 × 455 мм и массой около 9,2 кг (в полной комплектации) обеспечивает устойчивость на рабочем столе, а также достаточный внутренний объём для естественной вентиляции компонентов.

• Дисплей: ЭЛТ, размер активной области 80 мм × 100 мм — обеспечивает высокую контрастность и широкие углы обзора без искажений.
• Потребляемая мощность: не более 35 Вт (40 ВА) — энергоэффективность, позволяющая использовать прибор без перегрузки электросети.
• Условия хранения: от -40°С до +60°С и влажность до 85% — расширенный диапазон температур позволяет хранить и транспортировать осциллограф 15042 в любых климатических условиях.

Прибор рассчитан на работу при температуре от 0 до +40°С и относительной влажности до 80%. Такие параметры делают осциллограф 15042 востребованным не только в стационарных лабораториях, но и в полевых условиях при проведении пусконаладочных работ. По сравнению с более младшими моделями линейки МЕГЕОН, осциллограф 15042 выгодно отличается расширенной до 40 МГц полосой пропускания и наличием режима синхронизации от ТВ-сигнала, что позволяет использовать его для ремонта и настройки видеоаппаратуры, где более простые модели с полосой 20 МГц оказываются недостаточно эффективными.
