МЕГЕОН 15022 Осциллограф двухканальный

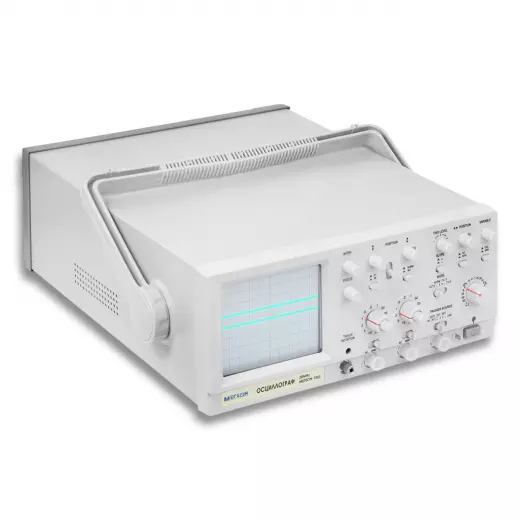

Осциллограф МЕГЕОН 15022 двухканальный — это аналоговый настольный прибор с полосой пропускания 0...20 МГц и чувствительностью от 5 мВ/дел до 20 В/дел, реализованной в 12 ступенях с рядом 1-2-5. Модель 15022 оснащена 6-дюймовой ЭЛТ с внутренней шкалой и фосфором Р31, обеспечивающей классическую аналоговую картину сигнала без задержек оцифровки. Двухканальная структура осциллографа 15022 позволяет работать в режимах CH1, CH2, DUAL (с прерывистым или попеременным отображением) и ADD — алгебраического сложения двух сигналов. Аналоговый тракт с входным сопротивлением 1 МОм и емкостью 25 пФ, а также возможностью подключения делителя 10:1, делает модель 15022 универсальным инструментом для сервисных центров, учебных лабораторий и ремонтных мастерских, где важна достоверная форма сигнала в реальном времени. Отличие осциллографа 15022 от более простых решений — наличие растяжки развертки в 10 раз до 20 нс/дел, выхода CH1 для внешних устройств и входа Z для модуляции яркости, что расширяет его применение за рамки базового осциллографирования.

Двухканальная структура

Осциллограф 15022 построен на двух идентичных каналах вертикального отклонения, каждый из которых имеет собственный аттенюатор и усилитель. Чувствительность каналов переключается ступенчато от 5 мВ/дел до 20 В/дел с шагом 1-2-5, при этом канал 1 дополнительно оснащен переключателем усиления в 5 раз, позволяющим достичь чувствительности 1 мВ/дел — эта возможность незаменима при анализе слабых сигналов от датчиков, измерительных мостов или малошумящих предусилителей. Режимы работы осциллографа 15022 включают CH1 (только первый канал), CH2 (только второй канал), DUAL — одновременное отображение обоих каналов с автоматическим выбором прерывистого (при низких частотах развертки) или попеременного (при высоких частотах) режимов коммутации с частотой переключения около 250 кГц, а также ADD — алгебраическое сложение сигналов. Инверсия доступна только для канала 2, что позволяет вычитать сигналы, используя режим ADD с инверсией одного из каналов. Все режимы переключаются с передней панели, а световая индикация активного канала помогает не запутаться при работе с двумя источниками сигналов одновременно.

• Количество каналов: 2 независимых канала вертикального отклонения с идентичными характеристиками.
• Чувствительность: 5 мВ/дел – 20 В/дел (12 ступеней), канал 1 с усилением х5 до 1 мВ/дел.
• Режимы отображения: CH1, CH2, DUAL (прерывисто/попеременно), ADD (сложение), инверсия канала 2.
• Частота коммутации: ~250 кГц в режиме DUAL для комфортного наблюдения без мерцания.

Полоса и развертка

Осциллограф 15022 имеет полосу пропускания 0...20 МГц, что покрывает большинство задач по ремонту бытовой электроники, аудиотехники, импульсных блоков питания и систем управления. Время нарастания переходной характеристики на пределах от 5 мВ/дел до 5 В/дел составляет не более 17,5 нс, а при включении усиления х5 в первом канале полоса сужается до 10 МГц с временем нарастания 35 нс — этот нюанс важно учитывать при измерениях высокочастотных сигналов с малой амплитудой. Горизонтальная развертка осциллографа 15022 охватывает 19 шагов ряда 1-2-5 от 0,2 мкс/дел до 2 с/дел, плюс режим X-Y для наблюдения фазовых портретов и фигур Лиссажу. Множитель развертки позволяет растягивать осциллограмму в 10 раз, достигая минимальной цены деления 20 нс/дел, что дает возможность детально рассмотреть передние фронты импульсов и высокочастотные выбросы. Погрешность развертки составляет ±3% (до ±5% при растяжке), линейность — ±3% (для х10 — ±5%), что соответствует классу точности лабораторных аналоговых приборов.

• Полоса пропускания: 0...20 МГц (при х5 в канале 1 — 0...10 МГц) — для аудио-, видео- и импульсных сигналов.
• Коэффициенты развертки: 0,2 мкс/дел – 2 с/дел, 19 шагов, режим X-Y — от скоростных процессов до медленных переходов.
• Растяжка развертки: 10 раз до 20 нс/дел — детальный анализ фронтов и паразитных колебаний.
• Время нарастания: 17,5 нс (5 мВ...5 В/дел) — корректная передача импульсных сигналов.

Синхронизация и триггер

Осциллограф 15022 предлагает развитую систему синхронизации с выбором источника: канал 1, канал 2 (поочередно в двухканальном режиме), внешний вход EXT или сеть. Чувствительность синхронизации по внутреннему каналу составляет 0,5 деления в диапазоне 20 Гц — 2 МГц и 1,5 деления на частотах 2...20 МГц, что гарантирует стабильный запуск даже при слабых сигналах. Для двухканального режима предусмотрен режим TRIG.ALT с поочередным запуском от каналов 1 и 2, необходимый при наблюдении двух несинхронизированных между собой сигналов. Режимы работы синхронизации включают Нормальный (запуск только при наличии сигнала), Автоматический (развертка идет даже без сигнала) и TV-V / TV-H для синхронизации по кадровым и строчным импульсам видеосигналов — что делает осциллограф 15022 полезным при ремонте телевизионной техники и видеотрактов. Внешний вход синхронизации EXT имеет входное сопротивление 1 МОм, емкость 20 пФ и максимальное напряжение 400 В (DC + пик AC), что позволяет синхронизироваться от внешнего генератора или управляющего сигнала без нагрузки на исследуемую цепь. Полярность триггера переключается как «+», так и «-», обеспечивая запуск как по переднему, так и по заднему фронту.

• Источники синхронизации: CH1, CH2, TRIG.ALT, EXT, сеть — гибкий выбор для любых условий.
• Чувствительность: 0,5 дел (20 Гц–2 МГц) до 1,5 дел (2–20 МГц) — стабильный запуск при слабых сигналах.
• Режимы: Нормальный, Автоматический, TV-V, TV-H — для работы с видеосигналами и импульсными последовательностями.
• Внешний вход EXT: 1 МОм, 20 пФ, макс. 400 В — внешняя синхронизация без искажений.

ЭЛТ и дополнительные входы

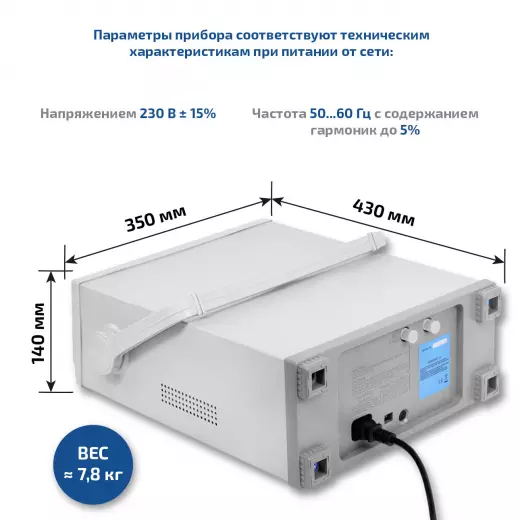

Осциллограф 15022 оснащен 6-дюймовой электронно-лучевой трубкой с прямоугольным экраном и внутренней шкалой, размеченной на 8 делений по вертикали и 10 делений по горизонтали (цена деления 10 мм). Фосфор Р31 обеспечивает средне-долгое послесвечение зеленого свечения, комфортное для восприятия при наблюдении как медленных, так и периодических сигналов. Напряжение ускорения анода составляет приблизительно 2 кВ, что гарантирует достаточную яркость и четкость луча даже при повышенной освещенности в лаборатории. Дополнительный вход Z (модуляция яркости) с чувствительностью 5 В и полосой DC...1 МГц позволяет управлять яркостью луча внешним сигналом — эта функция используется для выделения участков осциллограммы или построения трехмерных фигур. Также осциллограф 15022 оснащен калибратором с меандром 1 кГц и амплитудой 0,5 В для проверки щупов и делителей напряжения, а выход CH1 (около 20 мВ при нагрузке 50 Ом) дает возможность вывести сигнал с первого канала на внешний частотомер или анализатор спектра. Питание прибора осуществляется от сети 230 В ±15% частотой 50...60 Гц, потребляемая мощность не превышает 45 Вт, а время установления рабочего режима составляет 15 минут после включения.

• ЭЛТ: 6-дюймовая прямоугольная с внутренней шкалой, фосфор Р31, ускорение ~2 кВ.
• Рабочая часть экрана: 8x10 делений (1 дел = 10 мм) — стандартная сетка для всех измерений.
• Вход Z: модуляция яркости, 5 В, DC – 1 МГц — для маркировки и спецэффектов.
• Калибратор: 1 кГц, 0,5 В, меандр — для настройки делителей 1:10 и проверки щупов.

В сравнении с портативными решениями вроде DS212, осциллограф 15022 является полноразмерным настольным прибором, и хотя уступает по мобильности, он предоставляет значительно большую полосу пропускания, два полноценных канала с независимым управлением и возможность работы в режиме X-Y с измерением разности фаз до 3° в полосе 0...50 кГц. От младшей модели 15012 (если таковая имеется в линейке) осциллограф 15022 отличается расширенной разверткой до 20 нс/дел, наличием выхода CH1 и входа модуляции Z, а также увеличенной чувствительностью канала 1 до 1 мВ/дел. Это классический аналоговый осциллограф с ЭЛТ, ориентированный на задачи, где цифровая обработка не требуется или даже мешает — например, при наблюдении быстрых переходных процессов, паразитных звонов и сигналов со сложной формой, где важен непрерывный аналоговый поток.
