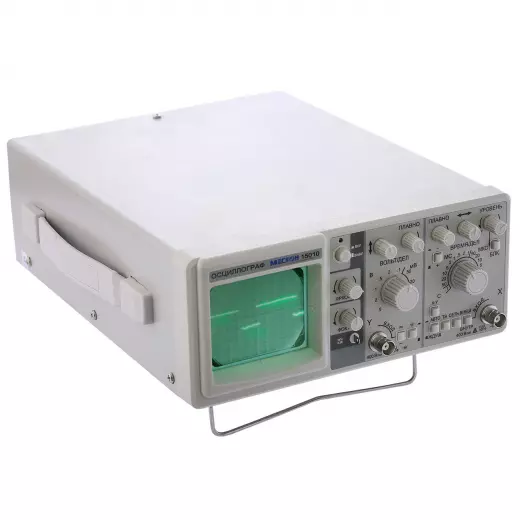

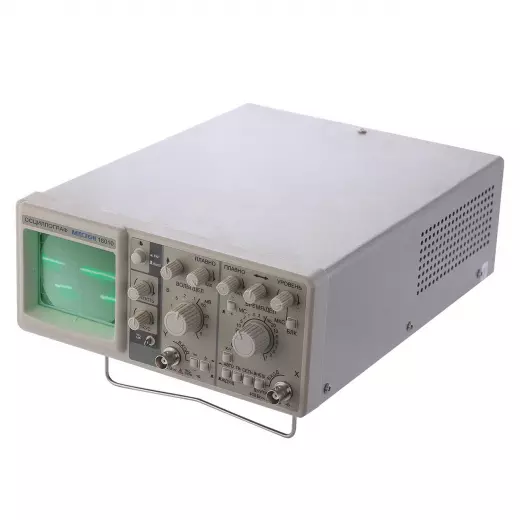

МЕГЕОН 15010 Осциллограф аналоговый

Осциллограф МЕГЕОН 15010 аналоговый представляет собой одноканальный ЭЛТ-прибор с полосой пропускания от 0 до 10 МГц, предназначенный для визуального контроля и измерения электрических сигналов в лабораторной и ремонтной практике. Модель 15010 обеспечивает коэффициент отклонения от 5 мВ/дел до 5 В/дел (с возможностью расширения до 50 В/дел при использовании внешнего делителя 1:10), что позволяет исследовать сигналы от микрофонных уровней до выходных каскадов усилителей мощности. Осциллограф отличается компактными габаритами и малым весом (всего 3,5 кг), что делает его удобным для переноски и размещения на ограниченном рабочем пространстве. В отличие от более дорогих аналоговых моделей с полосой 20 или 40 МГц, прибор 15010 нацелен на задачи учебных лабораторий, сервисных центров по ремонту аудиотехники и первичной диагностики низкочастотных устройств, где избыточная полоса не требуется. Встроенный калибратор с частотой 1 кГц и амплитудой 0,5 В позволяет оперативно проверять работоспособность осциллографа и корректировать погрешности измерений без внешних источников. Благодаря питанию от сети 230 В и потребляемой мощности всего 25 В·А, прибор 15010 экономичен и надёжен в длительных сеансах работы.

Вертикальный тракт

Аналоговый осциллограф 15010 оснащён каналом вертикального отклонения с коэффициентом отклонения 5 мВ/дел … 5 В/дел, переключаемым по ряду 1-2-5, что обеспечивает оптимальную настройку уровня сигнала для большинства практических задач. Основная погрешность в этом диапазоне составляет ±5%, а при использовании внешнего делителя 1:10 диапазон расширяется до 50 В/дел с погрешностью ±7%. Плавная регулировка позволяет перекрывать калиброванное значение в 2,5 раза, что удобно для точной подгонки амплитуды изображения без смены фиксированной ступени.

• Диапазон отклонения: 5 мВ/дел … 5 В/дел — перекрывает сигналы от слабых датчиков до выходных каскадов усилителей.
• Делитель 1:10: расширяет диапазон до 50 В/дел, позволяя исследовать сигналы с амплитудой до сотен вольт.
• Входное сопротивление: 1 МОм (без делителя), 10 МОм (с делителем) — минимизирует влияние на исследуемую цепь.

Время нарастания переходной характеристики составляет 35 нс, что соответствует полосе пропускания 10 МГц и позволяет наблюдать фронты сигналов с приемлемой детализацией. Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе составляет 400 В, что защищает входные каскады от случайных перегрузок при работе с высоковольтными цепями.

Развёртка и запуск

Осциллограф 15010 оснащён трактом горизонтального отклонения с коэффициентом развёртки от 0,1 мкс/дел до 0,1 с/дел, переключаемым по ряду 1-2-5. Основная погрешность установки развёртки не превышает ±5%, а плавная регулировка обеспечивает дополнительное перекрытие до 2,5 раз. Режимы работы развёртки включают автоколебательный, ждущий и блокировку уровня запуска, что позволяет адаптировать работу прибора к сигналам с различной стабильностью.

• Развёртка: 0,1 мкс/дел … 0,1 с/дел — покрывает временные интервалы от десятков наносекунд до десятых долей секунды.
• Синхронизация: внутренняя (от сигнала), внешняя (0,3…1 В), от сети, от телевизионного сигнала — обеспечивает надёжный запуск в любых условиях.
• Нестабильность синхронизации: 0,1 деления — гарантирует стабильное отображение сигнала без рысканий по горизонтали.

Диапазон частот синхронизации охватывает 20 Гц … 10 МГц, что полностью перекрывает полосу пропускания прибора и позволяет синхронизироваться даже при слабых сигналах на пределе частот. Наличие синхронизации от телевизионного сигнала делает осциллограф 15010 полезным при ремонте видеооборудования и мониторов.

Экран и конструкция

Осциллограф 15010 оснащён электронно-лучевой трубкой с размером экрана 36×48 мм, размеченной на 6 делений по вертикали и 8 по горизонтали. Ширина линии луча составляет не более 0,8 мм, что обеспечивает чёткое и контрастное отображение осциллограмм без размытия. Компактный корпус с габаритами 220×320×95 мм позволяет устанавливать прибор на столе с ограниченным пространством или транспортировать его в сумке для оборудования.

• Экран ЭЛТ: 36×48 мм (6×8 делений) — удобен для наблюдения формы сигнала при повседневной работе.
• Масса: 3500 г — лёгкий корпус, упрощающий перемещение между рабочими местами.
• Потребляемая мощность: 25 В·А — экономичное решение для длительной работы без нагрева.

Условия эксплуатации осциллографа 15010 включают температуру от 5 до 40°С и относительную влажность до 85%, что позволяет использовать прибор в большинстве лабораторных и производственных помещений. Время непрерывной работы составляет 8 часов, после чего рекомендуется перерыв для остывания компонентов, что соответствует стандартам для аналоговой техники.

Калибратор и питание

Осциллограф 15010 оснащён встроенным калибратором, который формирует меандр с амплитудой 0,5 В и частотой 1 кГц. Погрешность по амплитуде не превышает ±2%, по частоте — также ±2%, что позволяет использовать его для оперативной проверки каналов вертикального и горизонтального отклонения без подключения внешнего генератора. Это особенно полезно в учебных лабораториях, где студенты могут быстро убедиться в работоспособности прибора перед началом измерений.

• Калибратор: меандр 0,5 В, 1 кГц — эталонный сигнал для базовой проверки осциллографа.
• Питание: 230 В, 50 Гц — стандартное напряжение для большинства лабораторных сетей.
• Время непрерывной работы: 8 ч — достаточный ресурс для проведения полного цикла измерений.

По сравнению с более дорогими моделями линейки, осциллограф 15010 отличается более доступной ценой и упрощённой конструкцией, что делает его идеальным для учебных целей и простых ремонтных задач. Младшие модели (например, с полосой 5 МГц) имеют меньшую чувствительность и ограниченный диапазон развёртки, тогда как 15010 предоставляет сбалансированный набор характеристик для работы с сигналами звукового и низкочастотного диапазона вплоть до 10 МГц.
