АКИП-76824E осциллограф

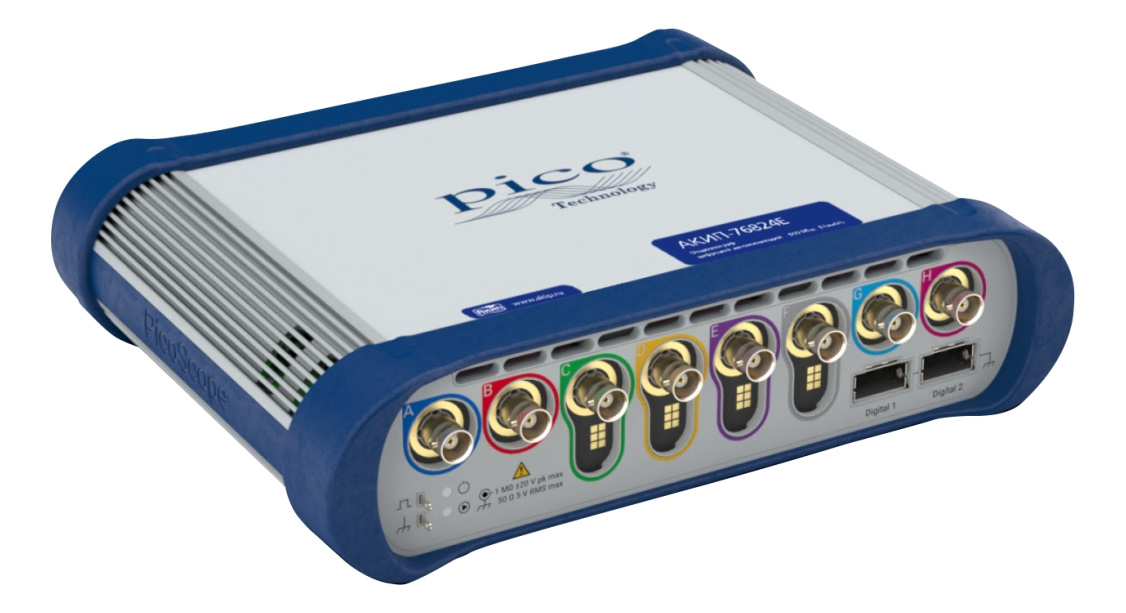

Осциллограф Акип 76824E представляет собой восьмиканальный USB-прибор класса «6 в 1» с полосой пропускания 500 МГц и максимальной частотой дискретизации 5 ГГц, ориентированный на одновременный анализ множества сигналов в многофазных системах и цифровых шинах. Модель П-76824E оснащена 2 ГБ встроенной памяти (с возможностью расширения до 4 ГБ через PicoSDK), что позволяет регистрировать сверхдлительные процессы с высоким разрешением по времени. Возможность выбора разрядности АЦП (8, 10 или 12 бит) делает осциллограф П-76824E гибким инструментом для задач, где требуется либо максимальная скорость, либо повышенная точность измерения малых сигналов. Восемь аналоговых каналов в сочетании с опциональными логическими каналами (8 или 16) превращают П-76824E в мощный анализатор смешанных сигналов для отладки сложных многопроцессорных систем, силовой электроники и телекоммуникационного оборудования. В отличие от четырёхканальных моделей, данный прибор позволяет одновременно контролировать до 8 аналоговых точек и до 16 цифровых линий, что критично при отладке трёхфазных преобразователей, синхронных интерфейсов и многоканальных систем сбора данных.

Восемь аналоговых каналов

Главное конкурентное преимущество П-76824E — наличие 8 полностью идентичных аналоговых каналов с полосой пропускания 500 МГц, что позволяет подключать до восьми тестовых точек одновременно без перекоммутации. Это особенно востребовано при анализе трёхфазных систем электропривода (напряжение и ток на каждой фазе), контроле работы многоядерных процессоров по шинам питания и тактирования, а также при тестировании синхронных цифровых интерфейсов с параллельной передачей данных. Каждый канал имеет переключаемое входное сопротивление (50 Ом для согласования высокочастотных трактов и 1 МОм для работы со стандартными пассивными пробниками), что расширяет область применения от СВЧ-измерений до диагностики аналоговых датчиков. Частота дискретизации 5 ГГц распределяется между активными каналами, обеспечивая достаточное временное разрешение даже при использовании всех 8 входов в режиме реального времени.

• Количество каналов: 8 аналоговых — одновременный контроль восьми независимых сигналов без переключения.
• Полоса пропускания: 500 МГц — охватывает гармоники сигналов до 100 МГц и большинство цифровых интерфейсов.
• Сопротивление входа: 50 Ом и 1 МОм — выбор режима под тип пробника или согласование тракта.
• Частота дискретизации: 5 ГГц (макс.) — временное разрешение 200 пс для анализа быстрых процессов.

Гибкая разрядность АЦП

Уникальная особенность П-76824E — возможность выбора разрядности АЦП: 8, 10 или 12 бит на канал. В режиме 8 бит достигается максимальная частота дискретизации 5 ГГц, что идеально для захвата высокочастотных осциллограмм с минимальными временными искажениями. Переключение на 10 бит увеличивает вертикальное разрешение до 1024 уровней, снижая шум квантования и улучшая точность измерения амплитуд. Режим 12 бит обеспечивает 4096 уровней квантования, что критично при измерении малых сигналов на фоне шума, анализе источников питания и датчиков с малым выходным сигналом. Такая гибкость позволяет адаптировать П-76824E под конкретную измерительную задачу без потери производительности — вы сами выбираете баланс между скоростью и точностью в зависимости от характера сигнала.

• Разрядность АЦП: 8, 10, 12 бит — переключаемая для оптимизации скорости или точности.
• Режим 8 бит: максимальная частота дискретизации 5 ГГц для высокоскоростных сигналов.
• Режим 12 бит: наилучшее вертикальное разрешение для малошумящих и низкоуровневых измерений.
• Глубина памяти: 2 ГБ (до 4 ГБ через PicoSDK) — запись длительных процессов с высоким разрешением.

Сверхбольшая сегментированная память

Осциллограф П-76824E поддерживает сегментированный режим захвата, позволяющий сохранять до 2 000 000 осциллограмм в памяти, что на порядки превосходит возможности большинства DSO-осциллографов. Это означает, что вы можете записывать только те участки сигнала, которые соответствуют условиям триггера, эффективно используя весь доступный объём памяти без потери данных на паузах между событиями. Режим цифровой регистрации на ПК (streaming mode) через интерфейс USB 3.0 обеспечивает непрерывную передачу данных на компьютер с возможностью записи в реальном времени без ограничений по объёму. В сочетании с автоматическими и курсорными измерениями (ΔU, ΔT, 1/ΔT) и встроенным редактором математических формул, П-76824E становится незаменимым инструментом для анализа редких ошибок, переходных процессов и долговременного мониторинга.

• Сегментированная память: до 2 000 000 сегментов — захват редких событий с максимальной эффективностью.
• Streaming mode: непрерывная передача данных на ПК через USB 3.0 без потери кадров.
• Объём памяти: 2 ГБ стандартно, до 4 ГБ через PicoSDK — для сверхдлительных записей.
• Измерения: автоматические и курсорные (ΔU, ΔT, 1/ΔT) для быстрой оценки параметров.

Режим «6 в 1» и декодирование

Архитектура П-76824E реализует концепцию «6 в 1», включающую осциллограф, анализатор спектра (в полной полосе пропускания 500 МГц, работающий одновременно с осциллографом), функциональный генератор, генератор сигналов произвольной формы (СПФ), анализатор последовательных данных и опциональный режим анализа смешанных сигналов (MSO) с 8 или 16 логическими каналами. Встроенный анализатор спектра позволяет в реальном времени видеть частотный состав сигнала, не отключая осциллографический режим — удобно для поиска паразитных гармоник и помех. Декодирование более 15 протоколов (ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и другие) превращает П-76824E в универсальный инструмент для отладки бортовой электроники, автомобильных сетей и промышленной автоматики.

• Анализатор спектра: одновременная работа с осциллографом в полосе 500 МГц — частотный анализ без переключений.
• Функциональный генератор и AWG: генерация тестовых сигналов для стимуляции устройств.
• Декодирование протоколов: более 15 протоколов, включая CAN, SPI, I2C, UART, ARINC 429, FlexRay.
• Опция MSO: до 16 логических каналов для анализа смешанных аналогово-цифровых сигналов.

В сравнении с моделью Акип-76824 (четырёхканальная версия с полосой 500 МГц, но без опции расширения памяти до 4 ГБ и с меньшей сегментированной памятью), версия П-76824E предлагает двукратное увеличение аналоговых каналов и расширенный объём памяти, что делает её предпочтительным выбором для систем, требующих одновременного контроля большого числа параметров. В отличие от младших моделей с полосой 200–350 МГц, П-76824E обеспечивает более высокую частоту дискретизации 5 ГГц и поддержку 12-битного режима, что позволяет работать с сигналами, где важна как скорость, так и точность. Наличие USB 3.0 интерфейса гарантирует высокую скорость передачи данных, что критично при работе в режиме стриминга. Для инженеров, занимающихся разработкой многофазных систем питания, управляющей электроники и цифровой обработки сигналов, П-76824E представляет собой комплексное измерительное решение, заменяющее несколько отдельных приборов.
