АКИП-76804E осциллограф

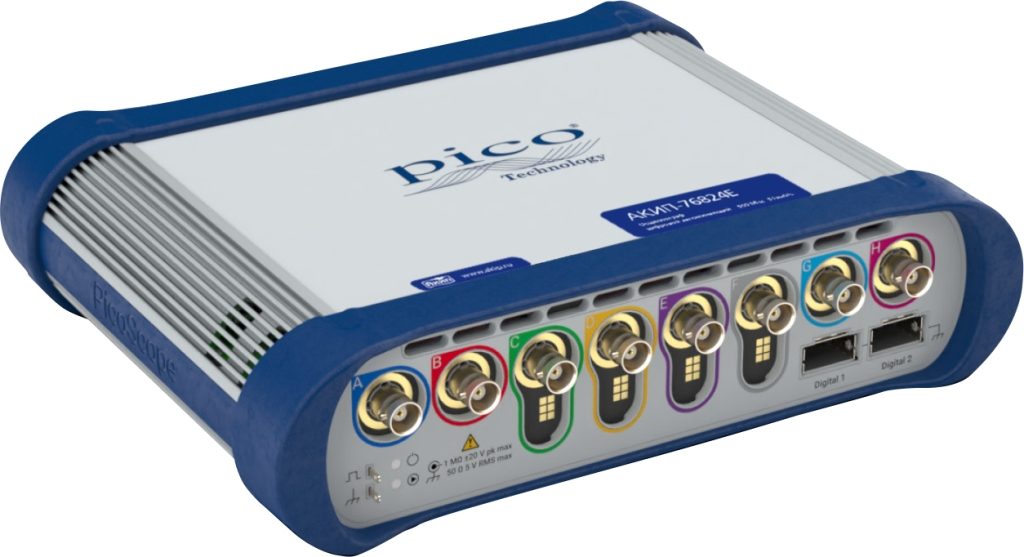

Осциллограф Акип 76804E представляет собой многоканальный USB-прибор с восемью аналоговыми входами, построенный по архитектуре «6 в 1» и сочетающий функции осциллографа, анализатора спектра, функционального генератора, генератора сигналов произвольной формы (СПФ/AWG), анализатора последовательных данных и опционального анализатора смешанных сигналов. Модель П-76804E имеет полосу пропускания 500 МГц и частоту дискретизации 5 ГГц на каждый из восьми каналов, что позволяет одновременно отслеживать сигналы в многоканальных цифровых системах, трёхфазных цепях и распределённых управляющих шинах. Ключевое преимущество АКИП-76804E перед четырёхканальными версиями — вдвое большее число аналоговых входов при сохранении полосы 500 МГц и частоты дискретизации, что критически важно для анализа сложных систем с большим количеством контролируемых точек. Прибор ориентирован на разработчиков многопроцессорных систем, инженеров-схемотехников, занимающихся силовой электроникой, и сервисные центры, обслуживающие сложное промышленное оборудование.

Восемь аналоговых каналов

Главная особенность осциллографа П-76804E — восемь аналоговых каналов, каждый из которых имеет полосу пропускания 500 МГц и частоту дискретизации 5 ГГц. Это позволяет одновременно регистрировать сигналы в восьми различных точках схемы, что незаменимо при отладке систем с параллельными шинами данных, многофазными преобразователями напряжения или многоканальными интерфейсами вроде LVDS и Ethernet. Переключаемое входное сопротивление 50 Ом и 1 МОм обеспечивает совместимость как с высокочастотными согласованными трактами, так и с классическими пассивными щупами для работы в высокоомных цепях с напряжением до 300 В. 8-битный АЦП на каждом канале с частотой 5 ГГц даёт временное разрешение 200 пс, что достаточно для анализа фронтов в цифровых системах с тактовыми частотами до 100–150 МГц. По сравнению с четырёхканальными моделями, П-76804E предоставляет вдвое больше измерительных каналов без потери в полосе и частоте дискретизации, что существенно сокращает время на переподключение щупов и синхронизацию измерений при работе со сложными многокомпонентными устройствами.

• Число каналов: 8 аналоговых — одновременный контроль сигналов в восьми точках схемы.
• Полоса пропускания: 500 МГц — достаточна для анализа высокоскоростных цифровых и ВЧ-сигналов.
• Частота дискретизации: 5 ГГц на канал — захват фронтов с разрешением 200 пс.
• Сопротивление входа: 50 Ом / 1 МОм — работа с ВЧ-трактами и высокоомными цепями.
• АЦП: 8 бит — стандартное разрешение для скоростных осциллографов.

Глубина памяти и сегментирование

Осциллограф П-76804E оснащён максимальным объёмом памяти 2 ГБ на канал, что позволяет захватывать длительные последовательности данных с полной частотой дискретизации без потери информации о быстрых фронтах. Сегментированный режим записи поддерживает до 2 000 000 осциллограмм — это рекордный показатель для данной серии, делающий П-76804E идеальным инструментом для поиска редких событий в длинных циклических процессах, например, сбоев в работе цифровых шин или кратковременных выбросов в системах электропитания. Режим потоковой цифровой регистрации (streaming mode) через интерфейс USB3.0 передаёт данные на компьютер непрерывно, снимая ограничения по объёму встроенной памяти и позволяя вести запись сигналов в течение нескольких часов. Такое сочетание глубокой памяти и высокоскоростного интерфейса делает П-76804E пригодным для длительных испытаний на надёжность, мониторинга стартовых последовательностей и анализа переходных процессов в силовой электронике. Для упрощения работы с большими объёмами данных в программном обеспечении реализованы инструменты навигации по сегментам и автоматический поиск событий по заданным критериям.

• Объем памяти: 2 ГБ на канал — захват длительных последовательностей без прореживания.
• Сегментированная память: до 2 000 000 осциллограмм — рекордное количество сегментов для отлова редких событий.
• Streaming mode: непрерывная запись на ПК через USB3.0 с неограниченной длительностью.
• Интерфейс: USB3.0 — высокая скорость передачи больших массивов данных.
• Навигация по сегментам: быстрый поиск аномалий в длинных записях.

Спектральный анализ и декодирование

Встроенный анализатор спектра в П-76804E работает одновременно с основным осциллографическим режимом в полной полосе пропускания 500 МГц, позволяя видеть частотный состав сигнала параллельно с его временной формой. Это особенно полезно при поиске паразитных гармоник, нестабильности частоты генераторов и интермодуляционных искажений в многоканальных системах. Блок декодирования сигналов поддерживает более 15 протоколов, включая авиационный ARINC 429, автомобильные CAN, LIN, FlexRay, а также промышленные и потребительские интерфейсы: I2C, I2S, UART/RS-232, SPI, Manchester, Modbus. Наличие столь широкого набора протоколов делает П-76804E универсальным инструментом для отладки устройств в самых разных отраслях — от автомобильной электроники до бортовых систем летательных аппаратов. Функциональный генератор и генератор сигналов произвольной формы (AWG) в составе «6 в 1» позволяют формировать тестовые воздействия для проверки работы узлов без привлечения отдельного источника сигналов. Математические функции включают встроенный редактор формул для выполнения пользовательских вычислений над осциллограммами, включая интегрирование, дифференцирование, усреднение и спектральный анализ, что даёт возможность адаптировать прибор под специфические измерительные задачи.

• Анализатор спектра: одновременный с осциллографом в полосе 500 МГц.
• Декодирование протоколов: более 15, включая ARINC 429, CAN, FlexRay, I2C, SPI, Manchester.
• Функциональный генератор и AWG: встроенные источники тестовых сигналов.
• Математика: редактор формул для пользовательских вычислений над сигналами.
• Автоматические измерения: амплитудные, временные и производные (ΔU, ΔT, 1/ΔT).

В стандартную комплектацию П-76804E входят четыре пассивных пробника с полосой пропускания 500 МГц, что позволяет задействовать половину каналов сразу после распаковки. При необходимости одновременной работы по всем восьми каналам могут быть приобретены дополнительные щупы с аналогичной полосой — это даёт гибкость в наращивании измерительных возможностей по мере усложнения задач. Масса самого осциллографа составляет 2.2 кг, а в транспортировочном кейсе с полным комплектом аксессуаров — 5.6 кг, что делает П-76804E удобным для перемещения между рабочими местами и использования на выездных работах. Интерфейс USB3.0 обеспечивает высокую скорость передачи данных и питание прибора, исключая необходимость во внешнем блоке питания и упрощая организацию рабочего места. В отличие от стационарных осциллографов с собственным дисплеем, П-76804E использует экран ПК для отображения информации, что позволяет настраивать отображение большого количества каналов на мониторах различных размеров и разрешений, управлять курсорами и маркерами, а также сохранять результаты в цифровом виде для последующей обработки. По сравнению с четырёхканальными моделями, П-76804E предлагает вдвое больше каналов и сегментированную память на два порядка больше (2 млн против 10 тыс.), что определяет его нишу в задачах многоканального мониторинга и анализа длительных процессов.

В серии USB-осциллографов Акип модель П-76804E является единственным восьмиканальным решением, выделяющимся на фоне четырёхканальных приборов (П-76424E, П-76405E, П-76425E) количеством аналоговых входов и объёмом сегментированной памяти. При сохранении полосы 500 МГц и частоты дискретизации 5 ГГц, характерных для младших моделей, П-76804E предоставляет вдвое больше каналов для одновременного контроля и значительно больший буфер для захвата редких событий. Эта модель востребована в задачах анализа сложных цифровых систем с большим количеством контролируемых сигналов, при отладке многоканальной силовой электроники и в автоматизированных испытательных стендах, где требуется регистрация сигналов с десятков точек без перекоммутации.
