АКИП-76425E осциллограф цифровой

Осциллограф Акип 76425E цифровой представляет собой универсальную USB-измерительную систему класса «6 в 1», которая включает функции осциллографа, анализатора спектра, функционального генератора, генератора сигналов произвольной формы (AWG), анализатора последовательных данных и опционального анализатора смешанных сигналов. Модель П-76425E оснащена четырьмя аналоговыми каналами с полосой пропускания 750 МГц и частотой дискретизации 5 ГГц, что делает её полноценным инструментом для отладки высокоскоростных цифровых систем и радиочастотных устройств. Отличительной чертой АКИП-76425E является рекордный для данной серии объем памяти 4 ГБ на канал, который вдвое превышает ёмкость младших моделей и позволяет захватывать сверхдлинные последовательности без потери разрешения по времени. Прибор ориентирован на разработчиков сложных встраиваемых систем, специалистов по цифровой обработке сигналов и инженеров сервисных центров, работающих с многоканальными интерфейсами и требующих максимальной глубины записи для анализа длительных процессов. В комплектацию П-76425E входят четыре пассивных пробника с полосой 500 МГц, что обеспечивает готовность к работе сразу после подключения к компьютеру.

Четыре канала и память

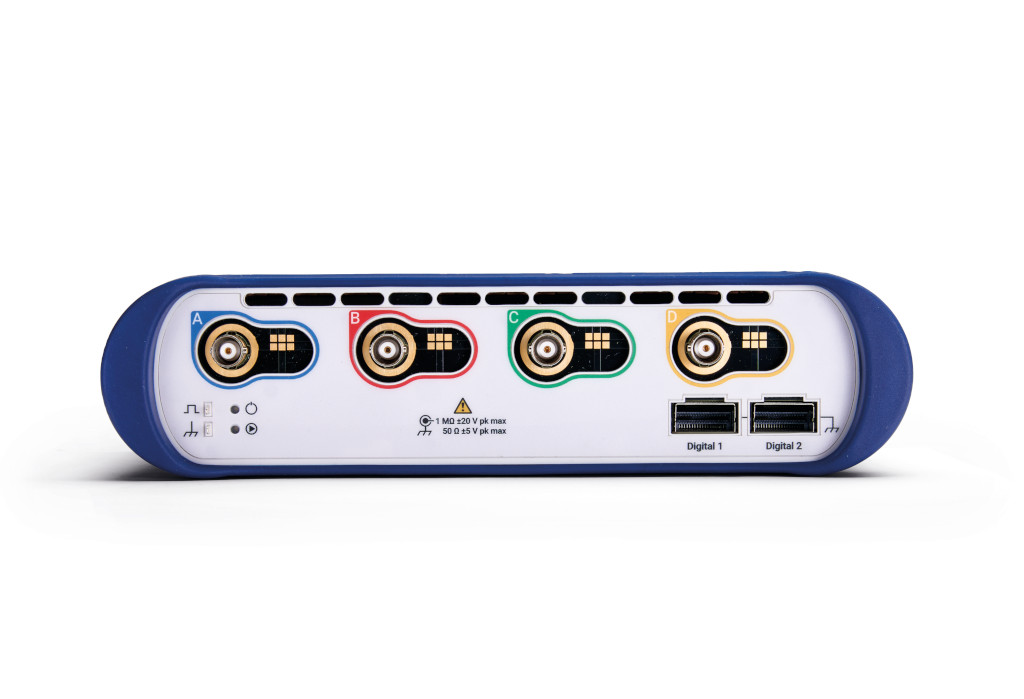

Осциллограф П-76425E имеет четыре аналоговых канала с переключаемым входным сопротивлением 50 Ом и 1 МОм, что позволяет подключать как согласованные ВЧ-источники, так и стандартные пассивные щупы для работы в низкоомных и высокоомных цепях. Каждый канал оцифровывается с частотой 5 ГГц, обеспечивая временное разрешение 200 пс при исследовании быстрых фронтов и коротких импульсов в современных цифровых схемах. Максимальный объем памяти составляет 4 ГБ на канал — это ключевое отличие П-76425E от моделей с 2 ГБ, так как позволяет записывать непрерывные участки сигнала длительностью до 800 мс при полной частоте дискретизации 5 ГГц, что критически важно для анализа протоколов с длинными пакетами и редкими событиями. Сегментированный режим захвата до 10 000 осциллограмм сохраняет отдельные фрагменты сигнала с минимальными интервалами между ними, эффективно выявляя случайные сбои в цифровых шинах. Четыре канала одновременно регистрируют сигналы на тактовых линиях, шинах данных и управляющих выводах, что ускоряет отладку многокомпонентных систем и позволяет строить временные диаграммы с полной картиной взаимодействия узлов.

• Число каналов: 4 — одновременный анализ аналоговых и цифровых сигналов в многоканальных системах.
• Объем памяти: 4 ГБ — захват длинных последовательностей без снижения частоты дискретизации.
• Частота дискретизации: 5 ГГц — временное разрешение 200 пс для детального изучения фронтов.
• Сопротивление входа: 50 Ом и 1 МОм — универсальность для ВЧ- и низкочастотных измерений.
• Сегментированная память: до 10 000 осциллограмм — эффективный отлов редких и пакетных событий.

Полоса и гибридный режим

Полоса пропускания 750 МГц у каждого из четырех каналов П-76425E обеспечивает уверенное воспроизведение сигналов с частотными компонентами до третьей гармоники для тактовых частот 250 МГц и выше, что покрывает потребности большинства современных цифровых интерфейсов (Ethernet 1000Base-T, LVDS, SATA I, PCIe первого поколения). Переключаемое сопротивление входа позволяет оперативно переходить от измерений в согласованных 50-омных трактах к высокоомным цепям с пассивными пробниками, включенными в комплект поставки. Встроенный анализатор спектра функционирует одновременно с основным режимом осциллографа в полной полосе пропускания, предоставляя частотный портрет сигнала без переключений и прерываний временной развертки. Для работы со смешанными аналого-цифровыми сигналами предусмотрена опция подключения 8 или 16 логических каналов, превращающая П-76425E в анализатор смешанных сигналов (MSO), где цифровые последовательности отображаются синхронно с аналоговыми формами. Такая гибридная архитектура особенно полезна при отладке систем на базе микроконтроллеров и ПЛИС, где одновременно присутствуют несколько аналоговых уровней и десятки цифровых линий.

• Полоса пропускания: 750 МГц — расширенный частотный диапазон для высокоскоростной цифры и ВЧ.
• Анализатор спектра: одновременная работа с осциллографом в полосе 750 МГц.
• Логические каналы: опционально 8 или 16 — переход в режим MSO для смешанных сигналов.
• Пробники: четыре пассивных 500 МГц в комплекте — готовность к измерениям без допзатрат.

Глубина и точность АЦП

Одной из ключевых особенностей П-76425E является возможность выбора разрядности АЦП: 8, 10 или 12 бит, что позволяет инженеру гибко настраивать баланс между скоростью и динамическим диапазоном. В 12-битном режиме отношение сигнал/шум квантования повышается примерно на 24 дБ по сравнению с 8-битными осциллографами, что существенно улучшает измерение малых сигналов на фоне шумов и позволяет различать амплитудные вариации в многоуровневых кодах и цифровых модуляциях. При этом максимальная частота дискретизации 5 ГГц сохраняется во всех режимах, что дает возможность работать с высокоскоростными сигналами даже при максимальной разрядности. Встроенный цифровой регистратор (streaming mode) передает данные на компьютер непрерывно, используя 4 ГБ памяти как буфер, и не ограничивает длительность записи, что особенно важно для длительного мониторинга параметров электропитания и переходных процессов. Автоматические и курсорные измерения включают стандартные амплитудные, временные и производные параметры (ΔU, ΔT, 1/ΔT), а математический блок с редактором формул позволяет выполнять пользовательские вычисления над осциллограммами, включая фильтрацию и спектральный анализ.

• Разрядность АЦП: 8, 10, 12 бит — выбор между скоростью и динамическим диапазоном.
• Динамический диапазон: увеличение на 24 дБ в 12-битном режиме против 8-битного.
• Режим streaming: непрерывная запись на ПК без ограничений по времени.
• Математика: встроенный редактор формул для пользовательских операций над сигналами.

Оснащение и транспортировка

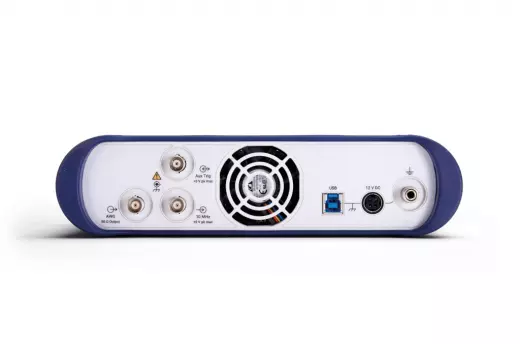

В стандартную комплектацию П-76425E входят четыре пассивных пробника с полосой пропускания 500 МГц, что полностью покрывает полосу прибора и позволяет проводить измерения в цифровых и аналоговых цепях с напряжением до 300 В без заказа дополнительных аксессуаров. Каждый пробник имеет стандартное ослабление 10:1 и согласован с входным сопротивлением 1 МОм, обеспечивая минимальное влияние на измеряемую цепь. Масса самого осциллографа составляет 2.2 кг, а в транспортировочном кейсе с полным комплектом — 5.6 кг, что делает П-76425E удобным для перемещения между лабораториями и выездных работ. Управление осуществляется через интерфейс USB, который одновременно служит для передачи данных и питания прибора, что упрощает организацию рабочего места при использовании с ноутбуком. По сравнению с младшими версиями (П-76405E, П-76424E), модель П-76425E предлагает вдвое больший объем памяти (4 ГБ против 2 ГБ) и расширенную разрядность АЦП (12 бит против 8), что делает её предпочтительным выбором для задач, требующих максимальной детализации и глубины анализа. Эта модель занимает верхнюю позицию в линейке компактных USB-осциллографов, предлагая профессиональные возможности в мобильном форм-факторе.

В серии Акип 76425E является флагманским USB-решением с максимальной памятью и расширенным АЦП, превосходящим по этим параметрам модели П-76424E и П-76405E. В отличие от них, П-76425E позволяет захватывать вдвое более длительные записи и обеспечивает более высокое разрешение по амплитуде, что критично при анализе сложных модулированных сигналов и поиске аномалий в длительных последовательностях. При этом все преимущества «6 в 1» — спектроанализатор, генератор, декодирование протоколов и опциональный MSO — сохраняются, делая эту модель наиболее универсальным и производительным прибором в линейке.
