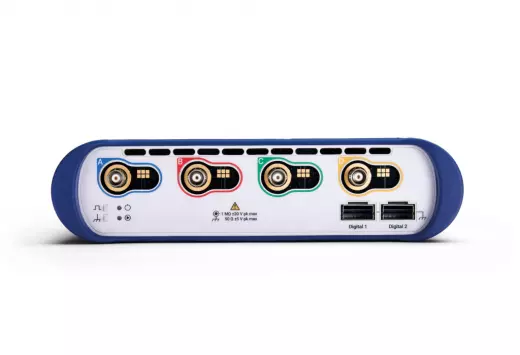

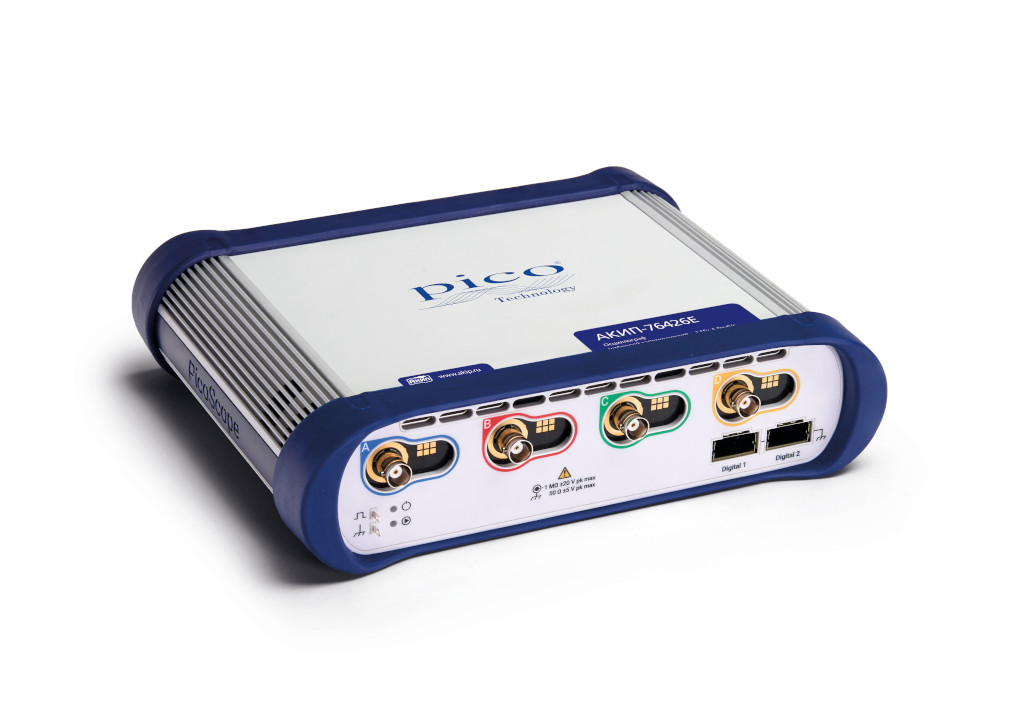

АКИП-76405E осциллограф цифровой

Осциллограф Акип 76405E цифровой представляет собой высокопроизводительный USB-прибор архитектуры «6 в 1», который объединяет функции осциллографа, анализатора спектра, функционального генератора, генератора сигналов произвольной формы, анализатора последовательных данных и опционального анализатора смешанных сигналов. Модель П-76405E оснащена четырьмя каналами с полосой пропускания 750 МГц и частотой дискретизации 5 ГГц, что позволяет ей уверенно работать с высокоскоростными цифровыми интерфейсами и радиочастотными сигналами. Главное преимущество АКИП-76405E перед младшими моделями линейки — расширенная полоса пропускания на 50 % (с 500 до 750 МГц) при сохранении четырех каналов и гигагерцовой частоты дискретизации. Прибор ориентирован на разработку и отладку устройств с высокой тактовой частотой, сервисное обслуживание ВЧ-трактов и лабораторные исследования, где требуется одновременный анализ сигналов во временной и частотной областях.

Полоса и дискретизация

Осциллограф П-76405E обеспечивает полосу пропускания 750 МГц по каждому из четырех аналоговых каналов, что делает его эффективным инструментом для анализа сигналов вплоть до третьей-пятой гармоники тактовых частот 150–250 МГц, характерных для современных микроконтроллеров, ПЛИС и высокоскоростных интерфейсов. Максимальная частота дискретизации 5 ГГц гарантирует захват фронтов с временным разрешением 200 пс, что достаточно для измерения нарастания импульсов с длительностью менее 1 нс и выявления паразитных выбросов в цифровых линиях. Входные каскады П-76405E имеют переключаемое сопротивление: 50 Ом для работы с согласованными ВЧ-цепями и 1 МОм для классических осциллографических измерений с пассивными щупами. Четыре канала позволяют одновременно регистрировать сигналы в дифференциальных парах, отслеживать три фазы в силовой электронике или анализировать взаимодействие между тактовым генератором, шиной данных и управляющими сигналами. По сравнению с двухканальными моделями, П-76405E вдвое увеличивает информативность измерений, сокращая время на переключение щупов и перезапуск измерений.

• Полоса пропускания: 750 МГц — расширенный частотный диапазон для высокоскоростных цифровых и ВЧ-сигналов.
• Частота дискретизации: 5 ГГц — разрешение 200 пс для детального анализа фронтов и выбросов.
• Сопротивление входа: 50 Ом / 1 МОм — адаптация к ВЧ-трактам и высокоомным цепям.
• Число каналов: 4 — одновременный анализ многоканальных систем и дифференциальных сигналов.

Память и регистрация

Глубина памяти осциллографа П-76405E составляет 2 ГБ на канал, что позволяет захватывать длительные последовательности данных без снижения частоты дискретизации, что особенно важно при отладке пакетных протоколов и длительных циклических процессов. Режим сегментированной памяти поддерживает запись до 10 000 отдельных осциллограмм, сохраняя момент времени каждого события, и существенно сокращает «мертвое время» между захватами при поиске редких сбоев и ошибок синхронизации. Для задач длительного мониторинга предусмотрен режим потоковой цифровой регистрации (streaming mode), при котором данные передаются на компьютер непрерывно, превращая П-76405E в многоканальный рекордер без ограничения по длительности записи. Такой режим востребован при тестировании систем электропитания на включение/выключение, анализе переходных процессов и длительных испытаниях на надежность, где важно зафиксировать поведение системы в течение минут и даже часов. 2 ГБ встроенной памяти в сочетании со streaming-режимом покрывают широкий спектр задач — от захвата одиночных импульсов до круглосуточного мониторинга параметров.

• Объем памяти: 2 ГБ — запись длинных последовательностей с полным временным разрешением.
• Сегментированная память: до 10 000 осциллограмм — эффективный перехват редких событий.
• Streaming mode: непрерывная регистрация на ПК без ограничений по длительности.
• Передача данных: через интерфейс USB с питанием от порта — мобильность и простота подключения.

Спектр и измерения

АКИП-76405E оснащен встроенным анализатором спектра, работающим одновременно с основным осциллографическим режимом в полной полосе пропускания 750 МГц. Это означает, что инженер видит не только временную развертку сигнала, но и его спектральный состав без переключения режимов, что критически ускоряет поиск паразитных гармоник, шумов и интермодуляционных составляющих. Более 20 протоколов декодирования, включая I²C, SPI, UART, CAN, LIN, FlexRay, а также высокоскоростные интерфейсы, позволяют П-76405E анализировать цифровые шины на системном уровне, отображая содержимое пакетов на фоне аналоговой осциллограммы. Автоматические и курсорные измерения включают определение амплитудных (среднее, пик-пик, среднеквадратичное), временных (период, частота, длительность, фронт) и производных параметров (ΔU, ΔT, 1/ΔT), а математический блок с редактором формул дает возможность выполнять пользовательские вычисления над сигналами, включая интегрирование, дифференцирование, фильтрацию и спектральный анализ. Опциональное подключение 8 или 16 логических каналов расширяет функционал П-76405E до полноценного анализатора смешанных сигналов (MSO), где цифровые последовательности синхронизированы с аналоговыми формами.

• Анализатор спектра: работает одновременно с осциллографом в полосе до 750 МГц.
• Декодирование: более 20 протоколов — анализ цифровых шин без внешнего оборудования.
• Измерения: автоматические и курсорные (ΔU, ΔT, 1/ΔT) с высокой точностью.
• Математика: редактор формул для пользовательских вычислений и БПФ.
• Логические каналы: опционально 8 или 16 для анализа смешанных сигналов.

Оснащение и мобильность

В серии USB-осциллографов Акип модель П-76405E является прямым развитием П-76424E: при сохранении четырех каналов и частоты дискретизации 5 ГГц, она предлагает расширенную до 750 МГц полосу пропускания, что дает прирост в анализе высших гармоник и более точное отображение фронтов. В отличие от младшей модели с 500 МГц, П-76405E лучше подходит для отладки высокоскоростных интерфейсов типа Ethernet (1000Base-T), LVDS, PCIe первого поколения и для работы с сигналами, содержащими частотные компоненты выше 500 МГц. При этом комплектация четырьмя пробниками 500 МГц делает его готовым решением для лабораторий и сервисных центров, где важна оперативность начала работ без дополнительных инвестиций в измерительные аксессуары.

Покупка АКИП-76405E осциллограф цифровой в BESTKIP

Купить АКИП-76405E осциллограф цифровой можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда П-76405E оптимален, а когда стоит рассмотреть другую модель линейки.
