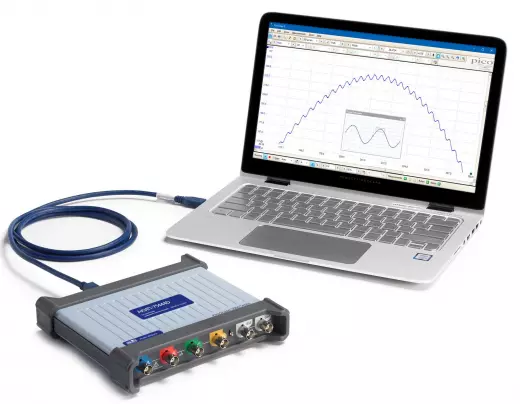

АКИП-75444D осциллограф

Осциллограф Акип 75444D — это четырёхканальный USB-осциллограф с полосой пропускания 200 МГц, максимальной частотой дискретизации 1 ГГц и переключаемым разрешением АЦП от 8 до 16 бит, который объединяет в компактном корпусе массой 0,5 кг функции осциллографа, анализатора спектра, функционального генератора и генератора сигналов произвольной формы. Модель с максимальным объёмом памяти 512 МБ и сегментированной записью до 10 000 осциллограмм создана для профессиональной отладки высокоскоростных аналоговых и цифровых устройств, где требуется не только широкополосный захват сигналов, но и высокая точность амплитудных измерений. В отличие от младших версий с фиксированной разрядностью и полосой 100 МГц, П-75444D предлагает расширенную полосу пропускания 200 МГц, удвоенный объём памяти и поддержку декодирования сложных протоколов, включая Ethernet 10Base-T и 100Base-TX, FlexRay и CAN FD. Благодаря режиму потоковой регистрации на ПК и анализатору спектра, работающему одновременно с осциллографом, этот прибор становится незаменимым инструментом в лабораториях разработки, сервисных центрах и на производственных участках, где важны мобильность, многофункциональность и документация результатов измерений.

Переключаемая разрядность АЦП

Осциллограф П-75444D оснащён уникальным аналого-цифровым преобразователем с переключаемым разрешением, поддерживающим режимы 8, 12, 14, 15 и 16 бит, что позволяет адаптировать прибор под конкретную измерительную задачу. В 8-битном режиме достигается максимальная частота дискретизации 1 ГГц, обеспечивающая детальный захват сигналов с крутыми фронтами и высокочастотными составляющими в полосе до 200 МГц. Это более чем в два раза превышает классический критерий Найквиста и гарантирует корректное восстановление формы сигнала даже при работе с быстрыми цифровыми интерфейсами.

Переключение на 12, 14, 15 или 16 бит кардинально снижает уровень шума квантования и повышает точность измерения амплитуды, что особенно критично при анализе малых сигналов, измерении пульсаций в импульсных источниках питания и отладке прецизионных сенсорных систем. В 16-битном режиме П-75444D обеспечивает динамический диапазон, сопоставимый с дорогими специализированными вольтметрами, но при этом сохраняет все осциллографические функции, включая возможность наблюдения сигналов в реальном времени. Такая гибкость делает прибор одинаково полезным как для грубой диагностики, так и для тонкой настройки аналоговых трактов, где требуется визуализация сигналов с высоким разрешением по вертикали.

Расширенная полоса и глубокая память

Полоса пропускания 200 МГц и максимальная частота дискретизации 1 ГГц позволяют осциллографу П-75444D эффективно работать с широким спектром сигналов, включая высокочастотные тактовые частоты, быстрые цифровые шины и радиочастотные модуляции. Четыре аналоговых канала с входным сопротивлением 1 МОм обеспечивают одновременный захват сигналов в различных точках схемы, что критически важно при отладке многоканальных систем, таких как трёхфазные инверторы, многоядерные процессоры и сложные аналогово-цифровые интерфейсы. Синхронная работа всех каналов с общей частотой дискретизации исключает временные рассогласования и позволяет точно измерять задержки между сигналами.

Объём памяти 512 МБ является одним из лучших показателей в классе USB-осциллографов и позволяет захватывать длительные последовательности данных с высоким разрешением. Технология сегментированной памяти, поддерживающая запись до 10 000 осциллограмм, делает использование этого объёма максимально эффективным: прибор записывает только события, соответствующие условиям триггера, размещая их в отдельных сегментах для последующего анализа. Такой подход особенно востребован при поиске редких сбоев, импульсных помех и аномалий в протоколах обмена, где важны не длительные паузы, а каждое значимое событие. Режим потоковой регистрации на ПК (streaming mode) дополняет эту функциональность, позволяя вести непрерывную запись на компьютер без ограничений по времени.

Спектральный анализ и встроенные генераторы

Встроенный анализатор спектра, работающий в полной полосе пропускания 200 МГц одновременно с осциллографом, представляет собой мощный инструмент для частотного анализа сигналов. Эта возможность позволяет инженеру наблюдать как временные, так и спектральные характеристики сигнала в реальном времени без переключения режимов, что существенно ускоряет поиск гармонических искажений, паразитных модуляций и резонансных явлений в усилителях, фильтрах и генераторах. Спектральное представление сигнала помогает быстро оценить уровень шума, выявить нелинейные искажения и проверить соответствие выходного сигнала заданным частотным требованиям.

Наличие функционального генератора и генератора сигналов произвольной формы (AWG) расширяет функциональность П-75444D, позволяя не только измерять параметры устройства, но и подавать на его вход тестовые сигналы различной формы. Это особенно важно при проверке амплитудно-частотных характеристик, тестировании систем автоматического регулирования и отладке аналоговых фильтров. В отличие от моделей без встроенных генераторов, П-75444D позволяет проводить полный цикл тестирования «стимул-реакция» в одном компактном приборе, экономя рабочее пространство и упрощая подключение. Декодирование широкого спектра протоколов, включая CAN FD, FlexRay и Ethernet, дополняет эту функциональность и делает прибор универсальным решением для разработчиков встраиваемых систем и автомобильной электроники.

Автоматические измерения и математическая обработка

Осциллограф Акип 75444D предлагает развитый набор автоматических и курсорных измерений, включая измерения размаха напряжения (ΔU), временных интервалов (ΔT) и частоты (1/ΔT), что значительно упрощает количественную оценку параметров сигналов. Эти измерения могут применяться как ко всей осциллограмме, так и к выделенным участкам, что удобно при анализе переходных процессов, длительности фронтов и срезов, а также при верификации временных диаграмм цифровых интерфейсов. Автоматические измерения выполняются аппаратно и не требуют ручной настройки, что повышает производительность при проведении серийных испытаний.

Встроенный редактор математических формул позволяет выполнять операции сложения, вычитания, умножения, интегрирования, дифференцирования и другие преобразования над осциллограммами в реальном времени. Это особенно полезно при расчёте производных параметров, таких как мощность, энергия или средние значения, а также при компенсации систематических погрешностей. В сочетании с поддержкой декодирования более 20 цифровых протоколов, включая 1-Wire, ARINC 429, CAN, DALI, DCC, DMX512, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI и UART (RS-232, RS-422, RS-485), математические возможности П-75444D превращают его в полноценную измерительную станцию для профессиональной инженерной практики, способную заменить несколько специализированных приборов на рабочем столе разработчика.

Сравнивая П-75444D с младшей моделью П-75443D в линейке АКИП, можно выделить три ключевых отличия. Во-первых, П-75444D имеет полосу пропускания 200 МГц против 100 МГц у П-75443D, что делает его пригодным для работы с более высокочастотными сигналами и быстрыми цифровыми интерфейсами. Во-вторых, объём памяти увеличен вдвое — с 256 МБ до 512 МБ, что позволяет захватывать более длительные последовательности данных с сохранением высокого разрешения. В-третьих, расширенный набор поддерживаемых протоколов и более высокая частота дискретизации (1 ГГц в обоих случаях, но при большей полосе П-75444D обеспечивает большее число точек на период для высокочастотных сигналов) делают эту модель предпочтительным выбором для задач, требующих максимальной производительности и точности. Таким образом, П-75444D занимает верхнюю позицию в линейке, предлагая профессиональный набор характеристик для самых требовательных приложений в области разработки электроники и сервисного обслуживания.
