АКИП-75442D осциллограф

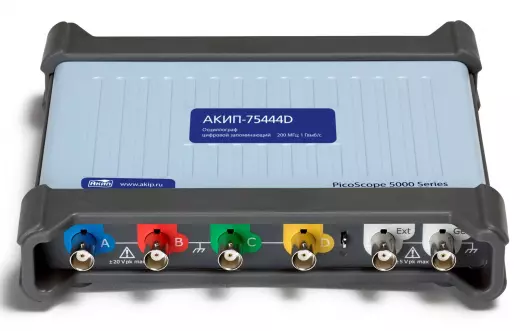

Осциллограф Акип П-75442D представляет собой четырёхканальный USB-измерительный комплекс с полосой пропускания 60 МГц и максимальной частотой дискретизации 1 ГГц. Ключевая особенность модели — переключаемое разрешение АЦП, которое может быть установлено на 8, 12, 14, 15 или 16 бит, что позволяет адаптировать прибор под конкретные задачи: от высокоскоростного захвата до сверхточной регистрации низкоуровневых сигналов. П-75442D реализован по архитектуре «4 в 1», объединяя осциллограф, анализатор спектра, функциональный генератор и генератор сигналов произвольной формы (AWG). Модель ориентирована на лабораторные исследования, сервисное обслуживание и разработку аналоговых и смешанных устройств, где критичны высокая точность измерений и гибкость настройки параметров оцифровки.

Переключаемое разрешение АЦП

Главное преимущество П-75442D перед большинством USB-осциллографов — возможность выбора разрядности АЦП в широком диапазоне. Это позволяет инженеру оптимизировать соотношение скорость/точность в зависимости от характера измеряемого сигнала.

• Разрядность АЦП: 8, 12, 14, 15 или 16 бит (переключаемо). В режиме 8 бит достигается максимальная частота дискретизации 1 ГГц, что идеально для высокочастотных сигналов. При 16 бит разрешение по вертикали возрастает в 256 раз по сравнению с 8-битным режимом, что позволяет различать сигналы на уровне десятков микровольт.
• Частота дискретизации: 1 ГГц. Даже в режимах повышенной разрядности прибор сохраняет достаточную скорость для работы с сигналами в полосе 60 МГц.
• Полоса пропускания: 60 МГц. Оптимальный диапазон для задач звукотехники, систем управления, датчиков и импульсных источников питания.
• Глубина памяти: 128 МБ. Объём буфера позволяет записывать длительные участки сигнала с высоким разрешением без потери детализации.

Четыре канала и сегментированная память

П-75442D оснащён четырьмя измерительными каналами с входным сопротивлением 1 МОм, что позволяет одновременно контролировать несколько точек схемы. Режим сегментированной памяти даёт возможность захватывать до 10 000 осциллограмм, экономя ресурсы и упрощая анализ редких событий.

• Число каналов: 4. Одновременный контроль четырёх сигналов удобен для анализа трёхфазных цепей, мостовых схем и шин данных с несколькими линиями.
• Сегментированная память: до 10 000 осциллограмм. Позволяет записывать длительные последовательности событий с высоким разрешением, что особенно полезно при отладке протоколов и поиске случайных сбоев.
• Входное сопротивление: 1 МОм. Стандартное значение, совместимое с большинством пассивных пробников с делителями 1:1, 10:1 и 100:1.
• Потоковая регистрация на ПК (streaming mode): данные передаются непрерывно на компьютер, что даёт возможность записывать сигналы практически неограниченной длины, ограниченной лишь ёмкостью жёсткого диска.

Анализатор спектра и встроенный генератор

П-75442D включает в себя анализатор спектра, функциональный генератор и генератор сигналов произвольной формы (AWG), что делает прибор универсальным инструментом для тестирования и отладки аналоговых и цифровых схем. Анализатор спектра работает в полной полосе 60 МГц, позволяя одновременно с осциллографией оценивать частотный состав сигнала.

• Анализатор спектра: БПФ в реальном времени в полосе до 60 МГц. Спектр отображается одновременно с осциллограммой, что упрощает поиск гармоник, шумов и паразитных составляющих.
• Функциональный генератор: формирует синусоидальные, прямоугольные и треугольные сигналы для тестирования фильтров, усилителей и систем автоматического регулирования.
• Генератор сигналов произвольной формы (AWG): позволяет создавать и загружать пользовательские формы сигналов, необходимые для имитации сложных цифровых последовательностей или модуляций.
• Математические функции: встроенный редактор формул даёт возможность создавать пользовательские выражения для обработки сигналов, включая фильтрацию, интегрирование и дифференцирование.

Декодирование протоколов и USB-интерфейс

Осциллограф П-75442D поддерживает аппаратное декодирование более 20 промышленных и компьютерных протоколов, что делает его незаменимым при работе с цифровыми шинами в автомобильной, промышленной и телекоммуникационной электронике. USB-интерфейс обеспечивает питание и передачу данных по одному кабелю, а масса 0,5 кг позволяет легко перемещать прибор между рабочими местами.

• Декодирование шин: 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T и 100Base-TX, FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART (RS-232, RS-422, RS-485), USB 1.1. Дешифровка выполняется аппаратно, что не нагружает процессор ПК.
• USB-интерфейс: стандартный разъём, обеспечивающий питание и связь с компьютером. Совместим с современными ОС и программным обеспечением для управления и визуализации.
• Масса: 0,5 кг. Компактный модуль удобно размещается рядом с тестируемой платой и не требует специального монтажа.
• Переключаемая разрядность: 8, 12, 14, 15, 16 бит — уникальная возможность адаптировать прибор под конкретную задачу, от высокоскоростного осциллографирования до прецизионных измерений с высоким динамическим диапазоном.

В сравнении с моделью П-73405D, которая имеет полосу 100 МГц и фиксированное 8-битное разрешение АЦП, П-75442D уступает в верхней частоте (60 МГц против 100 МГц), но предлагает уникальную возможность переключения разрядности до 16 бит, что критично при измерении слабых сигналов и высокоточных аналоговых цепей. В отличие от П-73206D, оснащённого логическими каналами, П-75442D ориентирован на аналоговую точность и спектральный анализ, а не на цифровую логику. Выбор между моделями зависит от приоритетов: максимальная точность (П-75442D) или более широкая полоса и логические каналы (старшие модели линейки).
