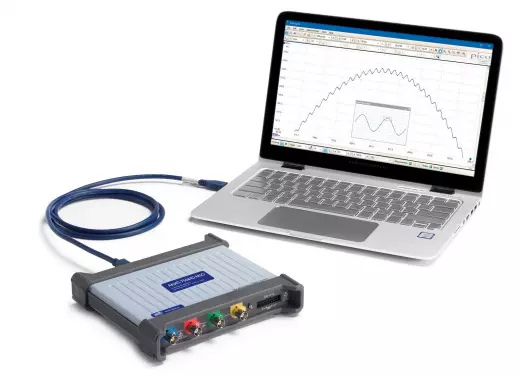

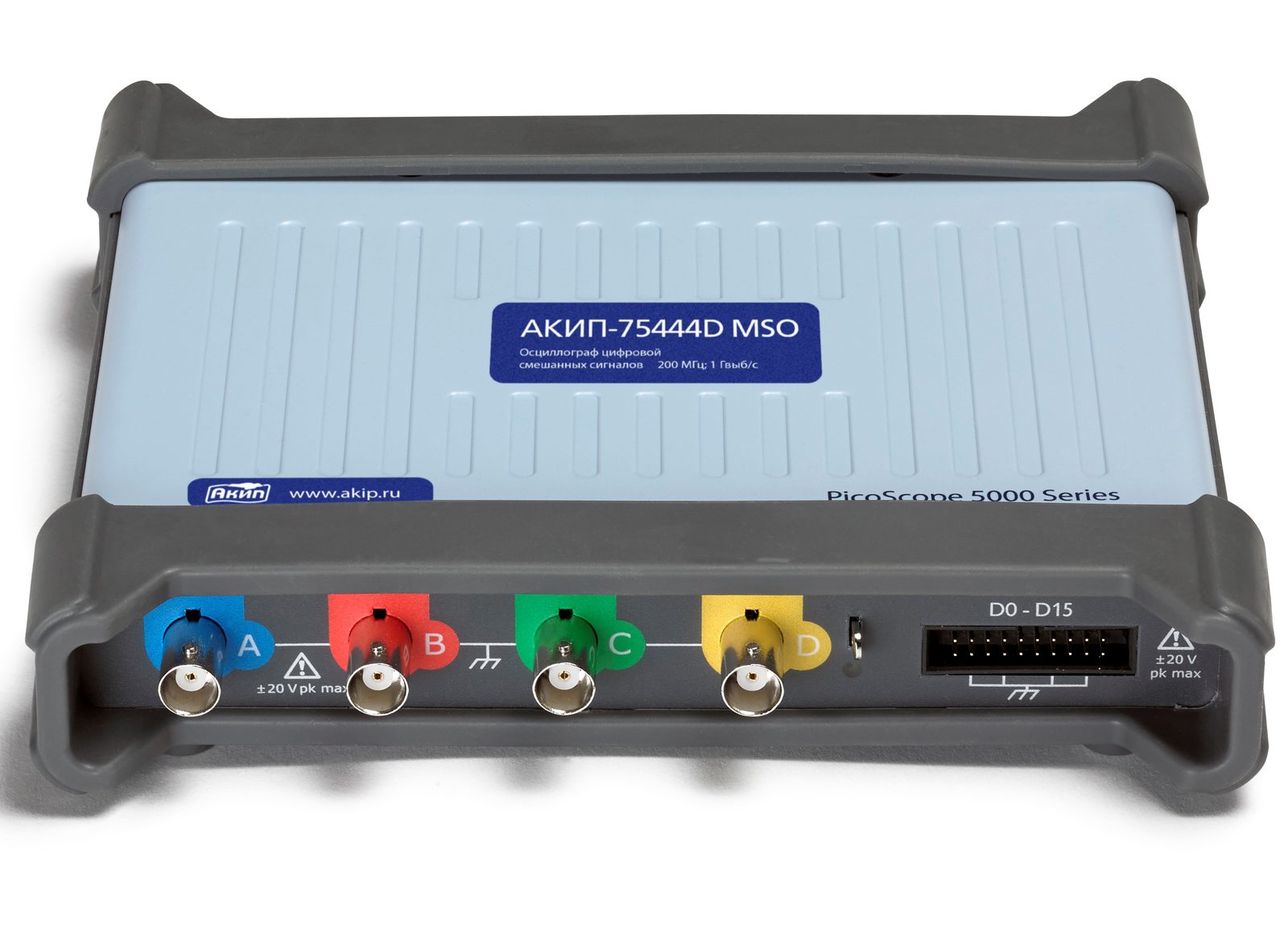

АКИП-75442D осциллограф mso

Осциллограф Акип 75442D mso представляет собой цифровой USB-осциллограф смешанного сигнала (MSO) с четырьмя аналоговыми каналами, полосой пропускания 60 МГц и максимальной частотой дискретизации 1 ГГц, дополненный 16 логическими каналами для комплексного анализа цифровых и аналоговых узлов. Модель П-75442D ориентирована на инженеров-разработчиков, сервисных инженеров и лаборатории, где требуется одновременный контроль множества сигналов — от аналоговых датчиков до многоразрядных цифровых шин. Отличительная черта осциллографа П-75442D — переключаемое разрешение АЦП от 8 до 16 бит, позволяющее адаптировать точность измерений под конкретную задачу, а также сегментированная память до 10 000 осциллограмм для отлова редких событий. Благодаря встроенному анализатору спектра, функциональному генератору и генератору произвольных форм П-75442D превращается в многофункциональную лабораторную станцию, размещаемую в корпусе массой всего 0,5 кг. В отличие от двухканальных версий, П-75442D предлагает четыре аналоговых входа, что критично при отладке многофазных систем, дифференциальных пар и параллельных интерфейсов.

Четыре аналоговых канала

Осциллограф П-75442D оснащен четырьмя аналоговыми каналами с полосой пропускания 60 МГц, что позволяет одновременно наблюдать до четырех сигналов с возможностью синхронного запуска и математической обработки. Четыре канала — это ключевое преимущество для сложных измерительных задач, где двухканальные приборы оказываются недостаточными.

• Анализ многофазных систем: одновременный контроль напряжений и токов в трехфазных цепях с возможностью измерения фазовых сдвигов и построения векторных диаграмм.
• Отладка дифференциальных интерфейсов: одновременный захват двух дифференциальных пар (например, для Ethernet или USB) без перекоммутации щупов.
• Контроль управляющих сигналов: наблюдение за тактовыми импульсами, сигналами синхронизации и данными на нескольких шинах в единой временной шкале.
• Входное сопротивление 1 МОм: единое для всех каналов, что упрощает подбор щупов и обеспечивает согласованность измерений.

Наличие четырех аналоговых каналов делает П-75442D незаменимым при отладке систем на базе микроконтроллеров, где требуется одновременно контролировать питание, тактовый генератор, линии данных и управляющие выводы.

Цифровой анализатор на 16 каналов

Осциллограф П-75442D включает в себя полноценный логический анализатор с 16 цифровыми каналами, что позволяет исследовать параллельные шины, многоразрядные интерфейсы и сложные протоколы в синхронизации с аналоговыми сигналами. Это превращает П-75442D в инструмент для глубокой диагностики смешанных схем.

• Параллельный захват: 16 логических каналов позволяют одновременно анализировать до 16 цифровых линий, что достаточно для отладки 8- и 16-разрядных шин данных и адреса.
• Декодирование протоколов: поддерживаются десятки последовательных протоколов — от простых 1-Wire, I²C, SPI, UART (RS-232, RS-422, RS-485) до сложных CAN, CAN FD, LIN, FlexRay, Ethernet 10Base-T и 100Base-TX, а также ARINC 429, DALI, DCC, DMX512, Manchester, MODBUS, PS/2, SENT и USB 1.1.
• Совмещённое отображение: аналоговые формы с четырех каналов и цифровые диаграммы с 16 логических каналов отображаются в едином окне, что упрощает поиск причинно-следственных связей.
• Триггер по протоколам: П-75442D позволяет запускать захват по конкретным пакетам, кадрам или ошибочным состояниям в любой из поддерживаемых шин.

Наличие 16 логических каналов и 4 аналоговых входов выводит П-75442D за рамки стандартных осциллографов, приближая его к профессиональным системам отладки, но в компактном USB-формате.

Переключаемое разрешение 8–16 бит

Осциллограф П-75442D предоставляет возможность программно выбирать разрешение встроенного АЦП из пяти режимов: 8, 12, 14, 15 или 16 бит. Это позволяет инженеру гибко настраивать прибор под характер измеряемого сигнала, балансируя между скоростью дискретизации и точностью.

• Режим 8 бит: стандартное разрешение с максимальной частотой дискретизации 1 ГГц, обеспечивающее детальный анализ высокочастотных сигналов и быстрых переходов.
• Режимы 12–14 бит: оптимальный выбор для большинства задач, сочетающий высокую скорость с улучшенным динамическим диапазоном для измерения сигналов с малым уровнем шума.
• Режимы 15–16 бит: максимальная точность для измерения низкоуровневых сигналов, пульсаций питающих напряжений и медленно меняющихся аналоговых процессов.
• Частота дискретизации 1 ГГц: сохраняется во всех режимах, обеспечивая достаточную временную разрешающую способность для сигналов в полосе до 60 МГц.

Переключаемая битность АЦП делает П-75442D универсальным инструментом, одинаково пригодным для грубого контроля цифровых уровней и прецизионных аналоговых измерений, например, при оценке коэффициента нелинейных искажений или анализе шумовых характеристик.

Глубокий буфер 128 МБ

Осциллограф П-75442D оснащен максимальным объемом памяти 128 МБ, что в сочетании с частотой дискретизации 1 ГГц и четырьмя каналами позволяет захватывать длительные последовательности без потери временного разрешения. Это особенно важно при анализе сигналов с низкой частотой повторения или редкими событиями.

• Сегментированная память: П-75442D способен сохранять до 10 000 осциллограмм в отдельных сегментах, что эффективно для отлова редких глитчей, сбоев в работе цифровых устройств и аномалий на шинах.
• Режим потоковой регистрации (streaming mode): прибор может непрерывно передавать данные на компьютер, обеспечивая запись сигналов в течение длительного времени — часы или даже сутки.
• Обработка больших массивов: 128 МБ памяти достаточно для анализа длительных переходных процессов в системах управления и силовой электронике.
• Спектральный анализ: большой буфер повышает разрешение по частоте при работе в режиме FFT, позволяя различать близкие спектральные компоненты.

По сравнению с младшими двухканальными моделями, осциллограф П-75442D выигрывает за счет большего числа аналоговых каналов и наличия 16 логических каналов, что делает его идеальным выбором для отладки сложных цифро-аналоговых систем, автомобильной электроники, промышленной автоматизации и учебных лабораторий, где требуется комплексный анализ смешанных сигналов.
