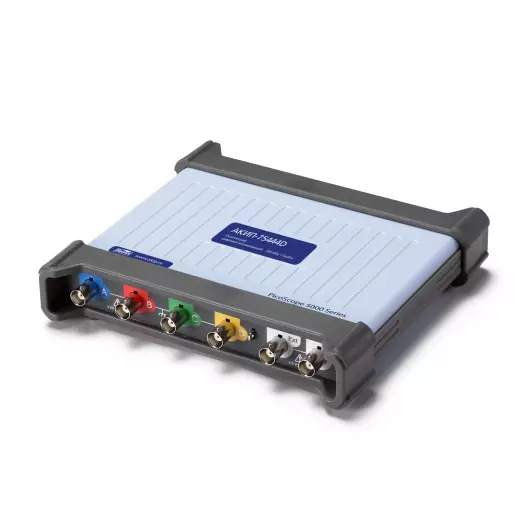

АКИП-75242D осциллограф

Осциллограф Акип 75242D представляет собой двухканальную USB-модель с полосой пропускания 60 МГц и максимальной частотой дискретизации 1 ГГц, которая выделяется среди портативных решений возможностью переключения разрядности АЦП от 8 до 16 бит. Этот прибор ориентирован на инженеров-разработчиков и сервисных инженеров, работающих с цифровыми и аналоговыми интерфейсами, где требуется не просто визуализация сигнала, но и его глубокий цифровой анализ. В отличие от традиционных настольных осциллографов, П-75242D функционирует как вычислительный комплекс, управляемый с ПК, что позволяет использовать его в стационарных лабораториях и в составе мобильных измерительных стендов. Ключевое отличие модели в линейке АКИП — это уникальная комбинация сегментированной памяти на 10 000 осциллограмм и встроенных функций спектрального анализа, что делает его не просто осциллографом, а многофункциональной измерительной платформой. При массе всего 0,5 кг устройство обеспечивает профессиональные возможности цифровой регистрации сигналов в режиме реального времени без потери качества, что критично для отладки сложных протоколов передачи данных.

Переключаемая разрядность АЦП

Главной технической особенностью осциллографа П-75242D является возможность программного выбора разрядности аналого-цифрового преобразователя, что напрямую влияет на соотношение скорости дискретизации и разрешения сигнала. В спецификациях заявлена поддержка пяти режимов квантования: 8, 12, 14, 15 и 16 бит, что позволяет гибко настраивать прибор под конкретную измерительную задачу. Эта функция реализована в архитектуре USB-осциллографа и управляется через интерфейс программного обеспечения, обеспечивая высокую универсальность.

• Разрешение АЦП 8 бит: стандартный режим для высокоскоростных измерений с частотой дискретизации 1 ГГц, подходит для анализа быстрых цифровых сигналов и оценки общей формы импульсов.
• Режимы 14/15/16 бит: используются для прецизионных измерений аналоговых сигналов, где важна точность определения амплитуды и снижение уровня шума квантования (особенно при исследовании источников питания и аудиотрактов).
• Сопротивление входа: Стандартное для большинства осциллографов значение 1 МОм обеспечивает совместимость с широким спектром пассивных щупов и минимальное влияние на исследуемую цепь.
• Переключаемое разрешение: Позволяет одному прибору заменять сразу несколько специализированных устройств, работая как высокоскоростной (8 бит) или высокоточный (16 бит) измерительный модуль.

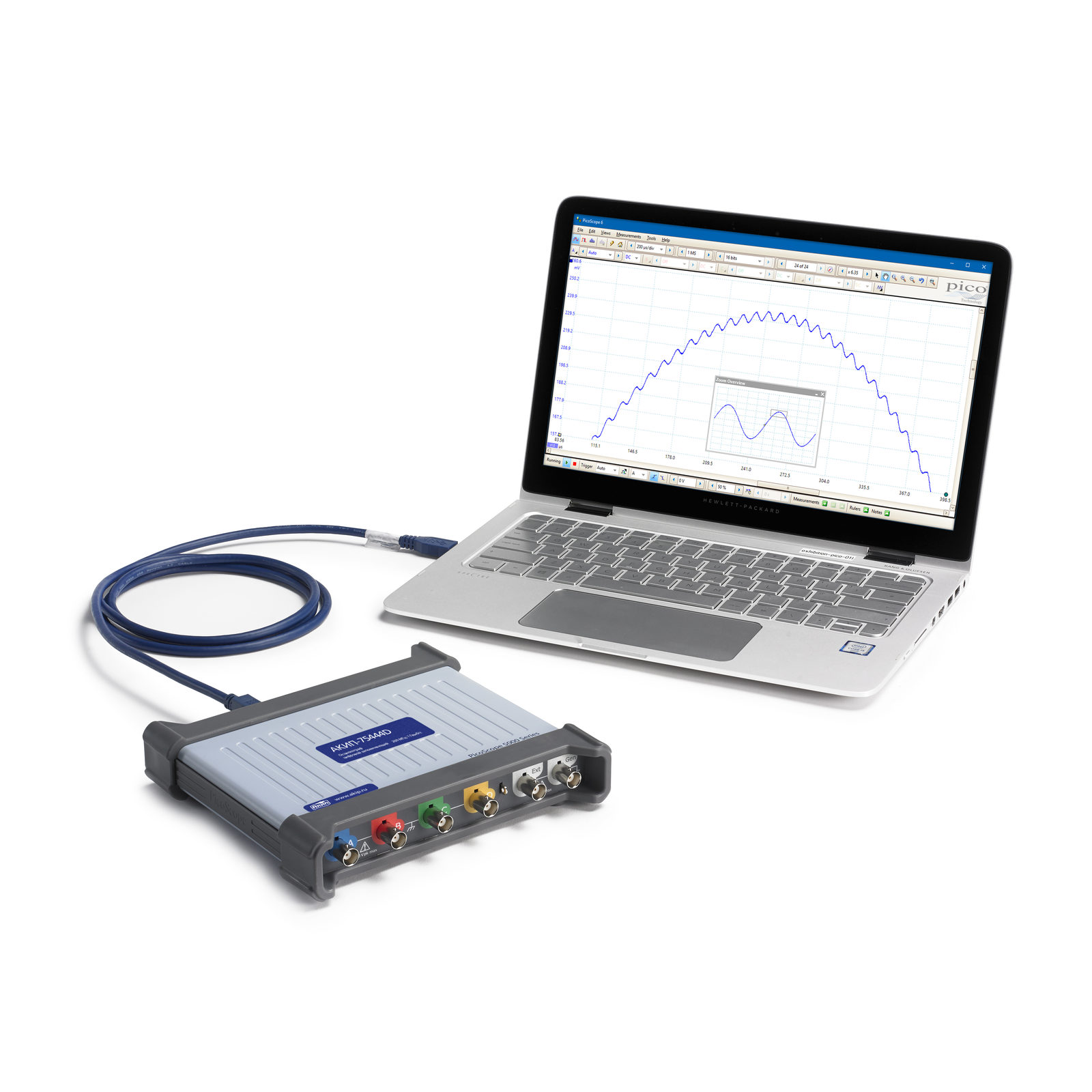

Управление на ПК

Осциллограф П-75242D не имеет встроенного дисплея и кнопочной панели, что является его архитектурной особенностью. Управление, визуализация и обработка данных полностью вынесены на персональный компьютер, что открывает доступ к расширенным вычислительным возможностям и удобству работы с большими массивами данных. Такая конфигурация позволяет использовать весь потенциал сегментированной памяти и режимов триггера, не ограничиваясь малым экраном.

• Интерфейс подключения: Связь с ПК осуществляется через высокоскоростной порт USB, обеспечивающий передачу данных для построения осциллограмм в реальном времени.
• Режим стриминга (Streaming mode): Поддерживается цифровая регистрация сигналов в непрерывном потоке на жесткий диск компьютера, что позволяет записывать длительные процессы без пропуска данных.
• Глубина памяти 128 МБ: Прибор оснащен значительным объемом встроенной памяти, достаточным для захвата сложных импульсных последовательностей при высокой частоте дискретизации.
• Анализатор спектра: Встроенный математический аппарат ПО позволяет выполнять быстрое преобразование Фурье (БПФ), превращая осциллограф П-75242D в полноценный спектроанализатор для оценки гармонического состава сигналов.

Функции генератора и декодирования

Данная модель АКИП-75242D выходит за рамки традиционного осциллографа благодаря встроенному функциональному генератору и генератору произвольных форм, а также поддержке декодирования десятков промышленных и сетевых протоколов. Это позволяет использовать прибор в замкнутых измерительных контурах, где необходимо не только наблюдать сигнал, но и имитировать его поведение, а также быстро расшифровывать информационные шины без покупки дополнительных анализаторов.

• Генератор сигналов: Встроенный модуль позволяет генерировать синусоидальные, прямоугольные и произвольные сигналы, что полезно для тестирования усилителей, фильтров и проверки частотных характеристик устройств.
• Декодирование шин: Поддерживается анализ протоколов CAN, CAN FD, LIN, FlexRay (для автомобильной электроники), I²C, SPI, UART (для микроконтроллеров), а также Ethernet 10/100 Мбит, ARINC 429 и Manchester.
• Обработка цифровых линий: Возможность декодирования сигналов 1-Wire, DMX512 и DALI делает П-75242D востребованным при отладке систем умного дома, светодиодного освещения и сенсорных сетей.
• Сегментированная память: Поддержка захвата до 10 000 сегментов осциллограмм позволяет фиксировать редкие и импульсные события, игнорируя «мертвое время» между посылками, что критично для анализа пакетных протоколов.

Компактность и мобильность

Вес осциллографа П-75242D составляет всего 0,5 кг, что кардинально отличает его от стационарных аналогов с ЭЛТ или громоздких лабораторных DSO. Благодаря отсутствию экрана и встроенных органов управления, корпус устройства предельно легок и занимает минимум места на рабочем столе, а может и вовсе быть спрятан в системный блок или переносной кейс для полевых выездов. Это позволяет специалистам по сервисному обслуживанию брать прибор с собой в командировки, не переживая за сохранность встроенного дисплея. Компактность сочетается с высокой вычислительной мощностью, обеспечиваемой процессорами компьютера, что делает его идеальным инструментом для современной автоматизированной лаборатории, где каждый сантиметр рабочего пространства имеет значение.

По сравнению с соседними моделями в линейке АКИП, отличающимися меньшей глубиной памяти или отсутствием переключаемого АЦП, П-75242D предлагает уникальное сочетание полосы пропускания 60 МГц и продвинутых цифровых функций анализа. Если младшие версии ограничены 8-битным разрешением и базовым набором триггеров, то данная модель ориентирована на профессиональную отладку сложных цифровых интерфейсов и анализ смешанных сигналов, требуя при этом лишь наличия стандартного USB-порта на компьютере.
