АКИП-74824А осциллограф

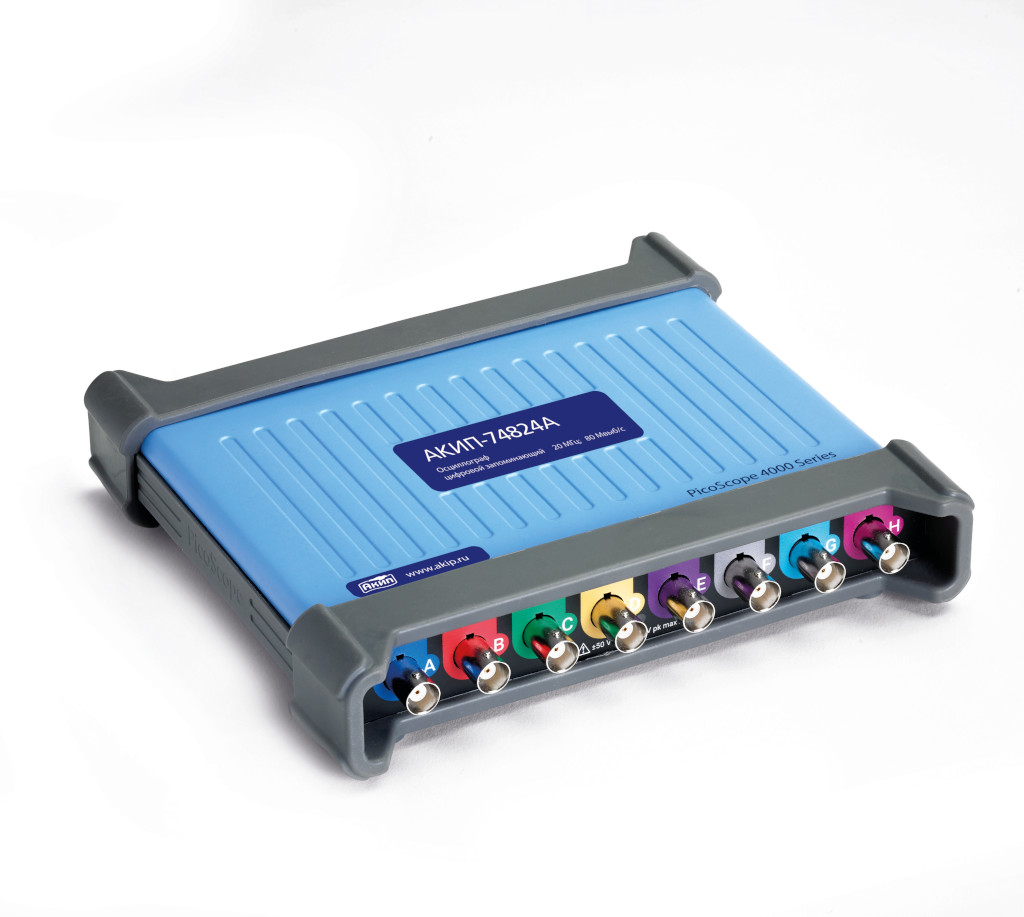

Осциллограф Акип 74824А представляет собой восьмиканальный USB-измерительный комплекс формата «5 в 1», объединяющий в компактном корпусе массой 0,55 кг осциллограф, анализатор спектра, функциональный генератор, генератор сигналов произвольной формы и анализатор последовательных данных. Эта модель с полосой пропускания 20 МГц и частотой дискретизации 80 МГц создана для одновременного мониторинга большого количества сигналов, что критически важно при отладке многоканальных систем управления, силовой электроники и цифровых интерфейсов. В отличие от традиционных двух- или четырёхканальных приборов, наличие восьми каналов в П-74824 позволяет инженеру захватывать полную картину работы устройства, отслеживая все фазы питания, управляющие сигналы и обратные связи без переключения щупов. Благодаря 12-битному АЦП и сегментированной памяти до 10 000 осциллограмм, данная модель обеспечивает высокую точность измерений в режиме реального времени, что делает её незаменимым инструментом для сервисных центров, учебных лабораторий и производственных участков, где требуется быстрая диагностика и документирование результатов.

Восемь каналов захвата

Осциллограф П-74824А выделяется в линейке АКИП прежде всего количеством измерительных каналов — их восемь, что является редкостью для USB-осциллографов и существенно расширяет возможности отладки. Восемь каналов с общей полосой пропускания 20 МГц и частотой дискретизации 80 МГц позволяют одновременно подключаться к различным точкам схемы, что особенно важно при тестировании многофазных импульсных преобразователей, драйверов двигателей и систем с большим количеством датчиков. Например, при отладке трёхфазного инвертора можно одновременно наблюдать сигналы управления на всех шести ключах, напряжение шины постоянного тока и ток в нагрузке, не меняя подключения щупов и не теряя синхронности измерений.

Входное сопротивление каждого канала составляет стандартные 1 МОм, что обеспечивает совместимость с большинством пассивных щупов и позволяет подключаться к высокоомным узлам без существенного шунтирования сигнала. Важно отметить, что все восемь каналов работают синхронно с общей частотой дискретизации, что исключает временные рассогласования между измерениями, свойственные многоканальным системам с коммутацией. Это особенно критично при анализе временных соотношений между управляющими импульсами и выходными сигналами, где задержки в десятки наносекунд могут влиять на корректность работы всего устройства. Такая архитектура делает П-74824А оптимальным выбором для лабораторий, занимающихся разработкой и ремонтом сложной электроники с высоким уровнем интеграции.

Интеграция пяти приборов

Концепция «5 в 1», реализованная в осциллографе П-74824А, превращает этот компактный прибор в полноценную испытательную станцию, заменяющую несколько единиц оборудования на рабочем столе инженера. Помимо основной функции осциллографа, модель включает в себя анализатор спектра, работающий в полной полосе пропускания одновременно с осциллографическим режимом, что позволяет видеть как временные, так и частотные характеристики сигнала в реальном времени. Это особенно полезно при поиске гармонических искажений, паразитных модуляций или резонансных явлений в цепях питания и высокочастотных трактах.

Встроенный функциональный генератор и генератор сигналов произвольной формы (AWG) предоставляют возможность не только измерять, но и активно воздействовать на тестируемое устройство, формируя синусоидальные, прямоугольные, треугольные и сложные модулированные сигналы. Наличие анализатора последовательных данных и поддержка декодирования 18 протоколов (включая I²C, SPI, UART, CAN, LIN) дополняют функциональность прибора, делая его пригодным для верификации цифровых шин без привлечения внешних логических анализаторов. Все эти возможности упакованы в корпус массой всего 0,55 кг, что позволяет брать прибор в командировки, на выездные диагностики или использовать в условиях ограниченного пространства мобильной лаборатории.

Глубокая память и сегментация

Осциллограф Акип 74824А оснащён максимальным объёмом памяти 256 МБ и интеллектуальной системой сегментированной записи, которая позволяет сохранять до 10 000 осциллограмм в автономном режиме. Эта функция кардинально отличается от обычного режима остановки захвата: вместо записи непрерывного блока данных с длительными паузами, П-74824А записывает только те участки, которые соответствуют условиям срабатывания триггера, экономя память и фокусируясь на значимых событиях. Такой подход особенно эффективен при анализе редких сбоев, импульсных помех или ошибок в протоколах обмена, где важны не столько длительные интервалы молчания, сколько каждый отдельный пакет или переход.

Каждый из 10 000 сегментов может быть индивидуально просмотрен и проанализирован с использованием автоматических и курсорных измерений (ΔU, ΔT, 1/ΔT), что позволяет быстро выявить аномалии среди большого массива захваченных данных. Глубина памяти 256 МБ обеспечивает достаточный объём для длительных сеансов записи в режиме потоковой передачи на компьютер, что особенно актуально при проведении квалификационных испытаний, где требуется фиксировать сигналы на протяжении нескольких часов. Встроенный редактор математических формул добавляет гибкость при постобработке, позволяя вычислять производные, интегралы, средние значения и другие производные параметры непосредственно в программном окружении прибора.

Анализ спектра и автоматические измерения

Одной из ключевых особенностей модели П-74824А является работа анализатора спектра в полной полосе пропускания 20 МГц одновременно с режимом осциллографа, что дает инженеру уникальную возможность наблюдать сигнал во временной и частотной области без переключения режимов работы. Эта функция принципиально важна при отладке аналоговых цепей, усилителей мощности и фильтров, где искажения формы сигнала коррелируют с появлением дополнительных гармонических составляющих. Спектральное представление сигнала помогает быстро локализовать источники помех, оценить уровень шума и проверить соответствие выходного сигнала заданным частотным требованиям.

Для количественной оценки параметров сигнала П-74824А предлагает широкий набор автоматических и курсорных измерений, включая измерения размаха напряжения (ΔU), временных интервалов (ΔT) и частоты (1/ΔT). Эти измерения могут применяться как к осциллограмме в целом, так и к отдельным выделенным участкам, что удобно при анализе переходных процессов, длительности фронтов и срезов, а также при верификации временных диаграмм цифровых интерфейсов. В сочетании с поддержкой декодирования 18 протоколов и возможностью формирования тестовых сигналов встроенным AWG, осциллограф П-74824А закрывает практически все базовые потребности инженера по отладке и верификации электронных модулей в лабораторных и полевых условиях.

Сравнивая П-74824А с младшими моделями в линейке АКИП, например, с четырёхканальными версиями на основе 8-битного АЦП, можно выделить несколько принципиальных отличий. Модель П-74824А предлагает вдвое больше измерительных каналов (восемь против четырёх), что является решающим фактором при работе с многоканальными системами, а 12-битное разрешение АЦП обеспечивает в 16 раз более высокую точность амплитудных измерений по сравнению с 8-битными конкурентами. В то время как базовые модели ограничены функцией простого осциллографа, П-74824А включает полноценный анализатор спектра, функциональный генератор и декодирование шин, что делает этот прибор универсальным решением для профессиональной инженерной практики, учебного процесса и сервисного обслуживания сложной электроники.
