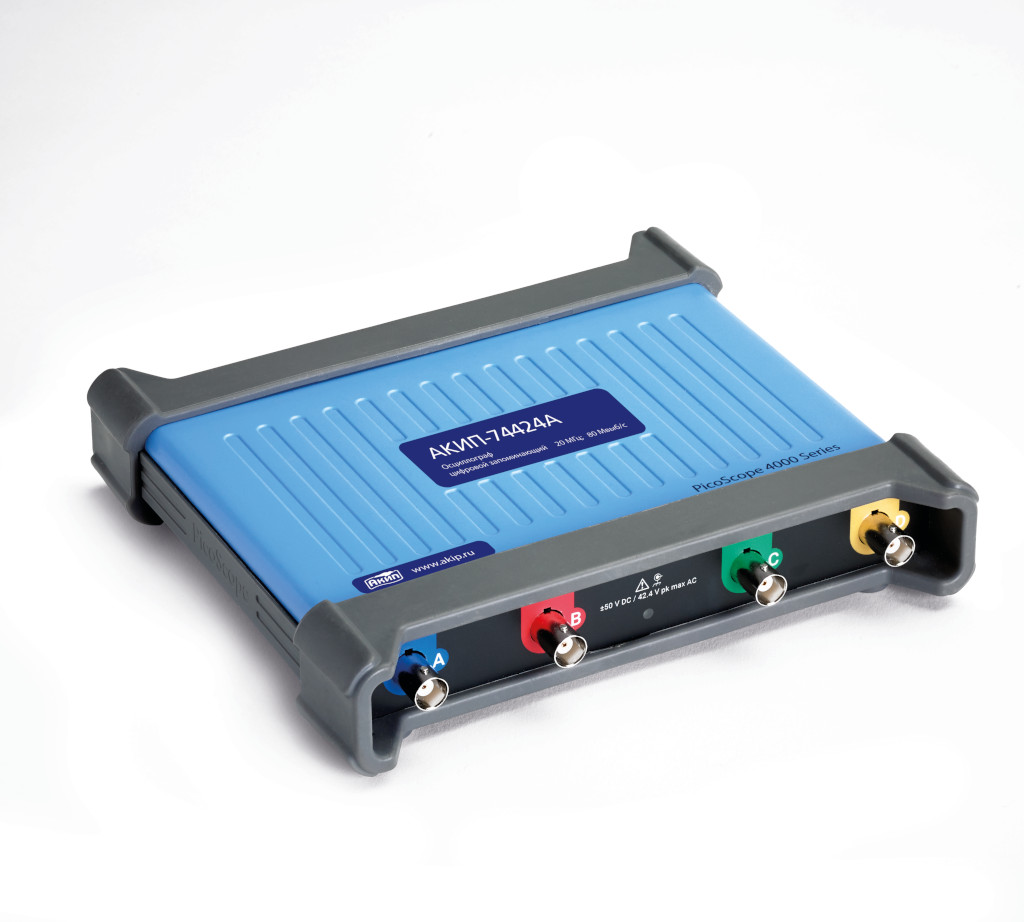

АКИП-74424А осциллограф

Осциллограф Акип 74424А представляет собой четырёхканальный USB-осциллограф с полосой пропускания 20 МГц, максимальной частотой дискретизации 80 МГц и 12-разрядным АЦП, что даёт ему преимущество в разрешении по вертикали над классическими 8-битными решениями. Эта модель реализована по принципу «5 в 1», совмещая функции осциллографа, анализатора спектра, функционального генератора, генератора сигналов специальной формы (AWG) и анализатора последовательных данных. П-74424 предназначен для глубинной отладки аналоговых и цифровых узлов, анализа спектральных составляющих в реальном времени и сервисного обслуживания электроники, где критичны малые габариты и масса всего 0,55 кг. Ключевое отличие модели в линейке — наличие анализатора спектра, работающего одновременно с осциллографом в полной полосе пропускания, что редко встречается в устройствах данного ценового сегмента и класса.

Архитектура «5 в 1»

Прибор П-74424 построен по мультифункциональному принципу, заменяя на рабочем столе или в полевых условиях целый набор измерительных приборов. В отличие от традиционных осциллографов, эта модель включает в себя:

• Полноценный анализатор спектра: работает в полной полосе пропускания 20 МГц и может использоваться одновременно с осциллографическим режимом, позволяя видеть временные и спектральные представления сигнала на одном экране.
• Функциональный генератор и AWG: встроенный генератор сигналов произвольной формы, что исключает необходимость в отдельном источнике тестовых сигналов при проверке усилителей или фильтров.
• Анализатор последовательных данных: поддержка декодирования до 18 протоколов, что превращает П-74424 в инструмент для шинной диагностики, обычно требующий специализированных анализаторов.
• Сегментированная память: возможность записи до 10 000 осциллограмм, позволяющая фиксировать редкие события и длительные процессы без потери временного разрешения.

Разрешение и дискретизация

Одной из сильнейших сторон осциллографа П-74424 является его цифровая тракт. Модель оснащена 12-битным АЦП, что в 16 раз точнее по вертикали стандартных 8-битных осциллографов. Это позволяет уверенно различать малые вариации сигнала на уровне шумов, что критично при измерении пульсаций источников питания или анализе выходных сигналов датчиков. Максимальная частота дискретизации достигает 80 МГц при работе по четырём каналам, обеспечивая детальное отображение сигналов в рамках заявленной полосы пропускания. При этом максимальный объём памяти составляет 256 МБ, что, в сочетании с сегментированным режимом, даёт пользователю гибкость в настройке глубины захвата: можно вести запись на долгие интервалы с низким разрешением по времени или фиксировать короткие фронты с максимальной частотой выборок.

Точность и измерения

В П-74424 реализован расширенный набор автоматических и курсорных измерений, который покрывает большинство задач инженера-разработчика и сервисного инженера. Основной упор сделан на математическую обработку сигналов: встроенный редактор формул позволяет создавать сложные выражения для расчёта мощности, КПД или спектральной плотности непосредственно внутри прибора. Сопротивление входа 1 МОм делает модель совместимой с широкой номенклатурой стандартных пассивных щупов, а наличие четырех каналов позволяет одновременно сравнивать фазы сигналов в многофазных цепях, контролировать шины данных и адреса в цифровых устройствах. Автоматические измерения включают базовый набор параметров: амплитуду (ΔU), временные интервалы (ΔT) и частоту (1/ΔT), что достаточно для оперативного контроля режимов работы электронных компонентов.

Интерфейс и физические данные

Осциллограф П-74424 является представителем класса USB-осциллографов, что определяет его эргономику и способ подключения. Вся обработка данных происходит в компактном корпусе, а управление и визуализация осуществляются через персональный компьютер. Масса устройства составляет всего 0,55 кг, что делает его практически эталонным вариантом для выездного обслуживания оборудования и полевых лабораторий. В сравнении со стационарными аналогами с аналогичной полосой и памятью, П-74424 выигрывает в транспортабельности, не уступая в функциональности благодаря режиму «5 в 1». Например, в отличие от моделей, предлагающих только классический осциллограф, данный прибор предоставляет спектральный анализ в реальном времени без необходимости внешнего ПО и дополнительных модулей.

Покупка АКИП-74424А осциллограф в BESTKIP

Купить АКИП-74424А осциллограф можете в BESTKIP — менеджер уточнит комплектацию, щупы и сроки поставки по России.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Техническая консультация — подскажем, когда П-74424 оптимален, а когда стоит рассмотреть другую модель линейки.
