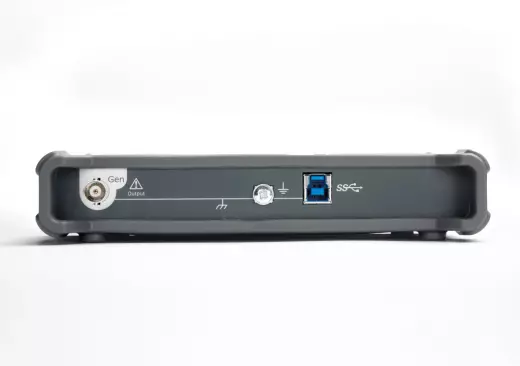

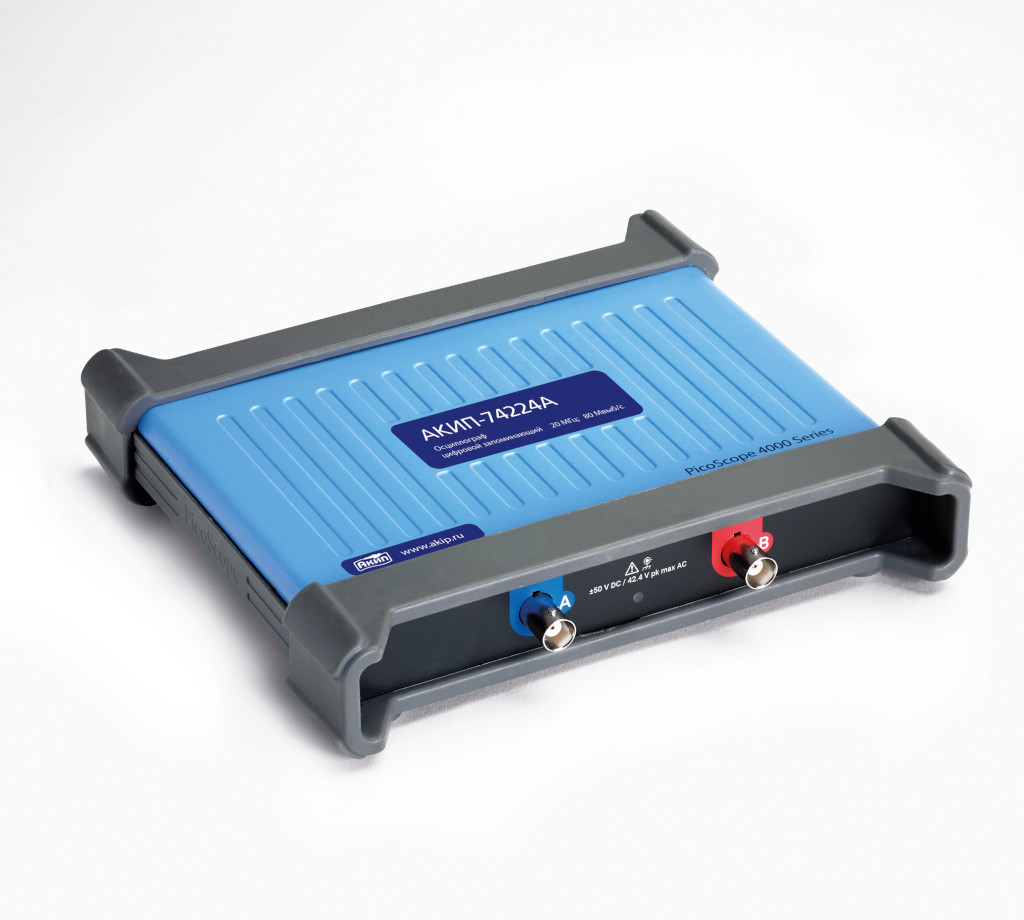

АКИП-74224А осциллограф

Осциллограф Акип 74224А представляет собой двухканальный USB-осциллограф с полосой пропускания 20 МГц, оснащённый 12-битным АЦП, который обеспечивает максимальную частоту дискретизации 80 МГц. Модель П-74224 выполнена в формате "5 в 1", объединяя осциллограф, анализатор спектра, функциональный генератор, генератор сигналов произвольной формы (AWG) и анализатор последовательных данных, что превращает её в мобильную измерительную станцию. Устройство ориентировано на инженеров-разработчиков, сервисных инженеров и специалистов по обслуживанию электроники, которым необходим компактный инструмент с возможностью спектрального анализа и генерации сигналов в одном корпусе. Ключевое преимущество П-74224 в линейке — работа анализатора спектра в полной полосе пропускания одновременно с осциллографом, что позволяет контролировать временные и частотные характеристики сигнала в реальном времени, а также сегментированная память на 10 000 осциллограмм для захвата длительных процессов.

12-битное разрешение

Принципиальным отличием осциллографа П-74224 от подавляющего большинства бюджетных и средних приборов является 12-битный АЦП вместо стандартного 8-битного. Это даёт увеличение точности измерений по вертикали в 16 раз, позволяя рассмотреть детали сигнала, которые на 8-битных осциллографах сливаются с шумом или квантованием. Благодаря этому П-74224 эффективен при измерении пульсаций в источниках питания, анализе выходных сигналов прецизионных датчиков и отладке малошумящих аналоговых трактов. Емкость памяти 256 МБ обеспечивает глубокую запись, при этом сегментированный режим позволяет сохранять до 10 000 отдельных осциллограмм без потери временного разрешения, что критично при регистрации редких событий в системах с длительными циклами работы.

Спектральный анализ и генерация

Модель П-74224 включает два мощных инструмента, обычно требующих отдельных приборов. Во-первых, это анализатор спектра, который работает в полной полосе пропускания 20 МГц — в отличие от многих USB-осциллографов, где спектральный анализ доступен лишь на ограниченных участках или требует остановки захвата. В П-74224 анализ спектра осуществляется одновременно с осциллографическими измерениями, что удобно для оценки гармонических искажений, паразитных модуляций и шумовых характеристик. Во-вторых, встроенный функциональный генератор и генератор сигналов произвольной формы (AWG) позволяют сразу тестировать разработанные узлы, подавая синусоидальные, прямоугольные, пилообразные сигналы или сложные пользовательские формы без привлечения внешней аппаратуры.

Декодирование протоколов

Осциллограф П-74224 оснащён встроенным анализатором последовательных данных, поддерживающим декодирование 18 различных протоколов. Это существенно расширяет область применения прибора: теперь он может служить не только для классического осциллографирования, но и для диагностики цифровых шин, что особенно востребовано при обслуживании встраиваемых систем и интерфейсов периферийных устройств. П-74224 позволяет визуализировать пакеты данных на фоне временных диаграмм, что облегчает поиск ошибок синхронизации и нарушений целостности сигнала в последовательных каналах передачи данных. Все перечисленные функции управляются через USB-интерфейс с компьютера, обеспечивая комфортную работу с большим экраном и развитым пользовательским интерфейсом.

Габариты и оснащение

Физические параметры делают П-74224 идеальным кандидатом для выездных работ и мобильных лабораторий. При массе 0,55 кг и отсутствии собственного дисплея прибор подключается к ноутбуку или ПК, превращая любое рабочее место в полноценную измерительную лабораторию. Для подключения к исследуемым схемам используется стандартное входное сопротивление 1 МОм, что совместимо с большинством пассивных щупов, поставляемых в комплекте. В сравнении с моделями типа П-74424А, имеющими 4 канала, двухканальный вариант П-74224 предлагает экономичное решение для задач, где достаточно двух сигналов — например, для контроля шин данных или сравнения входных и выходных сигналов усилительных каскадов, при сохранении всех аналитических и генераторных возможностей старшей модели.
