АКИП-73406D осциллограф mso

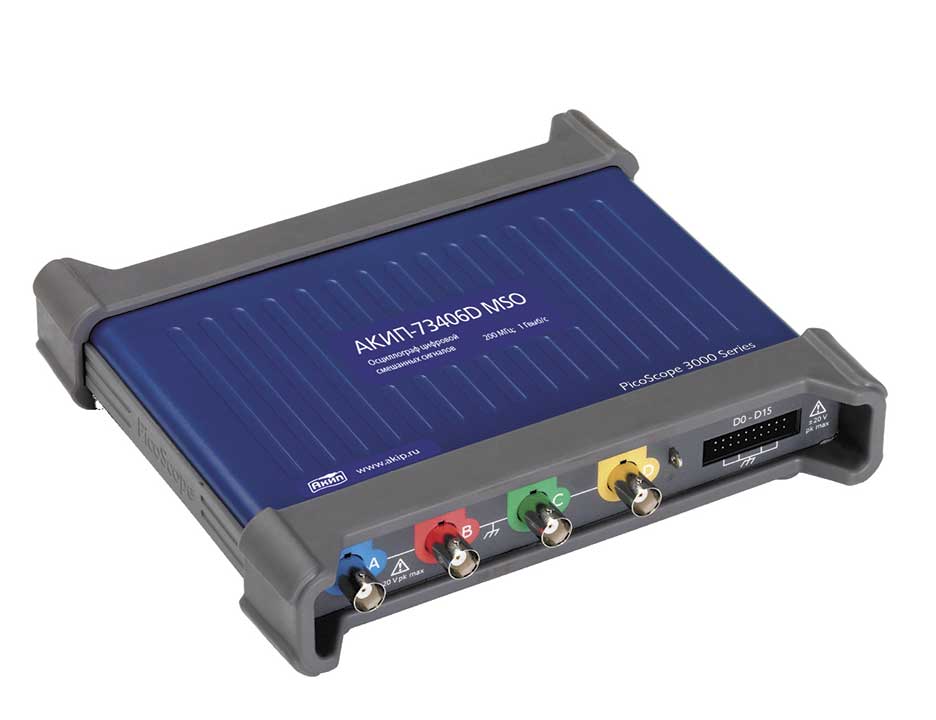

Осциллограф Акип 73406D mso представляет собой многофункциональный USB-измерительный комплекс класса «5 в 1», объединяющий четыреханалоговый осциллограф с полосой пропускания 200 МГц, 16 логических каналов, анализатор спектра, функциональный генератор и генератор сигналов произвольной формы. Данная модель с максимальной частотой дискретизации 1 ГГц и объёмом памяти 512 МБ предназначена для решения широкого круга задач, от отладки сложных встраиваемых систем и цифровых интерфейсов до анализа аналоговых трактов и спектральных измерений в полной полосе пропускания. Ключевое отличие П-73406D от более простых осциллографов линейки АКИП — наличие 16 логических каналов, которые работают синхронно с аналоговыми входами, что делает прибор полноценным смешанным осциллографом (MSO) для анализа цифровых шин и временных диаграмм. Благодаря сегментированной памяти до 10 000 осциллограмм, режиму потоковой регистрации на ПК и массе всего 0,5 кг, этот прибор востребован как в профессиональных лабораториях, так и в мобильных сервисных службах, где требуется быстрый доступ к широкому набору измерительных функций без громоздкого стационарного оборудования.

Аналоговые и логические каналы

Осциллограф П-73406D предлагает пользователю уникальное сочетание четырёх аналоговых и шестнадцати логических каналов, что позволяет одновременно отслеживать до 20 сигналов в рамках одного измерения. Четыре аналоговых канала с полосой пропускания 200 МГц и частотой дискретизации 1 ГГц обеспечивают детальный захват высокочастотных аналоговых сигналов, включая быстрые фронты и короткие импульсы. Каждый аналоговый канал имеет входное сопротивление 1 МОм, что стандартно для большинства измерительных задач и совместимо с пассивными и активными щупами.

Шестнадцать логических каналов позволяют подключаться к цифровым шинам и управляющим линиям, анализируя логические состояния одновременно с аналоговыми сигналами. Это особенно важно при отладке микроконтроллерных систем, где необходимо синхронизировать аналоговые сигналы с датчиков и цифровые управляющие импульсы. Синхронная работа всех 20 каналов исключает временные рассогласования, характерные для отдельных приборов, и даёт полную картину работы устройства. При сравнении с моделями, имеющими только четыре аналоговых канала без логических входов, П-73406D выигрывает за счёт возможности анализа цифровых протоколов и шин без необходимости подключать внешний логический анализатор, что значительно упрощает рабочий процесс.

Глубокая память и сегментированная запись

Осциллограф Акип 73406D mso оснащён максимальным объёмом памяти 512 МБ, что является одним из лучших показателей в классе USB-осциллографов. Такой объём позволяет захватывать длительные последовательности сигналов с высоким разрешением, что критически важно при анализе медленно меняющихся процессов, длительных переходных режимов и редких сбоев. Технология сегментированной памяти, поддерживающая запись до 10 000 осциллограмм, выводит эффективность использования этого объёма на новый уровень.

Вместо непрерывной записи огромного массива данных с большим количеством пустых или неинформативных участков, П-73406D позволяет записывать только события, удовлетворяющие условиям триггера, размещая их в отдельных сегментах. Это особенно полезно при поиске редких ошибок в протоколах обмена, анализе импульсных помех или тестировании многоканальных систем с длительными паузами между пакетами. Каждый сегмент может быть просмотрен отдельно с использованием курсорных и автоматических измерений. Дополнительно, режим цифровой регистрации на ПК (streaming mode) обеспечивает непрерывный сбор данных на компьютер без ограничений по времени записи, что делает П-73406D эффективным инструментом для мониторинга и документирования длительных испытаний.

Спектральный анализ и встроенные генераторы

Интеграция анализатора спектра, работающего в полной полосе пропускания 200 МГц одновременно с осциллографом, является одной из сильных сторон модели П-73406D. Эта возможность позволяет инженеру одновременно наблюдать сигнал во временной области и его частотный спектр, что существенно ускоряет поиск паразитных составляющих, гармоник и модуляционных искажений. Анализатор спектра встроен непосредственно в прибор и не требует дополнительного программного обеспечения, что упрощает его использование в полевых условиях и при выездных диагностиках.

Встроенный функциональный генератор и генератор сигналов произвольной формы (AWG) расширяют функциональность П-73406D, позволяя не только измерять параметры тестируемого устройства, но и подавать на него тестовые сигналы различной формы. Это особенно актуально при проверке частотных характеристик фильтров, усилителей и систем автоматического регулирования, где требуется сочетание генерации и измерения в одном приборе. В отличие от более простых версий без генератора, П-73406D позволяет проводить полный цикл тестирования, экономя рабочее пространство и упрощая подключение оборудования.

Декодирование протоколов и математика

Осциллограф П-73406D поддерживает декодирование широкого спектра цифровых интерфейсов и протоколов, включая 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet (10BaseT, 100BaseTX), FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART/RS-232 и USB 1.0. Это делает прибор незаменимым при разработке и отладке устройств автомобильной электроники, промышленной автоматизации, телекоммуникаций и бытовой техники, где обмен по цифровым шинам является неотъемлемой частью работы. Декодирование выполняется аппаратно, что не снижает производительность осциллографа и позволяет получать расшифрованные данные в реальном времени.

Для обработки и анализа захваченных сигналов П-73406D предлагает встроенный редактор математических формул, позволяющий выполнять сложение, вычитание, умножение, интегрирование, дифференцирование и другие операции над осциллограммами. Набор автоматических и курсорных измерений (ΔU, ΔT, 1/ΔT) покрывает основные потребности при верификации параметров сигналов. В совокупности с сегментированной памятью и возможностью потоковой записи на ПК, эти инструменты превращают П-73406D в мощную измерительную станцию, способную заменить несколько специализированных приборов на рабочем столе инженера или в учебной лаборатории.

Сравнивая П-73406D с более младшими моделями линейки АКИП, например, с версиями без логических каналов или с меньшей полосой пропускания, следует отметить, что только эта модель предлагает полный набор из 20 каналов (4 аналоговых + 16 логических) в сочетании с полосой 200 МГц и памятью 512 МБ. Младшие модели, как правило, ограничены 4 аналоговыми каналами и полосой 100 МГц, не имеют встроенного логического анализатора и поддержки сложных протоколов типа Ethernet или FlexRay. Таким образом, П-73406D является верхним звеном в линейке USB-осциллографов АКИП, предназначенным для профессионалов, которым требуется максимальная функциональность, высокая производительность и возможность одновременного анализа аналоговых и цифровых сигналов в компактном форм-факторе.

Покупка АКИП-73406D осциллограф mso в BESTKIP

Купить АКИП-73406D осциллограф mso можете в BESTKIP — подберём щупы и аксессуары под ваш сценарий измерений.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — сравним П-73406D с соседними индексами по полосе, каналам и дискретизации.
