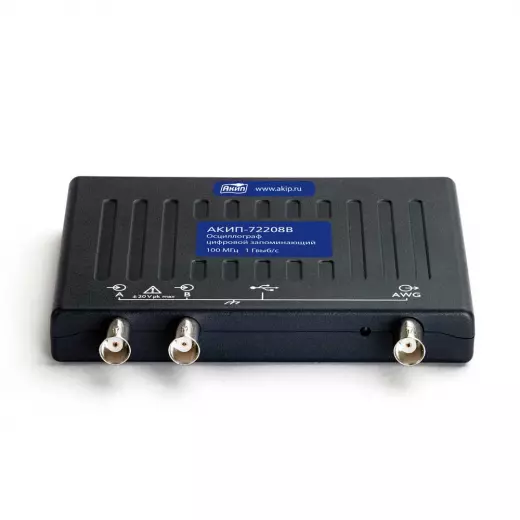

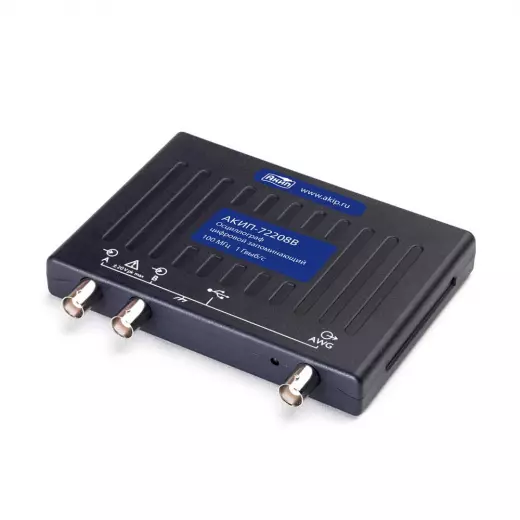

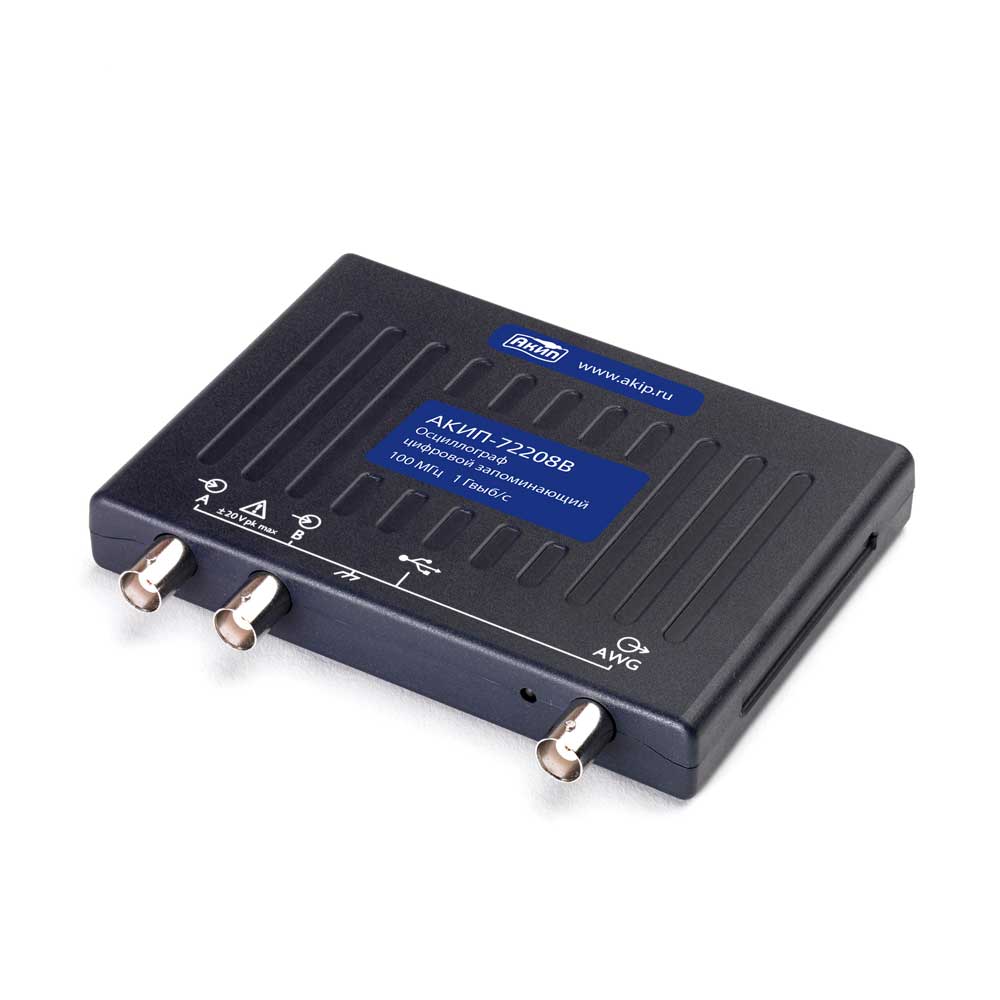

АКИП-72208B осциллограф

Осциллограф Акип П-72208B представляет собой двухканальный USB-прибор с полосой пропускания 100 МГц и максимальной частотой дискретизации 1 ГГц. Модель построена по принципу «4 в 1» и объединяет осциллограф, анализатор спектра, функциональный генератор и генератор сигналов произвольной формы (AWG), что делает её многофункциональным инструментом для инженерных задач. Прибор ориентирован на специалистов по отладке высокоскоростных цифровых и аналоговых устройств, сервисных инженеров и разработчиков, которым необходима полоса 100 МГц в компактном форм-факторе. В отличие от стационарных осциллографов, П-72208B не имеет собственного дисплея — всё управление и отображение данных происходит через программное обеспечение на ПК, а масса устройства составляет всего 0,2 кг. Благодаря глубокой памяти 128 МБ и сегментированной записи до 10 000 осциллограмм, он эффективен при анализе длительных последовательностей и редких событий. Ключевое преимущество модели — анализатор спектра, работающий в полной полосе пропускания одновременно с осциллографом, что позволяет оценивать сигнал как во временной, так и в частотной области.

Полоса и дискретизация

Осциллограф П-72208B имеет полосу пропускания 100 МГц по каждому из двух каналов, что делает его пригодным для исследования сигналов в широком диапазоне — от звуковых частот до высокоскоростных цифровых интерфейсов. Максимальная частота дискретизации достигает 1 ГГц (в режиме одного активного канала), что даёт 10 точек на период для сигнала частотой 100 МГц и позволяет точно восстанавливать форму импульсов с крутыми фронтами. Восьмибитный АЦП и входное сопротивление 1 МОм обеспечивают совместимость со стандартными пассивными щупами и корректное измерение сигналов различной амплитуды.

• Полоса пропускания: 100 МГц — определяет верхнюю границу частотного диапазона, в котором сохраняется точность измерений.
• Максимальная частота дискретизации: 1 ГГц — обеспечивает высокое временное разрешение для анализа быстрых переходных процессов.
• АЦП: 8 бит — стандартное разрешение, достаточное для большинства задач отладки и диагностики.
• Сопротивление входа: 1 МОм — универсальный параметр для работы с пассивными щупами.

Память и сегментация

Глубина памяти 128 МБ на канал является одним из ключевых преимуществ П-72208B, позволяя захватывать длительные временные интервалы с сохранением максимальной частоты дискретизации. Это особенно важно при анализе сигналов с низкоскоростными компонентами, например, при отладке шин питания или изучении переходных процессов в системах управления. Сегментированная память до 10 000 осциллограмм даёт возможность эффективно фиксировать редкие или пакетные события без необходимости непрерывной записи большого объёма данных, что экономит ресурсы ПК и упрощает последующий анализ.

• Максимальный объём памяти: 128 МБ — позволяет сохранять длительные осциллограммы с высоким разрешением.
• Сегментированная память: до 10 000 сегментов — для захвата последовательностей импульсов или пакетных передач.
• Цифровая регистрация (streaming mode): непрерывная запись на ПК для мониторинга в реальном времени.
• Анализатор спектра: работает одновременно с осциллографом в полосе 100 МГц.

Декодирование и математика

Осциллограф П-72208B поддерживает аппаратное декодирование более 20 протоколов — от 1-Wire и I²C до CAN, FlexRay, Ethernet 10Base-T и USB 1.1. Это превращает его из измерительного прибора в инструмент логического анализа, пригодный для отладки автомобильной электроники, промышленных сетей и встраиваемых систем. Встроенный редактор математических формул позволяет выполнять над сигналами арифметические операции, интегрирование, дифференцирование и построение пользовательских выражений без использования внешнего ПО.

• Поддерживаемые протоколы: 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SPI, SENT, UART/RS-232.
• Математические функции: встроенный редактор формул для обработки сигналов.
• Измерения: автоматические и курсорные (ΔU, ΔT, 1/ΔT).
• Функциональный генератор и AWG: тестовые сигналы без внешнего оборудования.

Интерфейс и масса

Подключение к ПК осуществляется через интерфейс USB, который одновременно обеспечивает питание и передачу данных, что упрощает организацию рабочего места и делает прибор мобильным. Масса всего 0,2 кг позволяет брать осциллограф П-72208B на выездные работы или использовать в полевых условиях, где стационарные аналоги были бы неудобны. Программное обеспечение поддерживает все режимы — от осциллографа до спектрального анализа и генерации сигналов, предоставляя единую среду для комплексного тестирования электронных устройств.

• Интерфейс: USB — питание и передача данных по одному кабелю.
• Масса: 0,2 кг — минимальный вес для портативных применений.
• Тип: USB-осциллограф без собственного экрана и органов управления.
• Особенности «4 в 1»: объединяет четыре измерительных инструмента в одном устройстве.

В сравнении с младшей моделью линейки, П-72406B, осциллограф П-72208B предлагает вдвое большую полосу пропускания — 100 МГц против 50 МГц и в четыре раза больший объём памяти — 128 МБ против 32 МБ, что делает его предпочтительным выбором при работе с более высокочастотными сигналами и при необходимости захвата более длительных последовательностей. Количество каналов уменьшено с четырёх до двух, однако для многих задач, таких как анализ последовательных шин или исследование однофазных цепей, двух каналов достаточно, а увеличенная полоса и память дают значительное преимущество в точности и детализации измерений.
