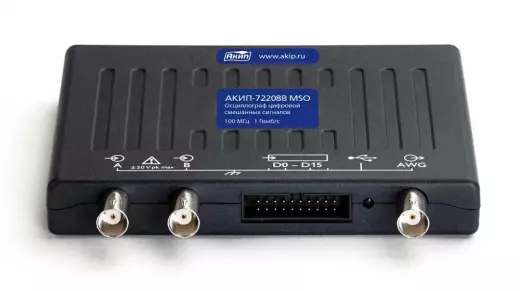

АКИП-72208B осциллограф mso

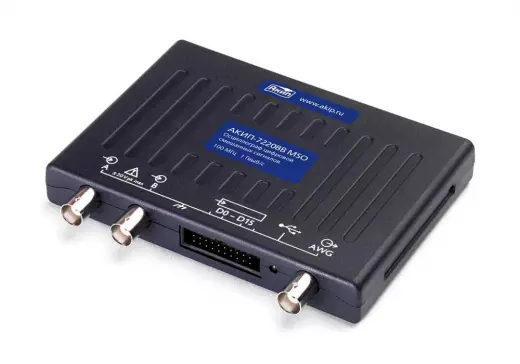

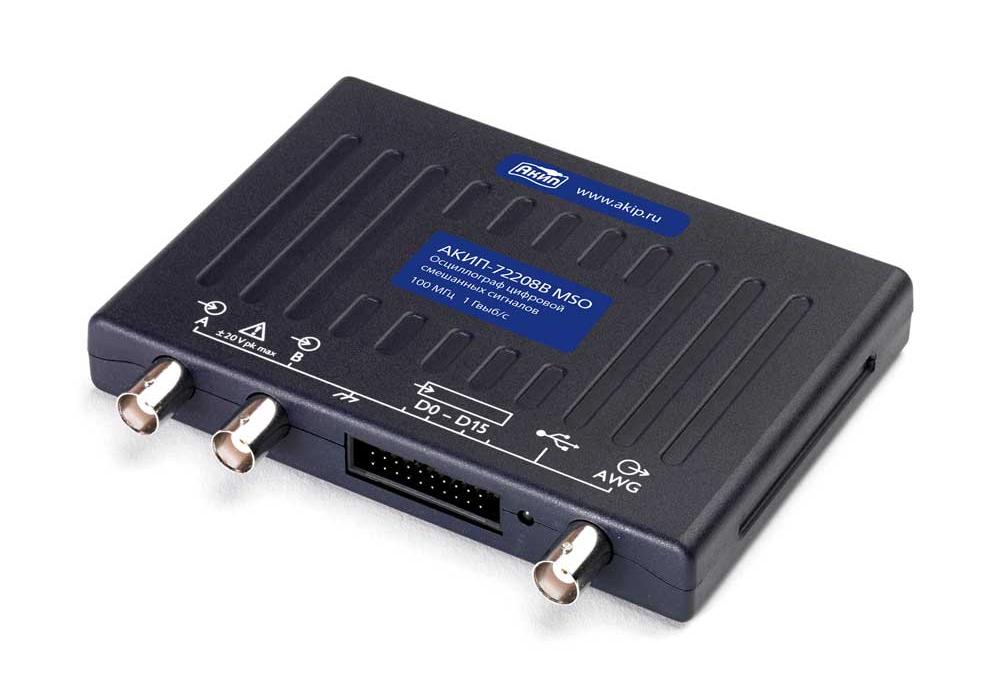

Осциллограф Акип 72208B mso представляет собой многоканальный USB-прибор, совмещающий функции 100-МГц осциллографа, 16-канального логического анализатора, анализатора спектра в полной полосе пропускания и генератора сигналов произвольной формы. Модель П-72208B имеет два аналоговых канала с максимальной частотой дискретизации 1 ГГц и глубиной памяти 128 МБ на канал, что позволяет фиксировать длительные интервалы сигналов с высоким временным разрешением. Данный осциллограф предназначен для инженеров-разработчиков, сервисных инженеров и лабораторий, работающих со сложными цифровыми и аналоговыми цепями, требующими одновременного наблюдения временных и спектральных характеристик. Отличительная черта П-72208B — наличие сегментированной памяти на 10 000 осциллограмм и режим потоковой регистрации на ПК, что существенно расширяет возможности анализа редких и нестабильных событий.

Комбинированный анализ сигналов

Модель П-72208B реализует концепцию «5 в 1», объединяя в одном корпусе пять измерительных инструментов. Это не просто осциллограф, а полнофункциональная тестовая станция, подключаемая через USB-интерфейс. Особенность прибора — возможность одновременного использования осциллографа и анализатора спектра в полной полосе пропускания 100 МГц.

• Осциллограф: 2 аналоговых канала с полосой 100 МГц и частотой дискретизации 1 ГГц, 8-разрядный АЦП, входное сопротивление 1 МОм — стандартные параметры для работы с большинством электрических сигналов.
• Логический анализатор: 16 логических каналов для параллельного декодирования цифровых шин, что избавляет от необходимости в отдельном устройстве при отладке цифровых интерфейсов.
• Анализатор спектра: функционирует в рабочей полосе частот и может работать параллельно с осциллографом, позволяя одновременно видеть форму сигнала во временной области и его спектральный состав.
• Функциональный генератор и AWG: встроенный генератор сигналов произвольной формы (СПФ) обеспечивает возможность тестирования устройств без внешних источников сигнала, что особенно ценно в условиях лаборатории или на выезде.

Память, регистрация и поток

Осциллограф П-72208B предлагает инженерные подходы к работе с длинными записями и редкими событиями. Максимальный объем памяти прибора составляет 128 МБ, что значительно превосходит возможности многих настольных осциллографов аналогичного ценового сегмента. Столь глубокая память позволяет захватывать длительные временные интервалы с сохранением высокой частоты дискретизации.

• Сегментированная память: емкость до 10 000 осциллограмм, сохраняемых в виде сегментов. Это оптимальный инструмент для анализа сигналов с низкой скважностью, пакетной передачи данных или редких сбоев.
• Потоковая регистрация на ПК: в режиме streaming mode данные непрерывно передаются на компьютер, что позволяет вести запись сигналов практически неограниченной длительности, ограниченной лишь свободным местом на жестком диске.
• Декодирование шин: прибор поддерживает более 20 протоколов, включая CAN, CAN FD, I²C, SPI, UART/RS-232, Ethernet 10Base-T, USB 1.1, FlexRay, LIN, ARINC 429, DMX512 и другие, что охватывает большинство индустриальных и автомобильных стандартов.

Измерительный сервис и математика

Встроенный набор автоматических и курсорных измерений П-72208B ориентирован на быструю количественную оценку параметров сигнала. Прибор позволяет измерять напряжение (ΔU), временные интервалы (ΔT) и частоту (1/ΔT) с высокой точностью, что необходимо для верификации соответствия сигнала требованиям спецификации.

• Автоматические измерения: система сама находит и отображает ключевые параметры сигнала, такие как амплитуда, период, длительность фронта и среза, частота и скважность, что сокращает время на ручную настройку курсоров.
• Курсорные измерения: ручной режим с измерением ΔU и ΔT предоставляет гибкость для анализа нестандартных участков формы сигнала или специфических временных соотношений.
• Встроенный редактор формул: позволяет создавать пользовательские математические каналы, например, для вычисления мгновенной мощности, фильтрации шума или реализации алгоритмов обработки сигналов, выполняемых непосредственно в приборе или на ПК.
• АЦП 8 бит: обеспечивает разрешение в 256 уровней квантования, достаточное для большинства измерений, но с учетом 100-МГц полосы и 1-ГГц дискретизации гарантирует точное воспроизведение формы.

Физические параметры и интерфейс

Конструкция П-72208B ориентирована на мобильное использование и интеграцию в автоматизированные измерительные стенды. Масса прибора составляет всего 0,2 кг, что делает его практически невесомым в сравнении с настольными аналогами. Управление и отображение данных осуществляется через компьютер, поэтому прибор не имеет собственного дисплея, что позволяет использовать его как модульный компонент в составе более крупной измерительной системы.

• Интерфейс USB: единственный канал связи с ПК, через который передаются данные и осуществляется питание, что упрощает подключение.
• Габариты и размещение: компактные размеры и возможность установки на DIN-рейку позволяют интегрировать осциллограф в стационарные лабораторные стенды или переносные комплекты.
• Отличие от полноразмерных моделей: по сравнению с настольными осциллографами (например, АКИП-4125/2А) П-72208B выигрывает в массе и мобильности, но не уступает в функциональности декодирования и глубине памяти, предоставляя схожие измерительные возможности в форм-факторе USB-приставки.

Осциллограф П-72208B является прямым конкурентом моделей с аналогичной полосой в 100 МГц, таких как АКИП-4125/2А, но отличается наличием 16 логических каналов и встроенного генератора сигналов. В отличие от более простых USB-осциллографов (например, АКИП-4104/2), модель 72208B предлагает значительно большую глубину памяти (128 МБ против 1 МБ) и расширенный набор протоколов декодирования, что приближает её к профессиональному сегменту. По сравнению с моделями, имеющими только аналоговые каналы, П-72208B предоставляет возможность смешанного анализа, критичную при отладке микроконтроллерных систем и цифровых интерфейсов.
