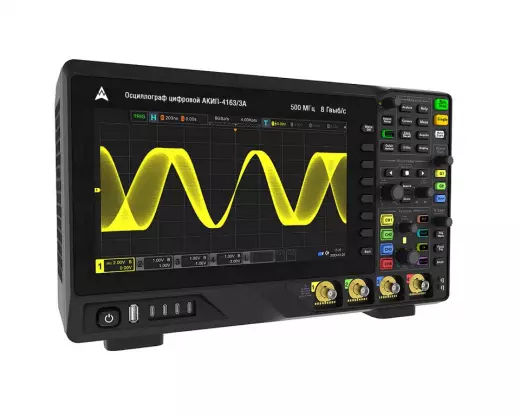

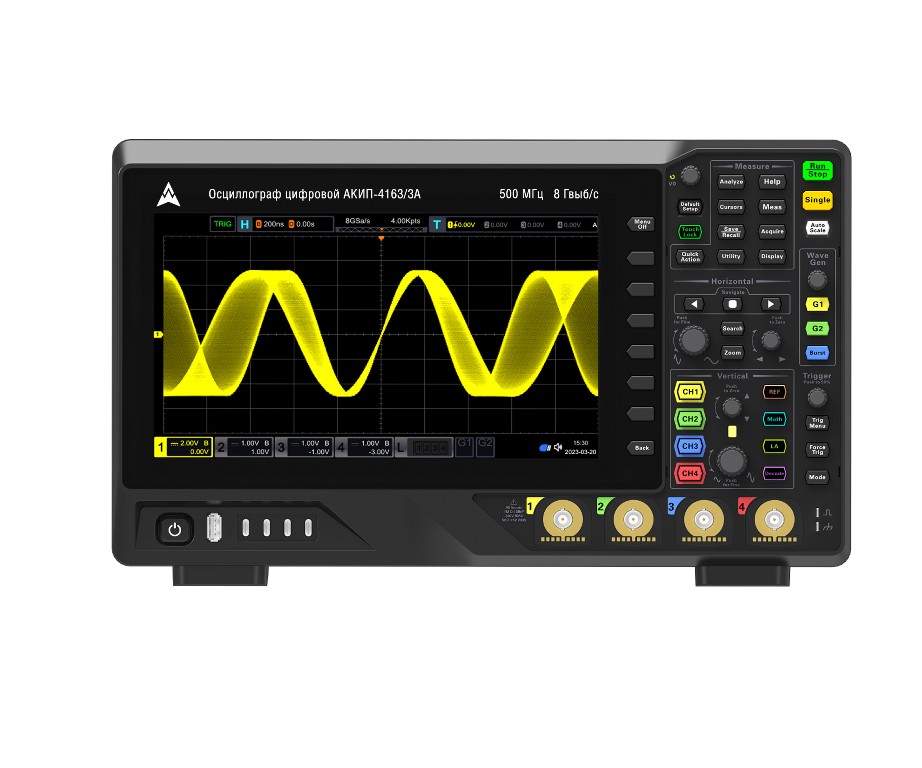

АКИП-4163/3А осциллограф цифровой

Осциллограф Акип 4163/3А цифровой представляет собой высокопроизводительную четырехканальную измерительную станцию с полосой пропускания 500 МГц и максимальной частотой дискретизации 8 ГГц, что делает его флагманским решением в линейке бренда. Данная модель ориентирована на профессиональные лаборатории, сервисные центры и разработчиков сложной электроники, где требуются одновременно высокое разрешение по времени, глубокая память и встроенные функции анализа. Отличительной чертой П-4163 является не просто набор каналов, а комплексный подход к отладке: в одном корпусе сочетаются цифровой осциллограф, логический анализатор, генератор сигналов и вольтметр, что кардинально расширяет область применения прибора. В отличие от младших версий, эта модель обеспечивает полосу 500 МГц на всех четырех каналах, сохраняя максимальную частоту оцифровки 8 ГГц даже при одновременной работе, а огромный объем памяти в 2 ГБ позволяет захватывать длительные процессы без потери детализации. П-4163 создан для задач, где важна каждая микросекунда: от анализа высокоскоростных цифровых шин до исследования сложных аналоговых сигналов в системах управления и силовой электронике.

Четыре канала и 8 ГГц оцифровки

Осциллограф П-4163 укомплектован четырьмя изолированными входными каналами с полосой пропускания 500 МГц, что обеспечивает корректное отображение сигналов пятой гармоники для частот до 100 МГц и уверенный захват фронтов длительностью менее 0,7 нс. Максимальная частота дискретизации в 8 ГГц (8 ГС/с) гарантирует высокую точность восстановления формы даже для импульсных сигналов с крутыми перепадами, позволяя получать до 200 точек на период сигнала частотой 500 МГц, что критически важно для анализа временных соотношений в цифровых схемах.

• Полоса пропускания: 500 МГц (по уровню –3 дБ) — позволяет исследовать сигналы в диапазоне УКВ, включая выходные каскады радиопередатчиков и высокочастотные тактовые генераторы.
• Частота дискретизации: 8 ГГц в режиме реального времени — обеспечивает временное разрешение 125 пс, достаточное для измерения задержек распространения сигнала в высокоскоростных цифровых линиях.
• АЦП: 8 бит с эффективным разрешением, усиленным за счет алгоритмов высокочастотной фильтрации и усреднения, что дает динамический диапазон более 48 дБ.
• Входное сопротивление: переключаемое 50 Ом (для согласования с ВЧ-трактами и снижения отражений) и 1 МОм (для работы с низкочастотными и высокоомными цепями).

Буфер захвата 2 ГБ

Глубина памяти осциллографа П-4163 составляет рекордные для приборов данного класса 2 гигабайта (2 ГБ), что позволяет записывать сигналы длительностью в несколько секунд с сохранением максимальной частоты дискретизации. Это свойство особенно востребовано при анализе протоколов с длинными пакетами данных (например, последовательности команд LIN или CAN) и при исследовании переходных процессов в системах питания с большими постоянными времени.

• Объем памяти: 2 ГБ распределяется между активными каналами и сегментами записи, обеспечивая захват миллионов отсчетов без пропусков, что является основой для высокоточного спектрального анализа БПФ.
• Скорость обновления: до 600 000 осциллограмм в секунду — за счет аппаратной обработки и эффективного управления буфером, что позволяет выявлять редкие артефакты и сбои даже в сложных зашумленных сигналах.
• Режим сегментированной памяти: позволяет записывать только значимые участки сигнала, экономя буфер и увеличивая длительность наблюдения в режиме последовательного захвата пакетов.
• Навигация по памяти: масштабирование и прокрутка сохраненных данных с разрешением, соответствующим исходной частоте дискретизации, без потери временной привязки.

Встроенный анализатор и генератор

Модель Акип 4163/3А цифровой включает полноценный анализатор спектра с функцией БПФ, который позволяет оценивать частотный состав сигнала без подключения внешнего оборудования, что упрощает поиск паразитных гармоник и помех в цепях питания. Встроенный генератор сигналов с полосой до 200 МГц воспроизводит синусоидальные, прямоугольные и произвольные формы, что делает осциллограф П-4163 самодостаточным инструментом для тестирования фильтров, усилителей и частотных трактов.

• Анализатор спектра БПФ: с возможностью выбора окон (прямоугольное, Хэмминга, Ханна) и отображением до 4096 точек, что позволяет детально исследовать интермодуляционные искажения.
• Встроенный генератор: 200 МГц, с частотой дискретизации выходного сигнала, синхронизированной с внутренними тактовыми частотами осциллографа, обеспечивает формирование эталонных импульсов для калибровки и отладки.
• Вольтметр и частотомер: встроенный пятиразрядный вольтметр постоянного тока и шестиразрядный частотомер работают непрерывно, отображая ключевые параметры сигнала на экране параллельно с основной осциллограммой.
• Автоматические измерения: система отслеживает 52 параметра (время нарастания, длительность импульса, коэффициент заполнения, среднеквадратичное напряжение и др.) с обновлением в реальном времени и статистической обработкой.

Интерфейсы и сенсорное управление

Управление осциллографом П-4163 организовано через 26,6-сантиметровый (10.4") TFT-дисплей с емкостным сенсорным экраном, поддерживающим мультитач, что обеспечивает быструю навигацию по меню, масштабирование жестами и изменение положения курсоров без использования клавиш. Встроенный логический анализатор на 16 цифровых каналов с частотой 500 МГц дополняет четыре аналоговых входа, позволяя одновременно отслеживать аналоговые сигналы и цифровые шины (UART, I2C, SPI, LIN, CAN) в единой временной шкале.

• Декодирование протоколов: аппаратная поддержка декодирования UART, I2C, SPI, LIN, CAN с отображением значений в символьном и шестнадцатеричном виде прямо на экране, с триггером по условиям пакета.
• Логический анализатор: 16 каналов по 500 МГц — идеальное дополнение для отладки микроконтроллерных систем, где требуется одновременный контроль цифровых выводов и аналоговых уровней питания.
• Интерфейсы: порты USB (для управления и передачи данных), LAN (для удаленного доступа и автоматизации тестов), а также опциональные RS232/485 и HDMI для подключения внешнего монитора или проектора.
• Масса и мобильность: при весе всего 4 кг осциллограф П-4163 остается достаточно компактным для стационарной лаборатории, но при этом не требует специальных стоек и легко перемещается между рабочими местами.

Сравнивая Акип 4163/3А с моделями начального уровня, например, с двухканальными версиями на 100–200 МГц, стоит отметить, что здесь вы получаете не просто увеличенную полосу, а полноценную систему анализа с генератором и логическим анализатором, что делает прибор универсальной платформой для отладки сложных систем. В то время как младшие осциллографы серии ограничены памятью в сотни килобайт и не имеют встроенного генератора, П-4163 рассчитан на профессиональную работу с длительными последовательностями данных и одновременным контролем аналоговых и цифровых цепей, что особенно важно при разработке встраиваемых систем и силовой электроники. При необходимости, прибор может быть поверен в аккредитованной метрологической лаборатории.

Покупка АКИП-4163/3А осциллограф цифровой в BESTKIP

Купить АКИП-4163/3А осциллограф цифровой можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем, когда П-4163 оптимален, а когда стоит рассмотреть другую модель линейки.
