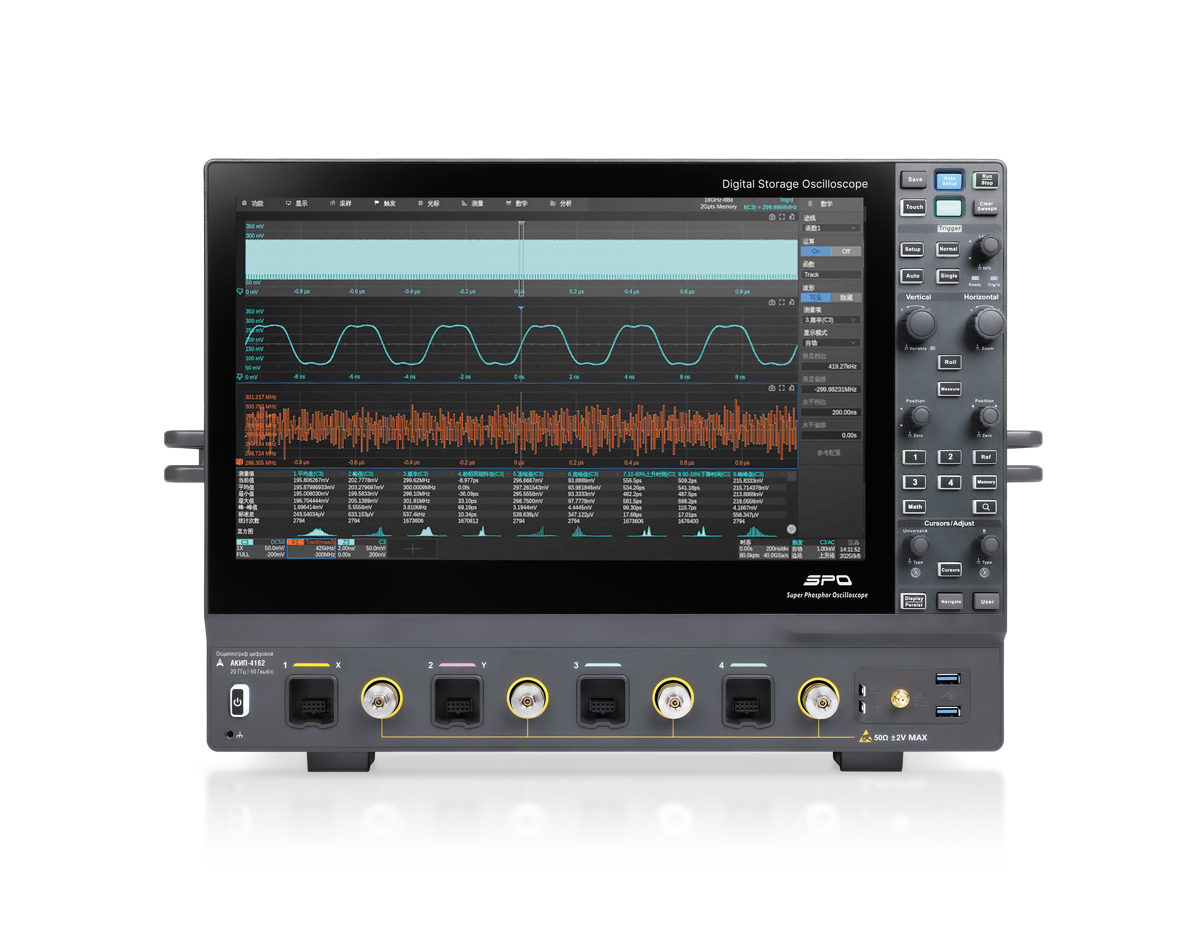

АКИП-4162 осциллограф цифровой

Осциллограф Акип 4162 цифровой — это высокопроизводительный прибор с четырьмя каналами и входом внешнего запуска, полосой пропускания 20 ГГц и максимальной частотой дискретизации 50 Гвыб/с на всех каналах, предназначенный для самых требовательных задач в области высокоскоростной электроники и цифровой обработки сигналов. Модель П-4162 оснащена 8-битным АЦП и максимальным объемом памяти 2,5 ГБ, что обеспечивает захват длительных последовательностей данных с высоким временным разрешением, необходимое при анализе сложных цифровых протоколов и шин. Благодаря режиму HISTORY с возможностью обратного воспроизведения осциллограмм и широкому набору опций декодирования последовательных интерфейсов, включая CAN FD, FlexRay, SpaceWire и ARINC 429, этот осциллограф становится универсальным инструментом для отладки и верификации цифровых систем в авионике, автомобильной промышленности и телекоммуникациях. Крупный сенсорный дисплей диагональю 39,6 см с разрешением 1920х1080 и поддержка дистанционного управления командами SCPI через USB и LAN делают работу с П-4162 максимально удобной и эффективной. В данной статье рассматриваются ключевые технические характеристики осциллографа П-4162, его уникальные возможности и сценарии применения в профессиональной практике.

20 ГГц полоса и дискретизация

Осциллограф Акип 4162 обеспечивает полосу пропускания 20 ГГц, что позволяет исследовать сигналы с частотами вплоть до 20 ГГц и их гармоники, необходимые для анализа высокоскоростных последовательных интерфейсов нового поколения. Максимальная частота дискретизации 50 Гвыб/с на всех четырех каналах одновременно гарантирует временное разрешение до 20 пикосекунд, что достаточно для измерения фронтов сигналов с длительностью менее 50 пикосекунд. Прибор П-4162 оснащен входным сопротивлением 50 Ом, что обеспечивает корректное согласование с высокочастотными источниками сигналов и минимальные отражения в измерительном тракте. Такие характеристики делают П-4162 незаменимым инструментом при разработке и отладке устройств 5G, радарных систем, высокоскоростных АЦП и оптических трансиверов.

• Полоса пропускания: 20 ГГц — позволяет анализировать сигналы в диапазоне сверхвысоких частот.
• Частота дискретизации: 50 Гвыб/с на всех каналах — высокая детализация сигнала во времени.
• Входное сопротивление: 50 Ом — согласование с высокочастотными источниками и измерительными трактами.
• Число каналов: 4 аналоговых + вход внешнего запуска — для многоканального анализа и синхронизации.

Память 2,5 ГБ и режим HISTORY

Осциллограф П-4162 оснащен максимальным объемом памяти 2,5 ГБ, что является одним из лучших показателей в своем классе и позволяет захватывать чрезвычайно длительные последовательности данных без снижения частоты дискретизации. Глубокий буфер критически важен при анализе цифровых протоколов с большими пакетами данных, где необходимо отслеживать сложные последовательности команд или длительные процессы передачи. Режим HISTORY реализует запись и обратное воспроизведение осциллограмм, позволяя инженеру «прокручивать время назад» и обнаруживать аномалии, которые произошли до момента остановки захвата. Это особенно полезно при поиске редких сбоев и нестабильностей, которые трудно воспроизвести в реальном времени.

Встроенный математический блок поддерживает операции сложения, вычитания, умножения, деления, дифференцирования (d/dt), интегрирования (∫dt) и извлечения квадратного корня (√) над сигналами, что расширяет возможности анализа и позволяет вычислять производные и интегралы от исследуемых процессов. Такие функции востребованы при анализе цепей с реактивными элементами, расчете энергетических характеристик и моделировании физических процессов. В сочетании с автоматическими измерениями и курсорным анализом П-4162 представляет собой полноценную измерительную платформу для научно-исследовательских и производственных задач.

• Объем памяти: 2,5 ГБ — достаточен для длительной записи высокоскоростных сигналов.
• Режим HISTORY: прокрутка времени назад для обнаружения предыдущих аномалий.
• Математические функции: дифференцирование, интегрирование, арифметика сигналов.
• Автоматические измерения: быстрая оценка характеристик сигнала.

Декодирование интерфейсов

Осциллограф Акип 4162 в базовой конфигурации поддерживает синхронизацию и декодирование сигналов по наиболее распространенным последовательным протоколам: I2C, SPI, UART, CAN и LIN. Это делает его готовым решением для отладки микроконтроллерных систем, автомобильной электроники и промышленной автоматизации. Опционально доступно декодирование более специализированных интерфейсов, включая CAN FD, CAN XL, I2S, FlexRay, MIL-STD-1553B, SENT, SPMI, ARINC 429, SpaceWire, Manchester, 8B/10B и USB 2.0, что существенно расширяет область применения прибора. Инженеры, работающие в авиационной и космической отрасли, оценят поддержку MIL-STD-1553B и SpaceWire, в то время как специалисты по автомобильной электронике получат доступ к современным шинам CAN XL и FlexRay.

Возможность декодирования протоколов непосредственно на экране осциллографа П-4162 позволяет одновременно анализировать электрические параметры сигнала и его логическое содержание, что значительно ускоряет процесс поиска ошибок и верификации работы устройств. Прибор отображает декодированные данные в удобном табличном или графическом формате, позволяя инженеру быстро оценить правильность передачи информации и выявить временные рассогласования. В сочетании с режимом HISTORY это дает возможность анализировать историю обмена данными по протоколам и находить редкие ошибки в передаче, которые проявляются эпизодически.

• Стандартное декодирование: I2C, SPI, UART, CAN, LIN — готовность к отладке распространенных интерфейсов.
• Опциональное декодирование: CAN FD, FlexRay, MIL-STD-1553B, SpaceWire, ARINC 429, USB 2.0 и другие.
• Синхронизация: триггер по протоколам для точной привязки захвата к событиям.
• Отображение данных: табличный и графический формат для удобного анализа.

Сенсорный экран и управление

Осциллограф П-4162 оснащен большим 39,6-сантиметровым емкостным сенсорным дисплеем с разрешением 1920х1080, что обеспечивает Full HD качество отображения сигналов и измерительной информации. Сенсорное управление позволяет мгновенно масштабировать интересующие участки осциллограмм, перемещать курсоры, настраивать параметры измерений и выбирать режимы работы с помощью интуитивных жестов, что значительно повышает эффективность работы с прибором. Высокое разрешение экрана обеспечивает четкое отображение даже самых мелких деталей сигналов, включая глазковые диаграммы и джиттер, что критично при анализе высокоскоростных интерфейсов.

Осциллограф П-4162 поддерживает дистанционное управление командами SCPI через интерфейсы USB-TMC и LAN с поддержкой VXI 11, Socket, Telnet и встроенного веб-сервера. Это позволяет интегрировать прибор в автоматизированные измерительные стенды, проводить удаленный мониторинг и сбор данных, а также управлять измерениями с помощью скриптов и пользовательских приложений. Возможность работы через веб-интерфейс обеспечивает доступ к осциллографу П-4162 с любого устройства в сети без необходимости установки дополнительного программного обеспечения. Масса прибора составляет 25,6 кг, что предполагает его стационарное использование в лабораторных условиях на специализированных стойках или рабочих столах.

В сравнении с моделями серии Акип 4146, осциллограф П-4162 предлагает существенно более высокую полосу пропускания — 20 ГГц против 8 ГГц у модели 4146/2А, и более высокую частоту дискретизации — 50 Гвыб/с против 20 ГГц. Объем памяти также значительно больше: 2,5 ГБ против 1 ГБ, что позволяет захватывать в 2,5 раза более длительные последовательности данных. Однако П-4162 оснащен 8-битным АЦП, тогда как модели 4146 имеют 12-битный преобразователь, что дает последним преимущество в вертикальном разрешении. Таким образом, П-4162 ориентирован на задачи, где критичны максимальная полоса, частота дискретизации и глубина памяти, в то время как модели 4146 предпочтительны для измерений, требующих высокой точности по амплитуде. При необходимости осциллограф П-4162 поверяется в аккредитованной лаборатории для метрологического применения. Осциллограф Акип 4162 является выбором инженеров, работающих с самыми высокоскоростными цифровыми и аналоговыми сигналами в передовых областях электроники.
